Extel WEAT V2 N - Page 17

WEAT V2 N - V1
16F

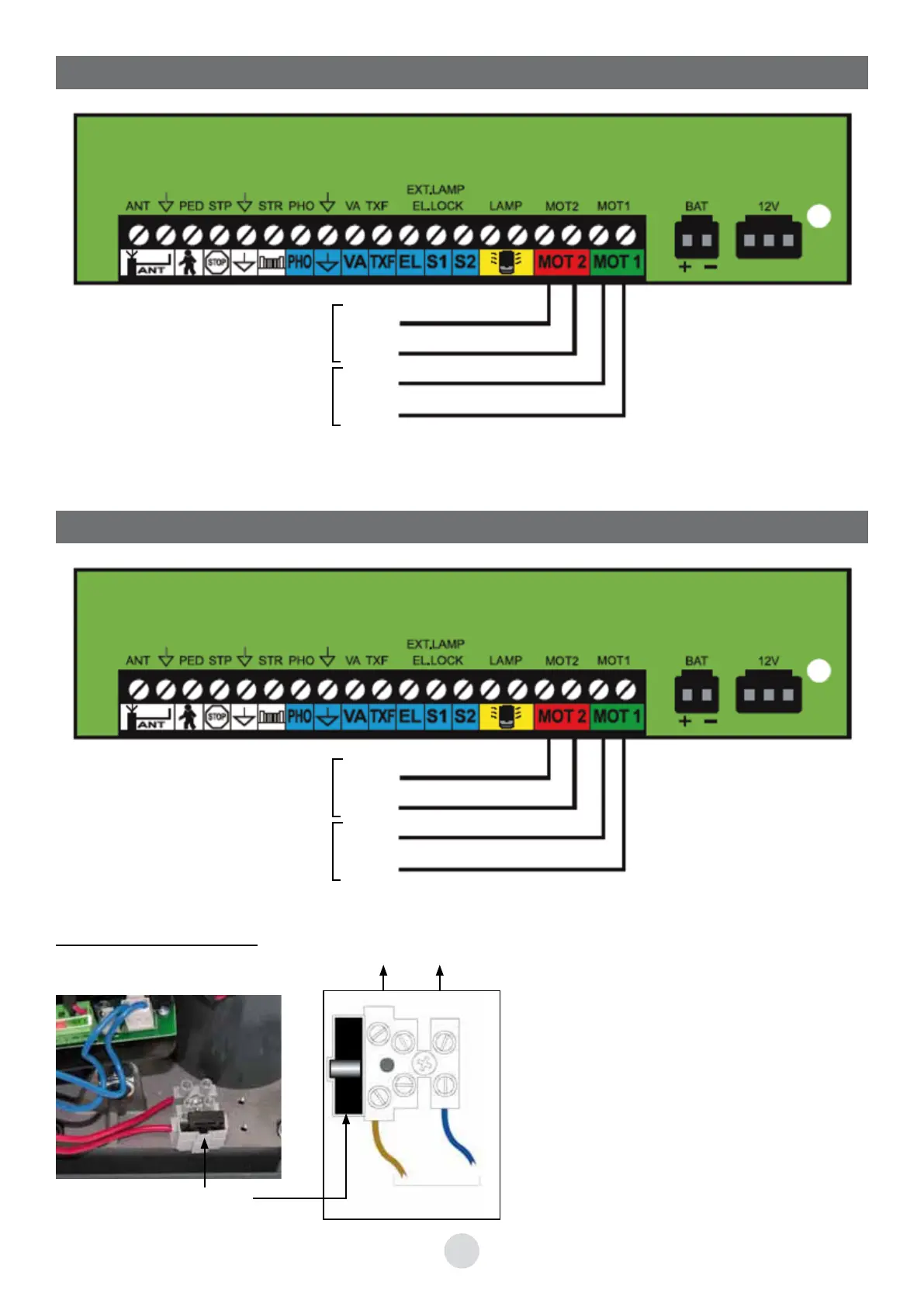

OUVERTURE À L’INTÉRIEUR
OUVERTURE À L’EXTÉRIEUR
fil rouge
fil noir
fil rouge
fil noir
fil noir
fil rouge
fil noir
fil rouge
Moteur du vantail s’ouvrant en 2ème
(recouvert)
Moteur du vantail s’ouvrant en 1er
(recouvrant)
Moteur du vantail s’ouvrant en 2ème
(recouvert)
Moteur du vantail s’ouvrant en 1er
(recouvrant)
L’alimentation, une fois protégée par un
disjoncteur bipolaire 10A et un interrupteur
différentiel de 30 mA, se raccorde sur le
bornier à l’intérieur de l’armoire électrique.
Vers transfo
neutrephase
alimentation
secteur 230 V
Alimentation du système :
Fusible
(5x20) 250V 1 AT
