Extel WEAT V2 N - Page 18

WEAT V2 N - V1
17F
VR1 VR2 VR3 VR4 VR5
LD1 LD2
P1/SFT P2/RADIORESET
JP1
P1/SET RESET
LD1

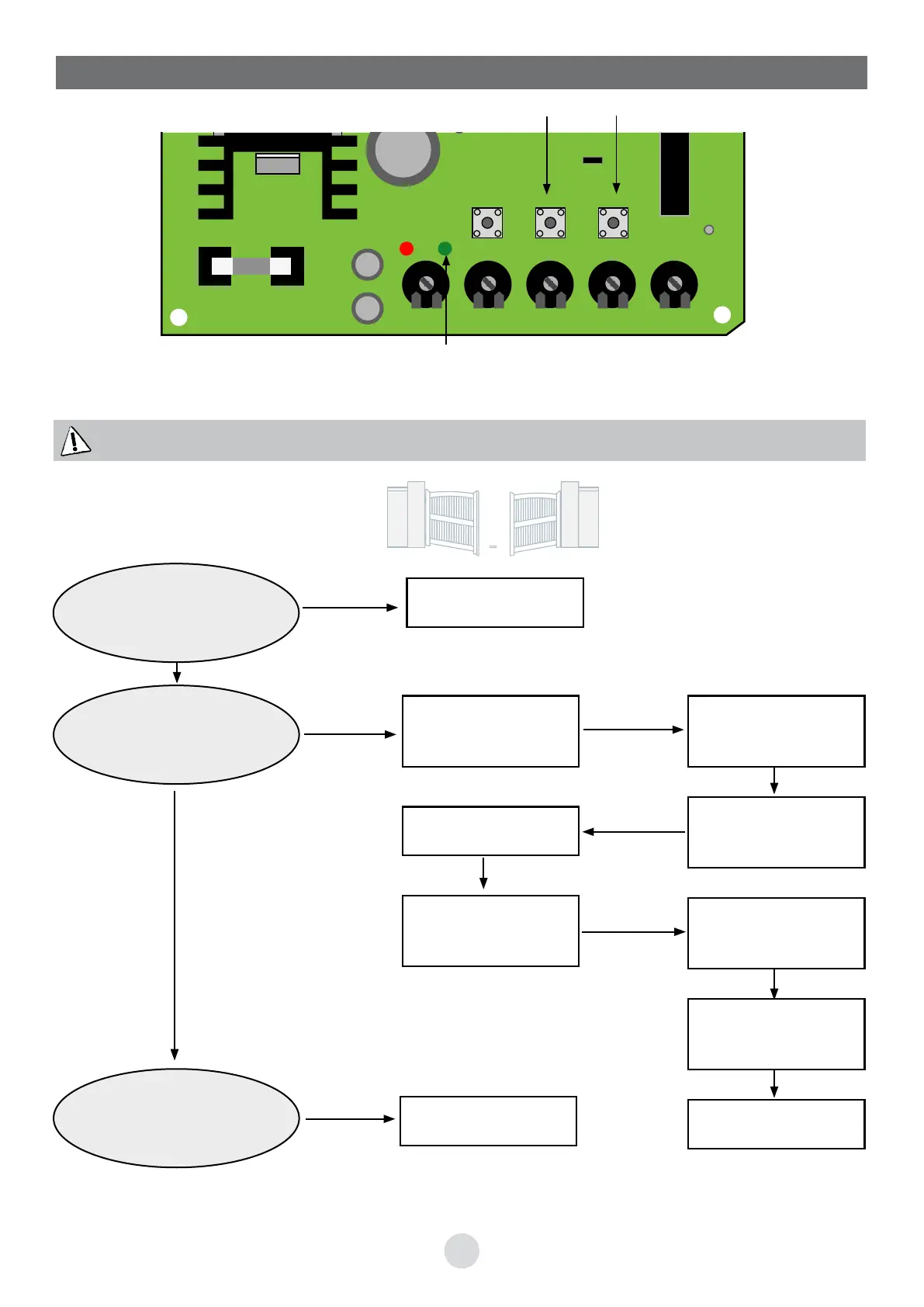

MISE EN ROUTE RAPIDE
Relier à la carte les vis sans fin, les photocellules, le clignotant et l’alimentation. Laisser les vantaux dans une
position intermédiaire.
Lors de la mise en route rapide, il est impératif de positionner le trimmer VR3 (OBS) au minimum pour que les
ralentis soient pris en considération, et si nécessaire aider les vantaux manuellement ou augmenter VR5 (OVL).
Reprendre alors le réglage VR3 (OBS) afin que le portail ne s’arrête pas intempestivement en cas de vent.
(avant 5 sec.)
appuyer sur le bouton P1/SET
jusqu’au départ des moteurs
Fin de la procédure
d’auto-apprentissage
Alimenter la centrale et
appuyer sur le bouton RESET
pendant 2 sec.
Les vantaux s’ouvrent
pendant 4 sec.
puis se referment
LD 1 verte clignote
Arrêt des moteurs
LD 1 verte éteinte
Arrêt des moteurs
LD 1 verte
allumée en fixe
Les vantaux s’ouvrent
jusqu’aux butées
Les vantaux
se referment
l’un après l’autre
Arrêt des moteurs
temporisation de 3 sec.
Prise en compte des
sécurités et moteurs
