Extel WEAT V2 N - Page 172

WEAT V2 N - V1
15D

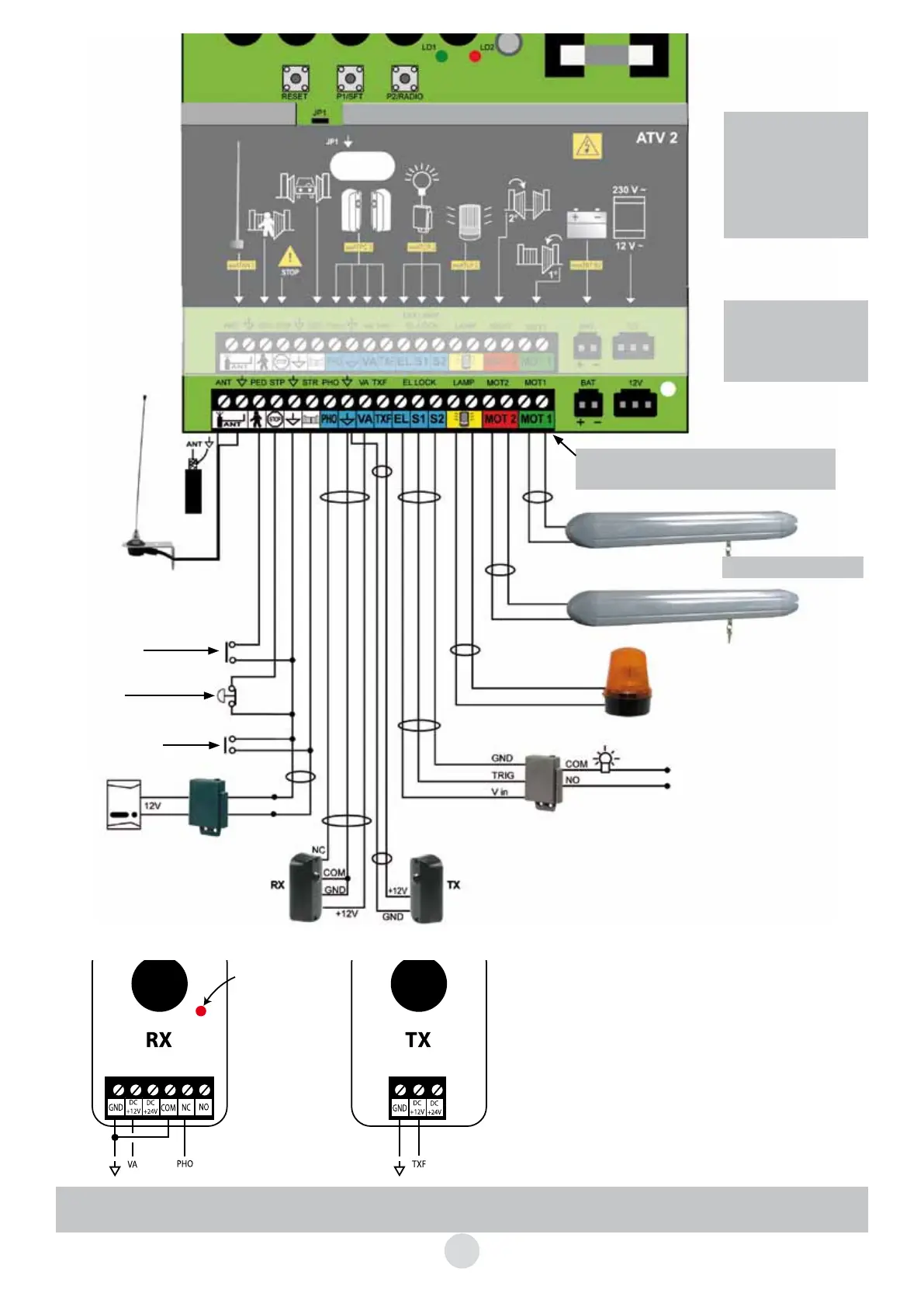

WICHTIG :
- Jumper JP1 gesteckt:
Handsendertasten C und D
wirksam
- Jumper JP1 nicht gesteckt:
Handsendertasten A und B
wirksam
Wenn der Anschluss
durchgeführt wurde, die
230 V~ wie auf Seite 10
beschrieben anschließen.
Die Klemmbretter sind abbaubar, siehe
Seite 14
S. TABELLE SEITE 16
12V-Blinkleuchte
Hier ist keine Anschlussrichtung
zu beachten
WEATCR 2 (mitgeliefert)
Einschalten der Beleuchtung im Bewegungsbereich
des Tors.
Zeitrelais von 60 Sek. nicht einstellbar
Dieses „Beleuchtungsmodul“ muss unumgänglich in
einem Schaltschrank der KLASSE II, IP44 installiert
werden.
230 V AC abgesichert
100 W Max
Nulleiter
Phase
Optionale Antenne
WEATAN 2
(werkseitigen Draht abklemmen)
Steuerung Teilöffnung
(Gehflügelöffnung)
Handbetätigung
(Schalter, Sprechanlage usw.)
rot
schwarz
Sprechanlage
oder
Visiophon
2 Adern
weiß
weiß
NOT-AUS (Schließer)
Den Verbindungsdraht nur
auf der Karte entfernen
der Knopf ist angeschlossen
WE 8111 BIS
(mitgeliefert)
Wichtig: Der Einbau der Fotozellen muss unbedingt durch eine Selbsterlernung abgeschlossen werden,
ansonsten wird die automatische Schließfunktion nicht bestätigt.
Wenn die Lichtschranke aktiviert wird:
- erfolgt eine sofortige Reversierung der Schließbewegung
- sind Schließbefehle bei offenem Tor unwirksam.
Wenn keine Lichtschranke installiert ist, ist die Programmierung
im Automatik-Betrieb gesperrt.
Wenn die Fotozellen exakt einander gegenüber montiert sind,
leuchtet die rote LED auf dem RX-Teil.
Die Lichtschranke muss auf der nicht öffnenden Torseite unten
am Pfeiler in 40 cm Höhe über dem Boden angebracht werden.
Nicht den
Kurzschlussbügel
zwischen COM
und GND verges-
sen (vom Werk
vorgesehen)
LED zur Ausrich-
tungskontrolle:
bei korrekter
Ausrichtung der
Lichtschranke
leuchtet die LED
