WEAT V2 N - V1
16D

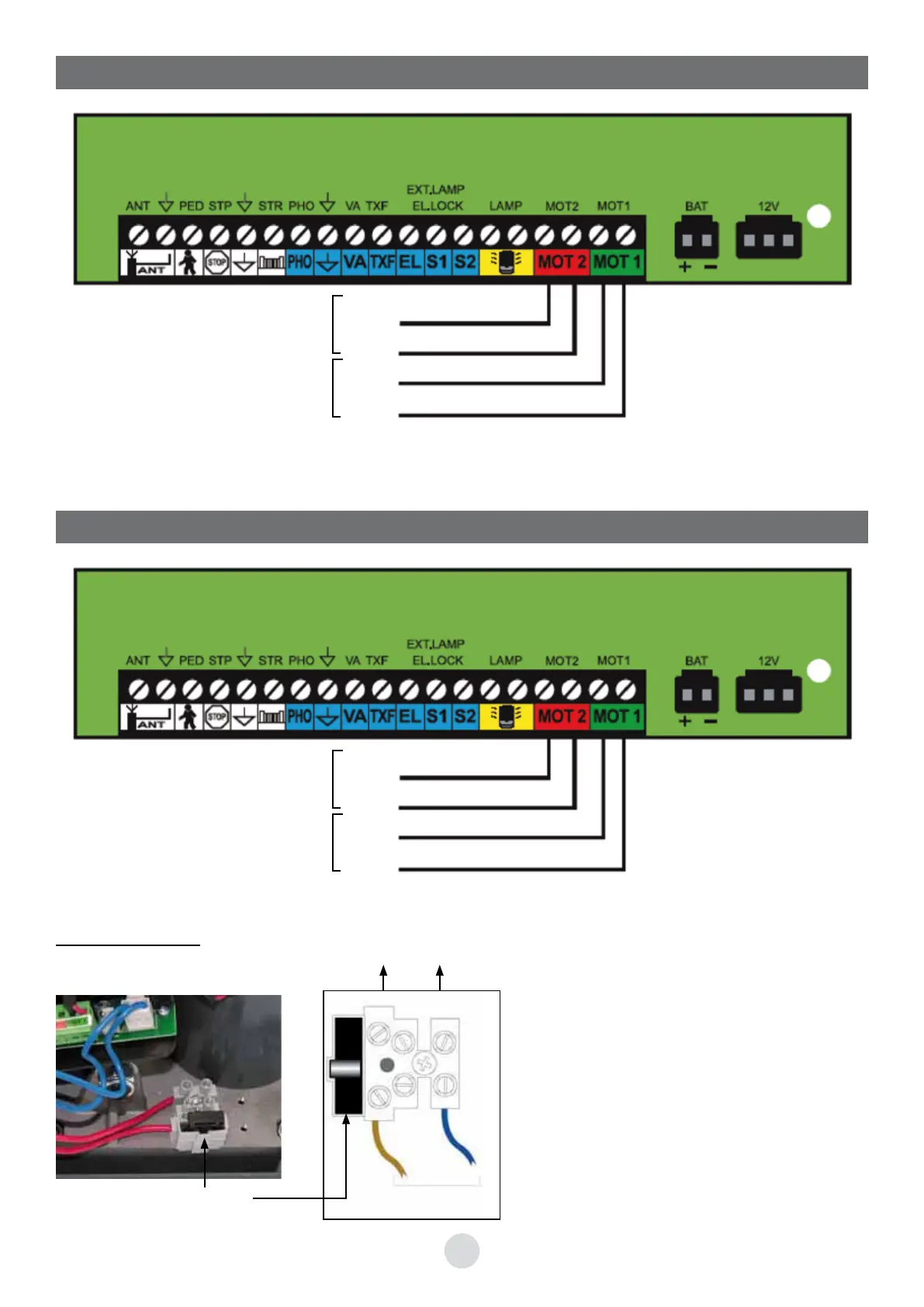

TOR ÖFFNET SICH NACH INNEN
TOR ÖFFNET SICH NACH AUßEN
rote Ader
schwarze Ader
rote Ader
schwarze Ader
schwarze Ader
rote Ader
schwarze Ader
rote Ader
Motor des Torflügels, der als zweiter
öffnet (bedeckt)
Motor des Torflügels, der als erster
öffnet (bedeckend)
Motor des Torflügels, der als zweiter
öffnet (bedeckt)
Motor des Torflügels, der als erster
öffnet (bedeckend)
Systemversorgung:
Nach Absicherung durch 2-poligen Leis-
tungsschalter 10 A und FI-Schutzschalter
30 mA wird die Spannungsversorgung mit
Schutzleiter an die Klemmleiste innen am
rechten Antriebskopf angeschlossen.
Richtung Trafo
Sicherung
(5x20): 250 V - 1AT
NulleiterPhase
Spannungsversorgung
230 V
