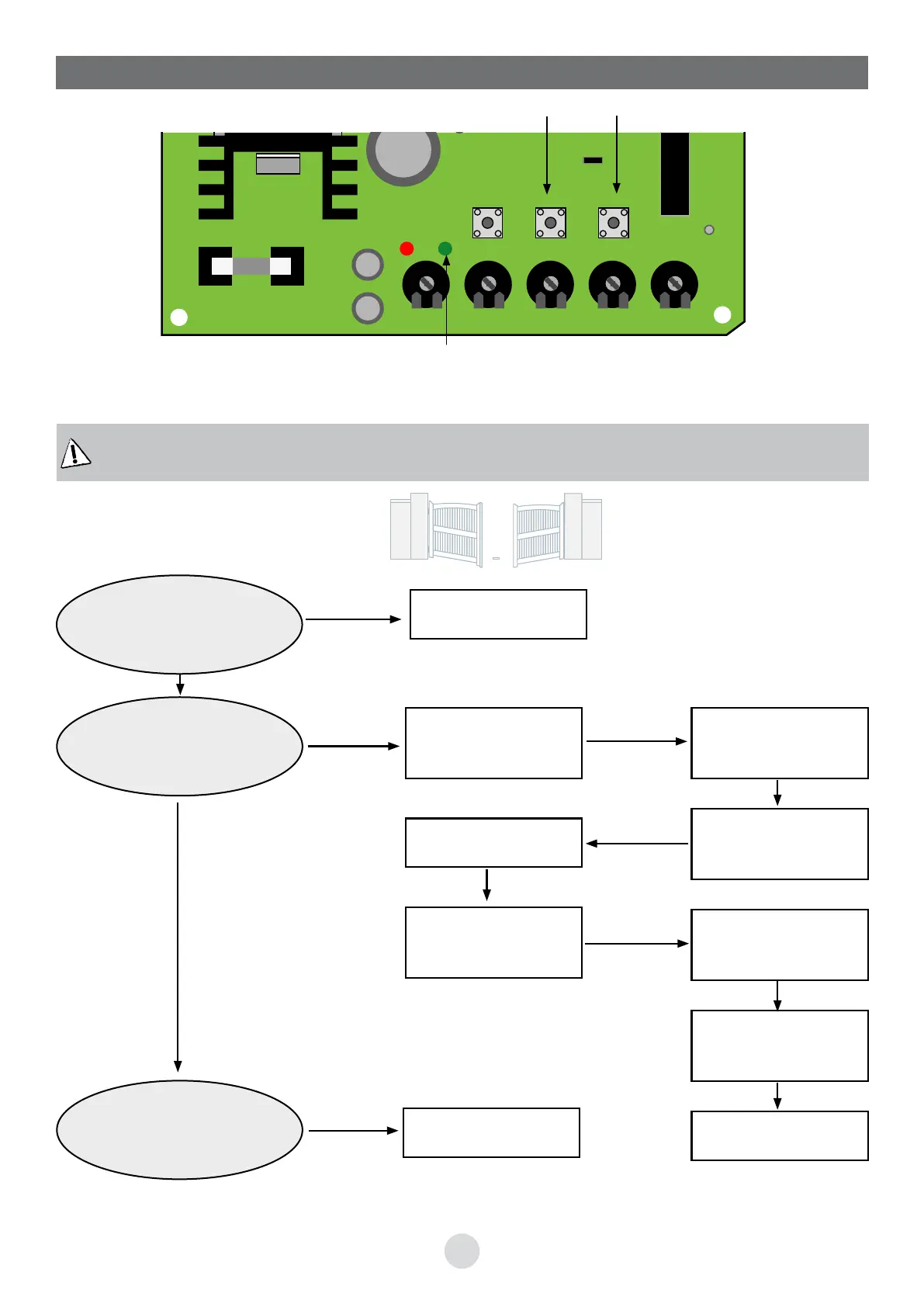

WEAT V2 N - V1
17D
VR1 VR2 VR3 VR4 VR5
LD1 LD2
P1/SFT P2/RADIORESET
JP1
P1/SET RESET
LD1
KURZANLEITUNG ZUR INBETRIEBNAHME
Spindelantriebe, Lichtschranke, Blinkleuchte und Spannungsversorgung an Antriebssteuerung anschließen
Die Torflügel müssen in einer Zwischenposition stehen.
Bei der Schnellinbetriebnahme ist es unumgänglich den Trimmer VR3 (OBS) auf Mini zu positionieren, damit die
Verlangsamungen berücksichtigt werden und falls nötig den Flügeln manuell zu helfen oder VR5 (OVL) erhöhen.
Die Einstellung VR3(OBS) erneuern, damit das Tor nicht bei Wind unerwünscht stoppt.
(vor 5 Sek.)
Auf die P1/SET Taste drücken
Bis zum Motorstart
Teach-in-Vorgang beendet
Steuerung einschalten und
RESET-Taste betätigen
während 2 Sek.
Die Torflügeln fahren 4
Sek. lang auf und wieder
zu
grüne LD1 blinkt
Motoren bleiben stehen
grüne LD1 aus
Motoren aus
grüne LD1
leuchtet
Torflügel fahren
zeitversetzt auf
Die Torflügel fahren
zeitversetzt wieder zu
Spindelantriebe aus
3 Sek. Zeitverzögerung
Abfragen der
Sicherheitsvorrichtungen
und der Motoren
