Extel WEAT V2 N - Page 41

WEAT V2 N - V1
14IT


VR1 VR2 VR3 VR4 VR5
LD1 LD2
BAT 12V
ANT PED STP VAPHO MOT1STR TXF
EXT.LAMP
EL.LOCK LAMP
P1/SFT P2/RADIORESET
MOT2
+
-
JP1
STOP
PHO VA TXF EL S1 S2 MOT 2 MOT 1
ANT
Collegamento e messa in esercizio della centralina
©fwzww{=wwB{}}{{}wzy{wD
©f{{z{{{{E{w{=w{w{y{y~{zw{{}{D
©\www{yww{{z{wwywz{wzwywzywzD
©Y{}w{ywz{w{zywz{wzw{}{P{wy~{w{{-
tore (STOP) possono essere aperti in modo manuale. I morsetti di questo pulsante sono derivati sulla scheda.
Verificare il buon collegamento e il buon funzionamento di tutte le entrate sui terminali.

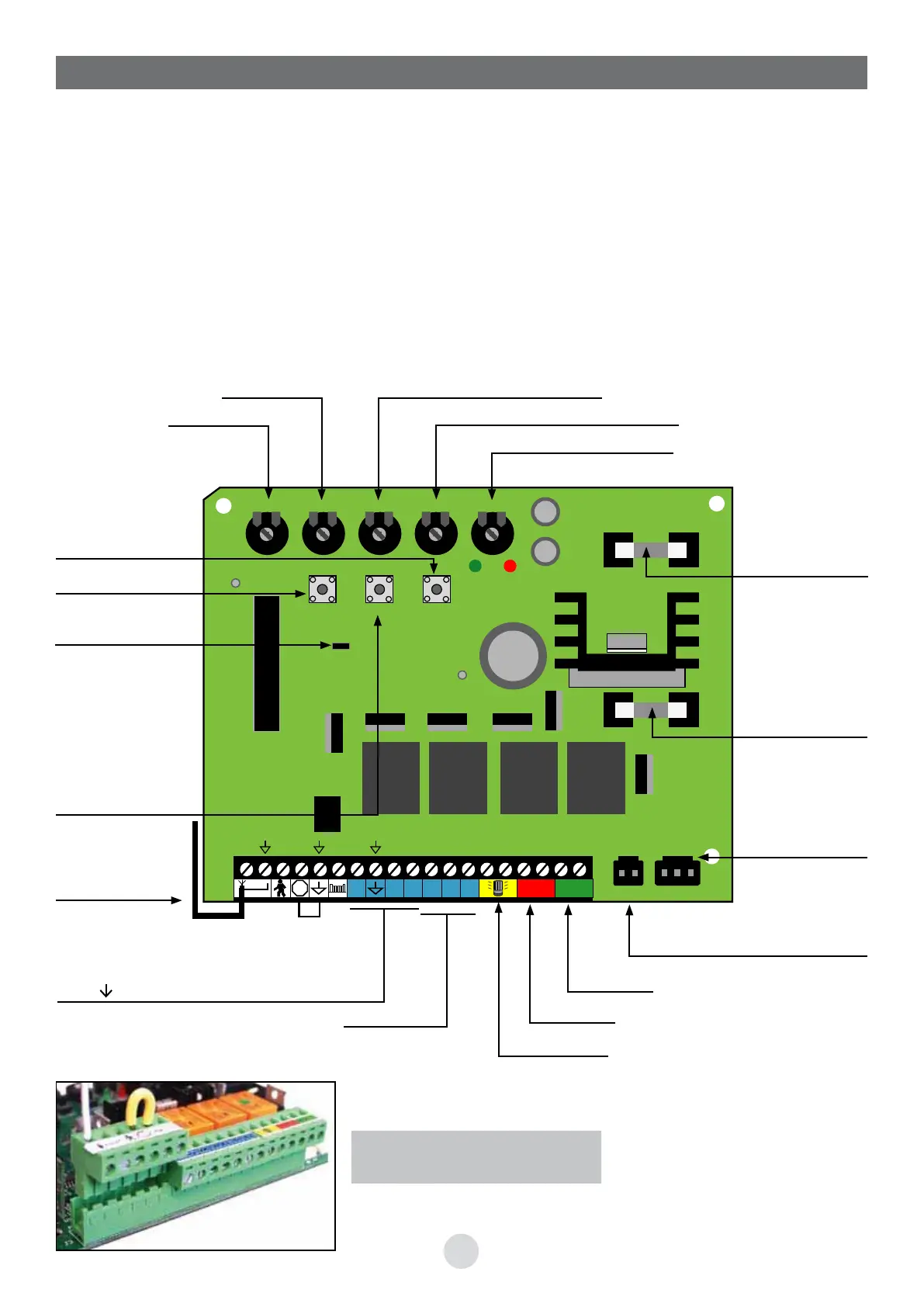

8. PANNELLO COMANDI (scheda elettronica)
Al fine di facilitare l’allacciamento
le morsettiere sono smontabili
Tempo di reazione all’ostacolo
Tempo di pausa
Forza Motore
Pulsante RESET
Pulsante
apprendimento
P1 /SET
Chiodo JP1
togliere : pulsante A
o B del telecomando
utilizzabile.
In posto: : pulsante C
o D del telecomando
utilizzabile.
Antenna radio
EL-S1-S2
Relé illuminazione
Lampeggiante
Motore 2
Opzione pack batteria
WEATBT B2
secondario
Trasformatore
fusibile 10A
opzione pack
batteria
Fusibile 3 A
« accessori »
Rilevamento dell’ostacolo
Sfalsamento motore alla chiusura
Motore 1
Pulsante
apprendimento
P2/RADIO
PHO- -VA-TXF
Fotocellule
