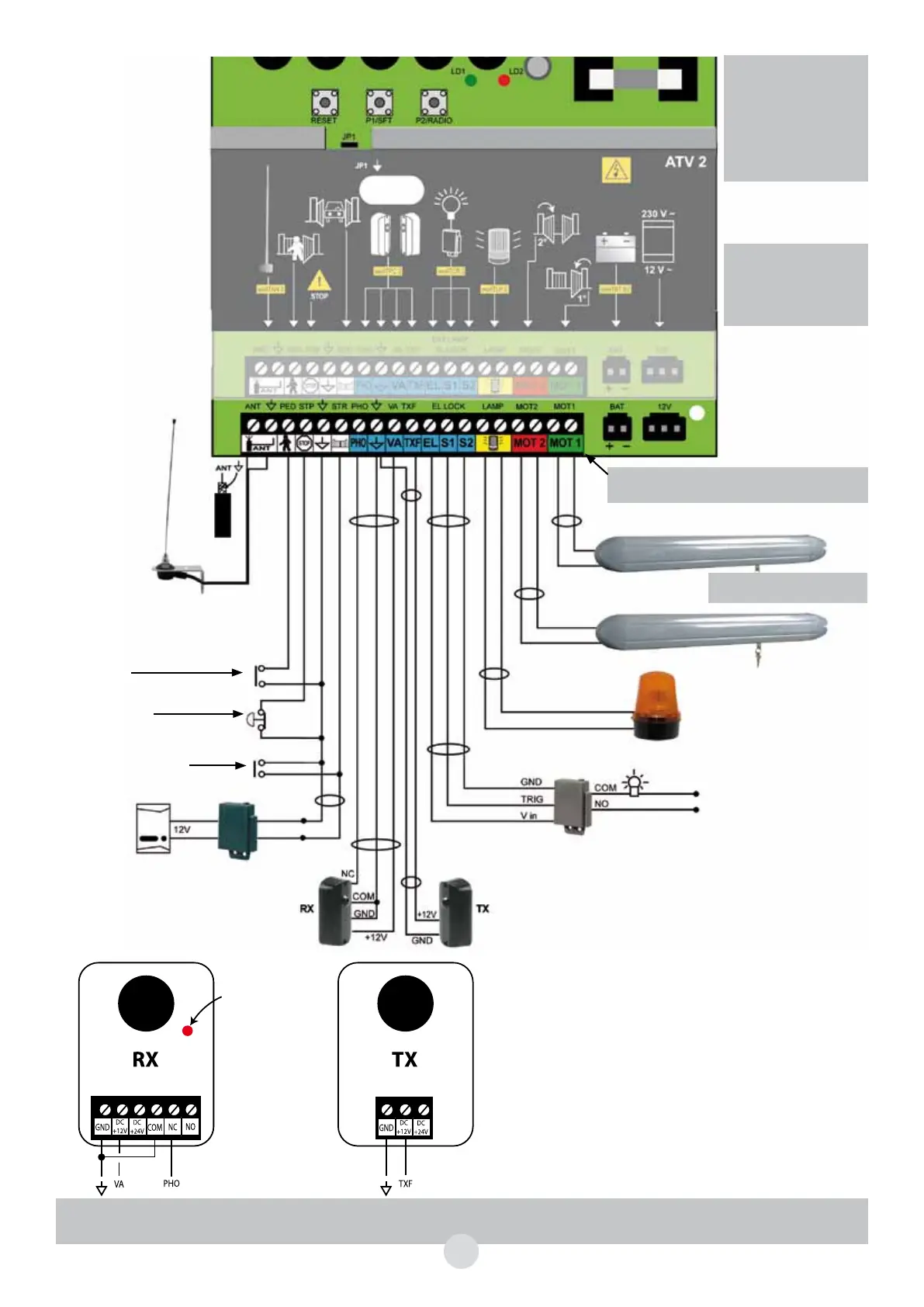

WEAT V2 N - V1
IMPORTANTE :
- Chiodo JP1 in posto :
pulsante C E D del
telecomando in uso
- Chiodo JP1 tolto :
pulsante A E b del
telecomando in uso.
Una volta realizzati gli
allacciamenti, collegare
alla 230 V~ come
indicato a pag. 10
Le morsettiere sono smontabili, vedere
pag. 14
VEDERE TABELLA P 16
Lampeggiante 12V
Nessuna polarità da rispettare
Pulsante per illuminare la zona di sicurezza per l’aper-
tura delle ante.
Temporizzazione non regolabile da 60 sec.
Il modulo “illuminazione” deve obbligatoriamente
essere installato in una scatola elettrica di CLASSE II,
IP44
Se la fotocellule è attivata, il comportamento è il seguente:
- inversione immediata del movimento dei battenti durante la
chiusura.
- Impossibilità di chiudere l’ente quando è aperto.
La mancanza delle fotocellule impedisce la programmazione in
modo automatico.
Il buon allineamento delle fotocellule é segnalata dal illumina-
zione della Led rossa postata all’interno della parte RX.
1 coppia di fotocellule da posizionare a 40 cm al massimo dalla
base del pilastro della parte non apribile delle ante.
230 VAC protetto
WEATCR 2
(fornito)
100 W
maxi
neutro
fase
Antenna in opzione
WEATAN 2 togliere il cavo
sui terminali
Commando apertura parziale
(1 battente)
Comando manuale
(pulsante, citofono..)
rosso
nero
Citofono o
videocitofono
2 fili
Bianco
Bianco
ARRESTO D’URGENZA
Pulsante contatto chiuso
Togliere il filo di collegamento
sulla scheda solo se il pulsante è
connesso
WE 8111 BIS
(fornito)
Importante :
L’installazione delle fotocellule deve terminare necessariamente con un autoapprendimento, altri-
menti la funzione chiusura automatica non sarà valida.
Non
dimenticare
la derivazione
tra COM e GND
(previsto all’origine)
LED per
allineamento
acceso se
l’allineamento
e corretto
15IT
