Extel WEAT V2 N - Page 43

WEAT V2 N - V1
16IT

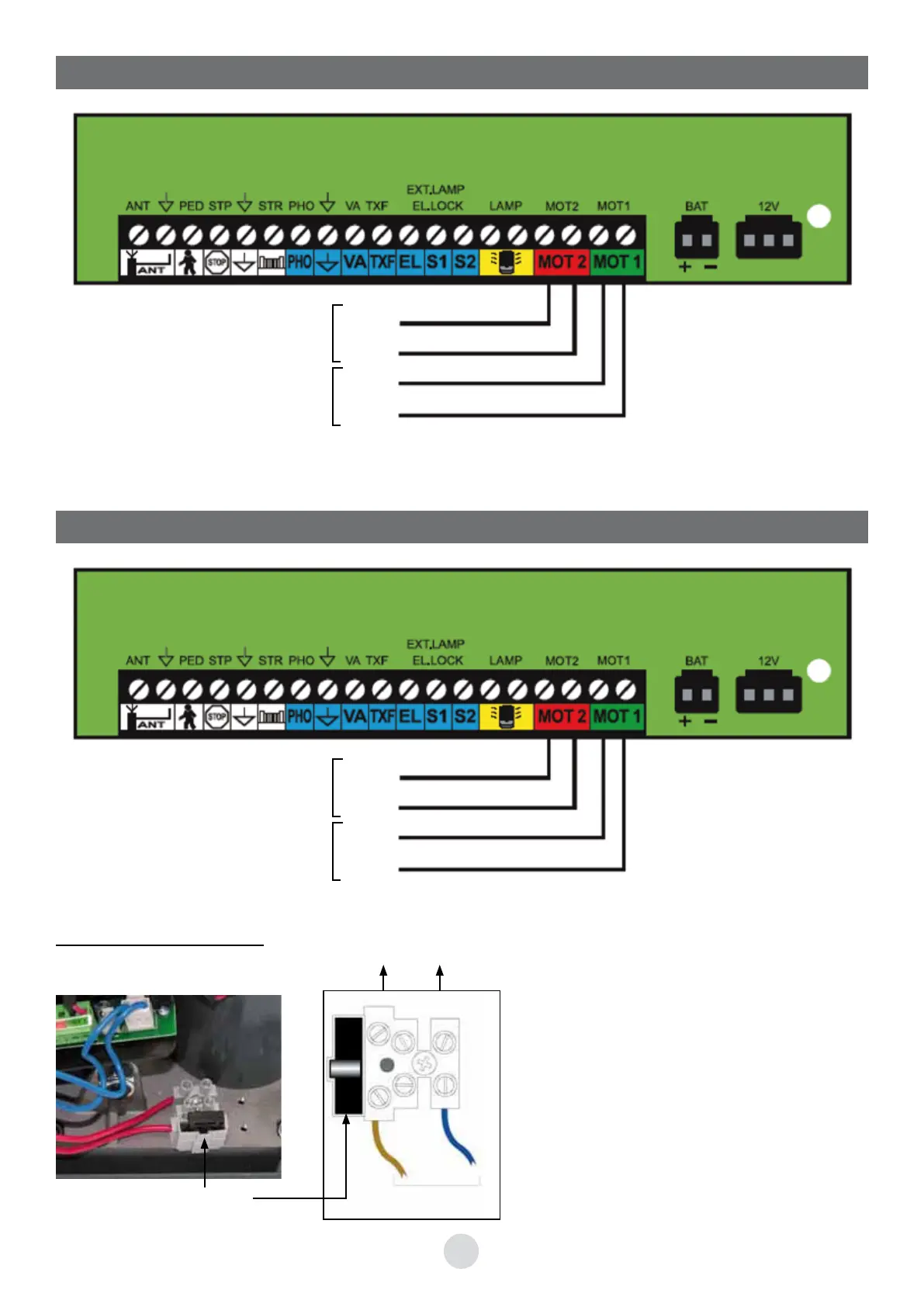

APERTURA VERSO L’INTERNO
APERTURA VERSO L’ESTERNO
filo rosso
filo nero
filo rosso
filo nero
filo nero
filo rosso
filo nero
filo rosso
Motore del battente che si apre per
secondo (coperto)
Motore del battente che si apre per
primo (coprente)
Motore del battente che si apre per
secondo (coperto)
Motore del battente che si apre per
primo (coprente)
Alimentazione del sistema:
L’alimentazione, protetta da un interruttore
bipolare 10A ed un interruttore différenziale
de 30 mA, si collega al morsetto all’interno
del blocco motore.
trasformatore
Fusibile
(5x20): 250 V - 1AT
neutrofase
settore 230 V
