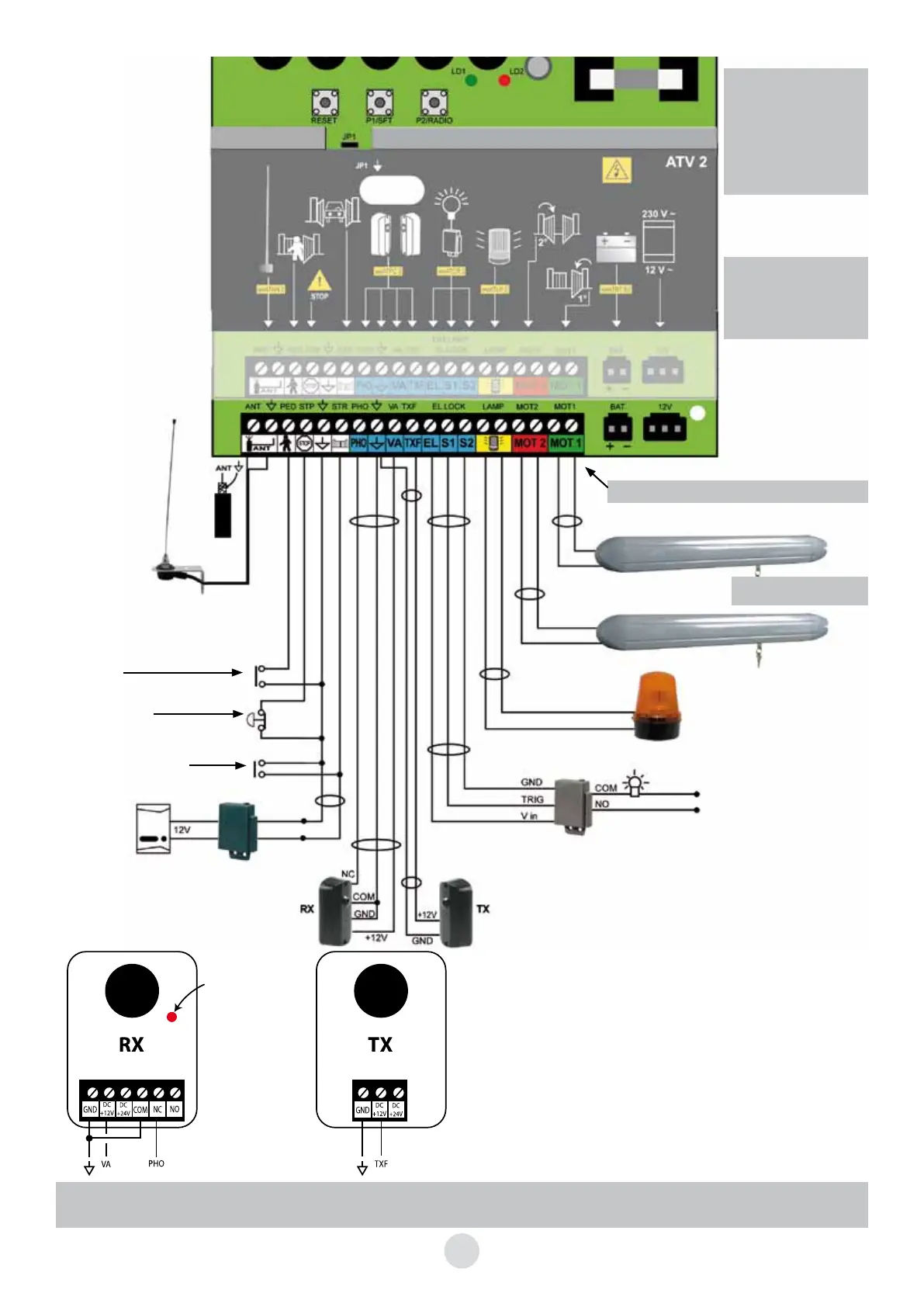

WEAT V2 N - V1
15PT
IMPORTANTE :
- Grampo JP1 no lugar:
teclas C e D do teleco-
mando utilizáveis.
- Grampo JP1 retirado:
teclas A e B do teleco-
mando utilizáveis.
Quando as ligações esti-
verem realizadas, ligar a
corrente 230 V~ como
indicado na página 10.
Os terminais são desmontáveis, ver p14.
VER QUADRO P 16
Pisca 12 V Sem polaridade
a respeitar
Comando para iluminação da zona
coberta pelo movimento do portão.
Temporização não regulável de 60 seg.
Este módulo «iluminação» deve obri-
gatoriamente ser instalado numa caixa
eléctrica de CLASSE II, IP44
Se a célula fotoeléctrica estiver activada, o comportamento é o
seguinte:
©_{{zwwz{{w|{y~wD
©_{zÌzywzz{|{y~wz{
aberto.
A ausência de células fotoeléctricas impossibilita a programação
em modo automático.
O alinhamento correcto das células fotoeléctricas é assinalado
pela iluminação do led vermelho situado no interior da parte
RX.
Este conjunto de células fotoeléctricas deve ser posicionado
40 cm em baixo dos pilares do lado do portão que não abre.
230 VAC protegido
Não esquecer o shunt
entre COM e GND
(previsto de origem)
Led para o
alinhamento:
aceso se
alinhamento
correcto.
WEATCR 2
(fornecido)
100 W
máximo
neutro
fase
Antena em opção
WEATAN 2
(retirar o fio de origem
na régua de bornes)
Comando abertura parcial
(1 batente)
Comando manual
(botão, intercomunicador...)
vermelho
preto
Intercomu-
nicador ou
videofone
2 fios
branco
branco
Paragem de emergência
(botão contacto fechado)
Retirar o fio de ligação na placa
unicamente se o botão estiver ligado
WE 8111 BIS
(fornecido)
Importante : A instalação das foto células deve ser obrigatoriamente finalizada através de uma auto
aprendizagem, caso contrário a função fecho automático não será válida.
