Extel WEAT V2 N - Page 95

WEAT V2 N - V1
16PT

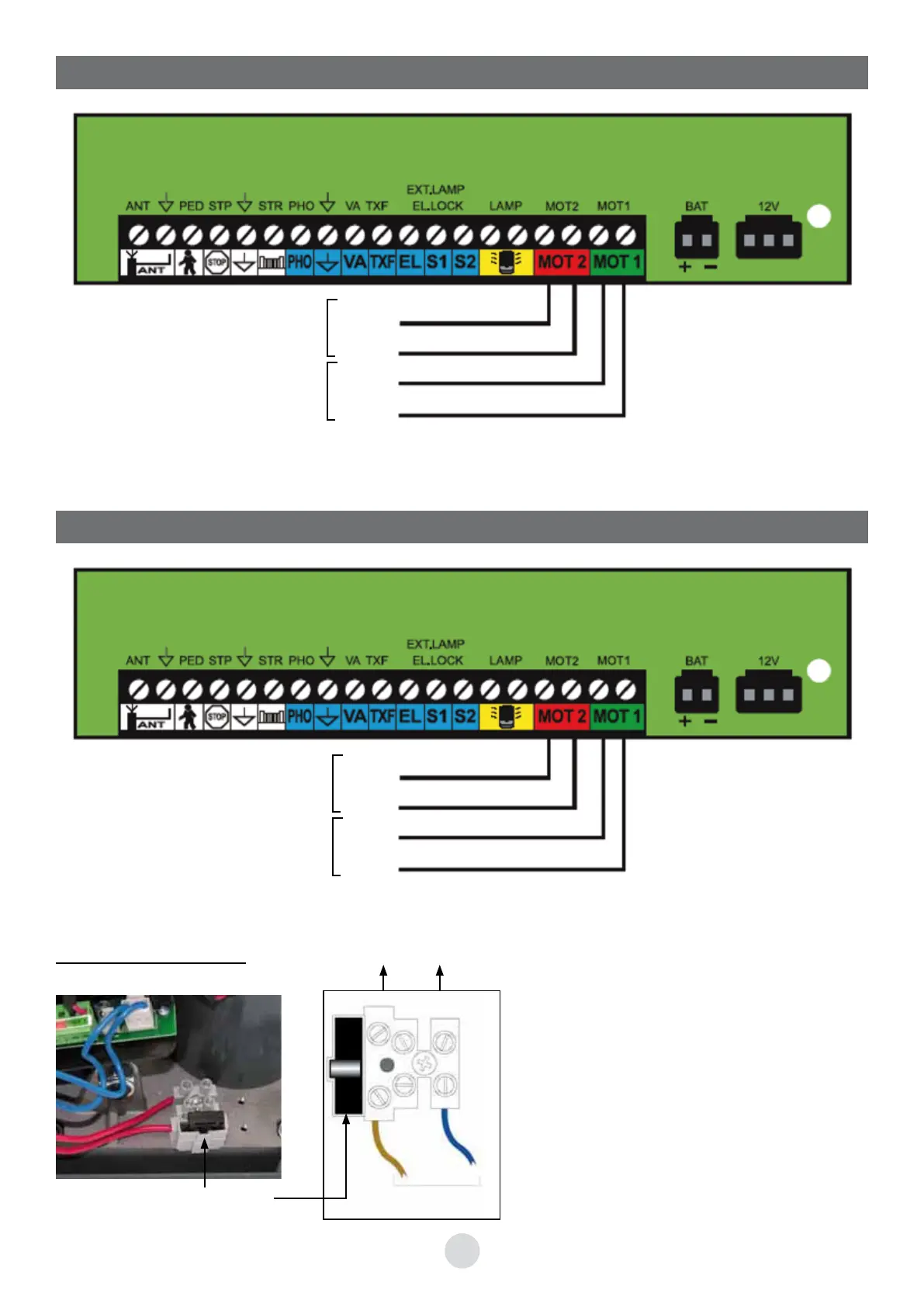

ABERTURA PARA O INTERIOR
ABERTURA PARA O EXTERIOR
fio vermelho
fio preto
fio vermelho
fio preto
fio preto
fio vermelho
fio preto
fio vermelho
Motor do batente do portão que
abre em segundo lugar
(recoberto)
Motor do batente do portão que
abre em primeiro lugar
(de recobrimento)
Motor do batente do portão que
abre em segundo lugar
(recoberto)
Motor do batente do portão que
abre em primeiro lugar
(de recobrimento)
A alimentação, depois de protegida por um
disjuntor bipolar 10 A e um interruptor
diferencial de 30 mA, liga-se à régua de
bornes no interior do bloco motor direito.
No transformador
neutrofase
Alimentação
corrente 230 V
Alimentação do sistema:
Fusível (5x20):
250 V - 1AT
