g. Appairage de la ou des caméras
La caméra fournie avec le kit est déjà appairée, chaque caméra supplémentaire doit être
également « associée » au moniteur.
Si ce n’est pas le cas, reportez-vous au chapitre 6-c « Associer la caméra au moniteur ».
5. INSTALLATION DU MONITEUR
Installez le moniteur à approximativement 1 m au-dessus du sol (pour des conditions de
réception optimales).
Pour l’installation du moniteur, choisissez un emplacement éloigné des murs en béton armé,
miroirs, étagères en métal, etc...
Éloignez le moniteur de tous les appareils créant des interférences
électriques fortes. N’importe quel environnement électrique fort peut causer des
interférences et perturber l’utilisation (WIFI en particulier).

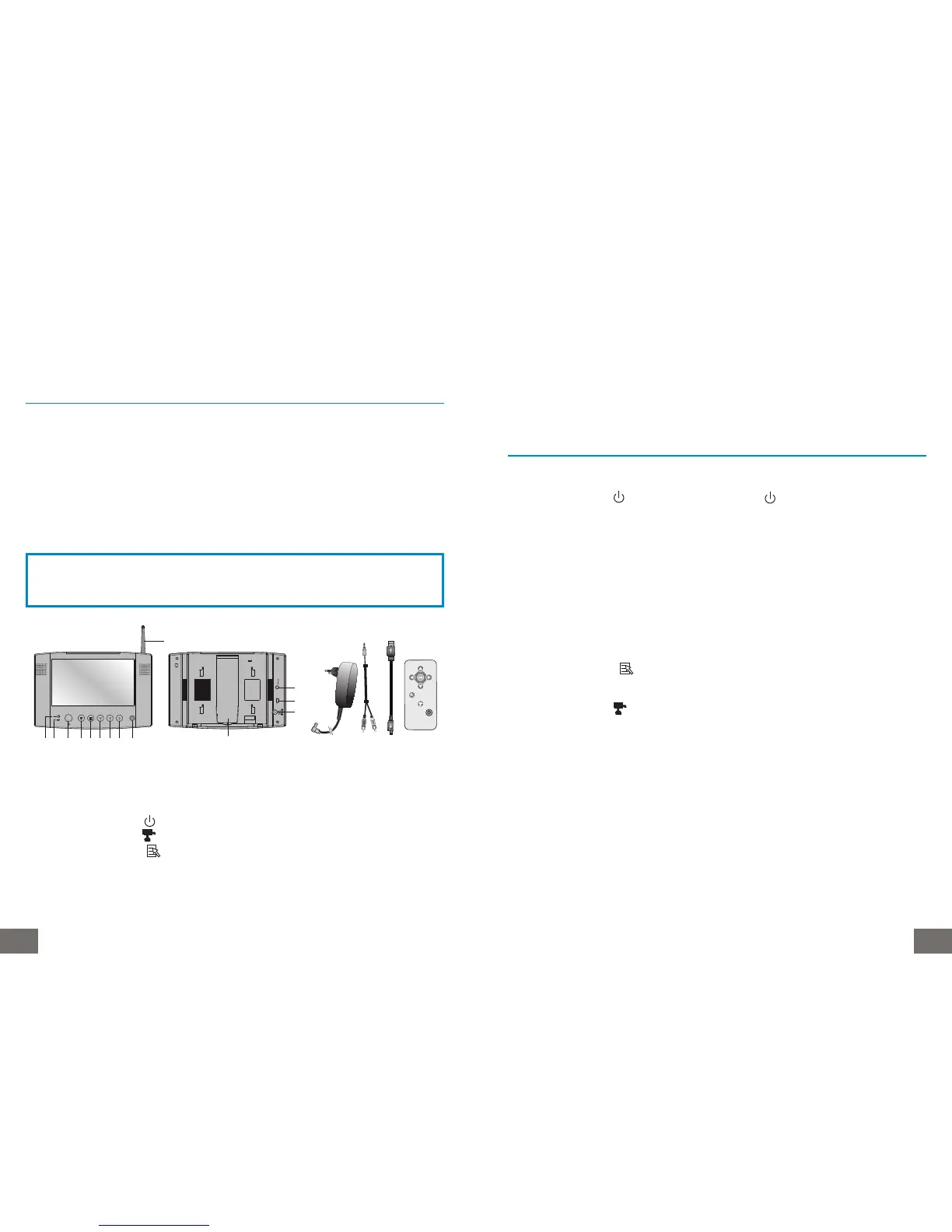

1. Antenne.
2. Voyant d’appairage.
3. Voyant connexion vidéo.
4. Poussoir marche/arrêt.
5. Sélection des caméras.
6. Affichage des réglages.
7. Curseur vertical T
8. Curseur gauche et réglage volume - W
9. Curseur droit et réglage volume +
X
10. Récepteur infra-rouge pour télécommande
11. Sortie Audio/Vidéo sur Jack.
12. Prise USB.
13. Entrée alimentation 5VDC.
14. Béquille d’inclinaison.
15. Adaptateur 5 VDC (fiche coudée)
16. Câble Audio/Vidéo.
17. Cordon USB
18. Télécommande.
6. FONCTION ET UTILISATION DU KIT
a. Mise en service
Appuyez sur la touche du moniteur ou sur la touche de la télécommande (utiliser ces
mêmes touches pour arrêter le moniteur).
b. Connexion des caméras
1-Reliez le cordon de l’adaptateur 5VDC dans l’entrée « alimentation » de la caméra.
2-Branchez l’adaptateur dans une prise de courant.
c. Associer la caméra au moniteur
Lors de la première mise en service la caméra contenue dans le kit est déjà appairée. Dans
le cas contraire ou pour ajouter une autre caméra procéder comme ci-dessous :
Appuyer sur la touche du moniteur et aller sur le menu « PAIR CAM » du moniteur
avec la touche T.
Choisir un canal libre entre 1, 2, 3 et 4 avec les touches W et X .
Appuyer sur la touche pour lancer l’enregistrement.
Vous avez 60 secondes pour appairer la caméra.
Soulever le cache située à l’arrière de votre caméra puis enfoncer le bouton « Pairing key »
à l’aide d’un objet pointu (par exemple un trombone).
Seul un canal par caméra peut être activé sur le moniteur.
Dans le cas de plusieurs caméras, vous devez choisir 1 canal différent pour chaque caméra.
ATTENTION
Placer uniquement le moniteur sur des surfaces dures
et stables.
15 16 17
1
23 4 56789 10
11
14
12
13
USB
18
