Extel WESV 82500 - Anschluss der Kameras; Betrieb und Verwendung eines Bausatzes; Inbetriebnahme

CFI EXTEL WESV 82500 - 12/2011 - V1
'
CFI EXTEL WESV 82500 - 12/2011 - V1
'
11. Audio/Video Ausgang auf Klinke.
12. USB Anschluss.
13. 5VDC Stromversorgung.
14. Neigungsstütze.
15. 5 VDC Adapter (Winkelstecker)
16. Audio/Video Kabel.
17. USB Kabel
18. Handsender.
6. BETRIEB UND VERWENDUNG EINES BAUSATZES
a. Inbetriebnahme
Auf die Taste de Monitors oder auf die Taste des Handsenders drücken
(die gleichen Tasten benutzen, um den Monitor auszuschalten).
b. Kameraanschluss
1-Das Kabel des 5 VDC Adapters in den Stromversorgungseingang der Kamera einstecken.
2-Den Adapter in eine Steckdosen stecken.
c. Die Kamera mit dem Monitor verbinden
Bei der ersten Inbetriebnahme ist die im Bausatz befindliche Kamera schon angeschlossen.
Sollte dies nicht der Fall sein oder wenn sie eine andere Kamera anschließen möchten, ver-
fahren sie wie folgt:
Auf die Taste des Monitors drücken und in das Menü "PAIR CAM" des Monitors mit der
Taste T gehen.
Wählen sie einen freien Kanal zwischen 1, 2, 3 und 4 mit den Tasten W und X
Auf die Taste drücken, um die Aufnahme zu starten.
Sie haben 60 Sekunden, um die Kamera anzuschließen.
Die Abdeckung auf der Kamerarückseite hochheben und den Knopf "Pairing Key" mit Hilfe
eines spitzen Gegenstands eindrücken (z.B. einer Büroklammer).
Es kann nur ein Kanal pro Kamera auf dem Monitor aktiviert werden.
Bei mehreren Kameras, müssen sie für jede Kamera 1 Kanal wählen.
g. Anschluss der Kamera(s)
Die mit dem Bausatz gelieferte Kamera ist schon angeschlossen, jede Zusatzkamera muss
ebenfalls an den Monitor angeschlossen werden.
Sollte dies nicht der Fall sein, lesen sie bitte im Kapitel 6-c "Die Kamera an den Monitor
anschließen" nach.
5. INSTALLATION DES MONITORS
Installieren sie den Monitor etwa 1 m über dem Boden (für optimale Empfangsbedingun-
gen).
Für die Installation des Monitors, wählen sie einen Platz aus, der sich nicht in der Nähe von
Stahlbeton, Spiegeln, Metallregalen usw. befindet.
Bringen sie den Monitor nicht in die Nähe von Geräten, die starke elektrische Interferenzen
ausstrahlen könnten. Eine Umgebung mit starken Stromquellen, kann Interferenzen ausstra-
hlen und die Verwendung stören (WIFI im Besonderen).

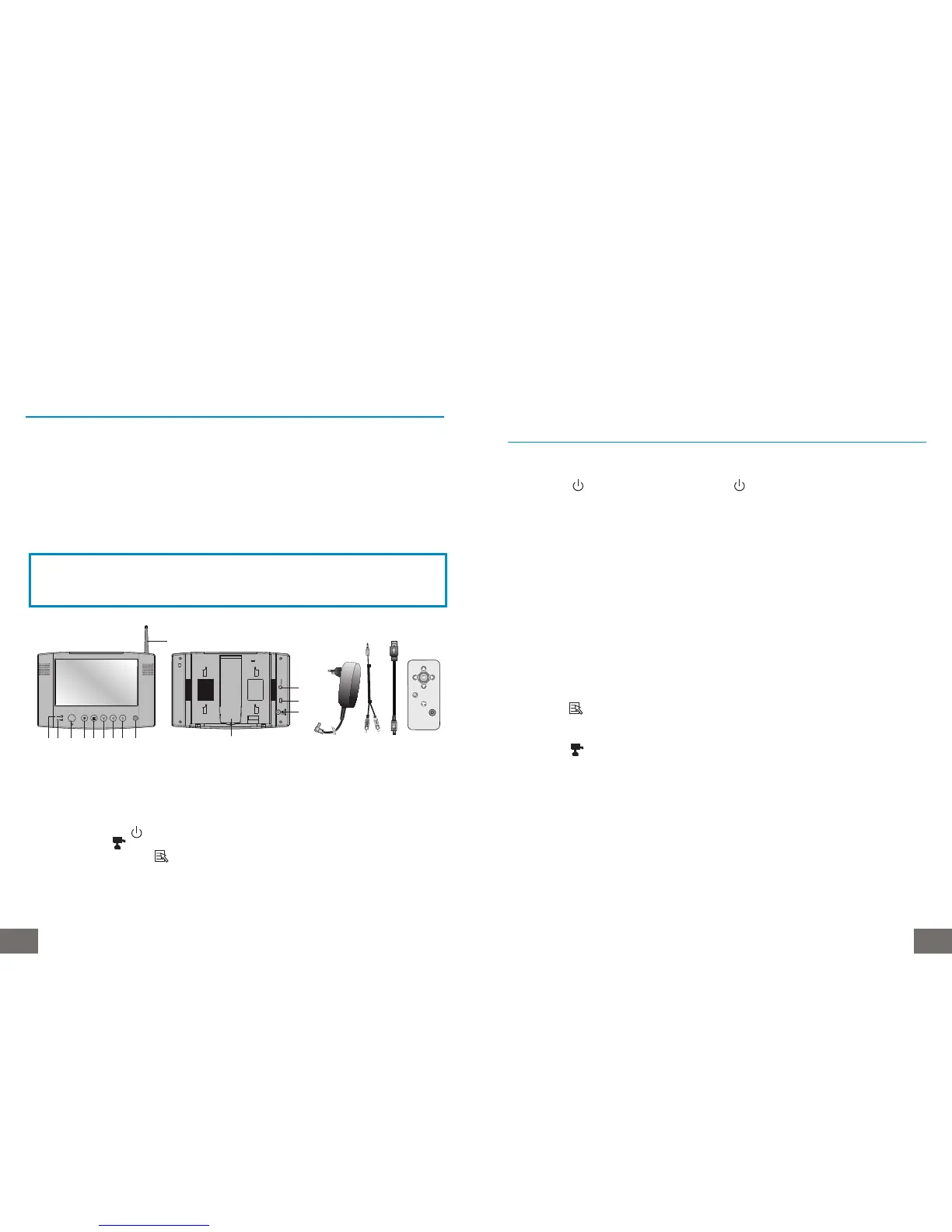

1. Antenne.
2. Kontrollleuchte für Anschluss.
3. Kontrollleuchte für Videoanschluss.
4. An/Aus Drucktaste.
5. Kameraauswahl.
6. Anzeige für Einstellungen.
7. Vertikaler Gleitschieber T
8. Linker Gleitschieber und Lautstärkenregler - W
9. Rechter Gleitschieber und Lautstärkenregler + X
10. Infraroter Empfänger für Handsender
ACHTUNG
Den Monitor nur auf harten und stabilen Oberflächen
anbringen
15 16 17
1
23 4 56789 10
11
14
12
13
USB
18
