B C
c. Befestigung des Kameraträgers
• Versichern sie sich, dass kein Element die Installation behindert.
• Suchen sie sich einen geeigneten Platz, um den Träger zu befestigen.
• Schrauben sie das Wandteil mit den mitgelieferten Schrauben an (Verwenden sie Dübel
falls notwendig).
• Schrauben sie die Kamera auf den Träger.
• Drehen sie die Kamera in die gewünschte Richtung und ziehen sie die seitliche Befesti-
gungsschraube an.
d. Kameraanschluss
1. Das Kabel des 5 VDC Adapters mit dem Stecker "Stromversorgung" der Kamera ans-
chließen.
2. Den Adapter an eine 230 VAC Steckdose anschließen (die rote Kontrollleuchte erleuch-
tet).
e. Infrarotbeleuchtung
Das von den Infrarotdioden produzierte Licht ist für das bloße Auge nicht sichtbar.
Die Infrarotbeleuchtung aktiviert sich automatisch in der Dunkelheit.
f. Zusatzkameras
Sie haben die Möglichkeit, ihre Installation mit Zusatzkameras auszurüsten (der Monitor
akzeptiert bis zu 4 Kameras).
5. Kameraträger
6. Mikrofon (im leeren Teil des Gehäuses)
7. Stecker, um den Adapter anzuschließen.
8. Zelle, um die IR Ioden im Dunkeln zu aktieren
9. Infrarotdiode (nicht sichtbare Beleuchtung).
10. Rote Kontrollleuchte, die die Stromversorgung der Kamera bestätigt.
11. Grüne Kontrollleuchte, die signaliert, dass die Kamera auf dem Monitor angezeigt wird.
12. Befestigungsschraube für den Bogen.
13. Taste, um die Kamera mit dem Monitor zu verbinden: "Pairing Key".
(siehe Verfahren Kap.6)
14. 5 VDC Adapter (Winkelstecker).
b. Installation der Kamera
Wählen sie einen geeigneten Ort für die Kamera aus.
Soweit möglich, sollte ihr System an einem staubfreien Ort mit schwachen Vibrationen und
einer guten Belüftung installiert werden, außerdem sollte eine Wandsteckdose für den 5
VDC Adapter vorhanden sein.
Bei der Installation der Kamera überprüfen sie den guten Empfang der Bilder auf dem Mo-
nitor vor der endgültigen Installation. Lassen sie z.B. die Kamera in dem zu überwachenden
Bereich von jemandem halten.
Lassen sie durch eine dritte Person den Monitor an unterschiedlichen Orten im Haus halten,
um einen korrekten Empfang zu erhalten.
Wenn sie auf Interferenzen oder andere Probleme stoßen sollten, schauen sie bitte im Ka-
pitel "Wartung" nach.

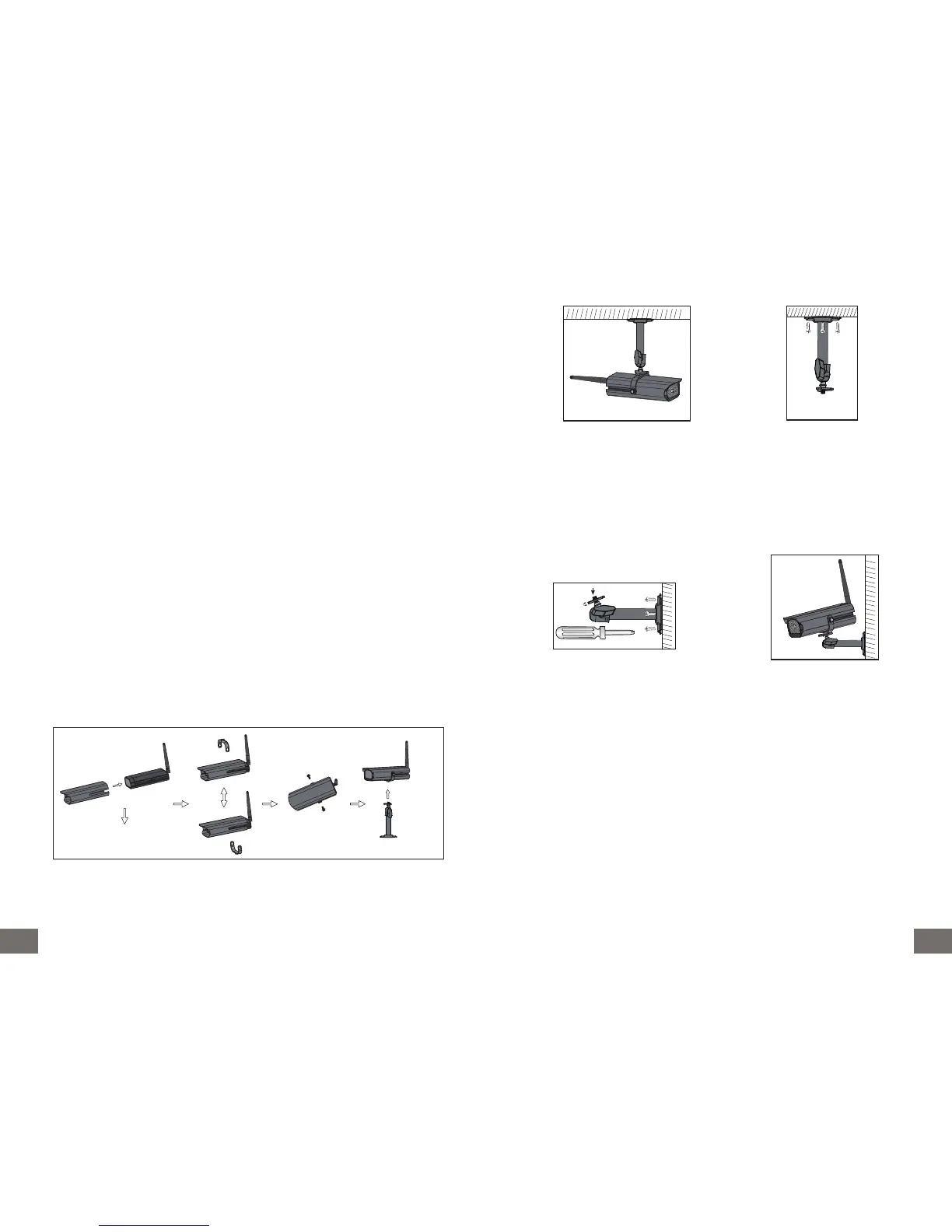

Zusammenbau der unterschiedlichen Kamerateile (
A
), sie haben die Möglichkeit, den Befes-
tigungsbogen der Kamera (
B
) zu verstellen, wenn sie den einstellbaren Träger
an der Decke befestigen müssen (
C
).
A
