g. Koppelen van de camera of de camera's
De camera die met de kit wordt geleverd is al gekoppeld, iedere extra camera moet tevens
met de monitor worden verbonden.
Als dat niet het geval is, raadpleeg dan het hoofdstuk 6-c 'de camera met de monitor ver-
binden'.
5. INSTALLATIE VAN DE MONITOR
Installeer de monitor op ongeveer 1 m afstand van de grond (voor een optimale on-
tvangst).
Kies voor de plaats van de monitor een plek die niet in de buurt is van muren van gewapend
beton, spiegels, metalen rekken etc.
Houd de monitor uit de buurt van alle apparaten die voor sterke elektrische interferenties
zorgen. Om het even welke omgeving met sterke elektrische ladingen kan interferenties
opleveren en het gebruik verstoren (in het bijzonder WIFI).

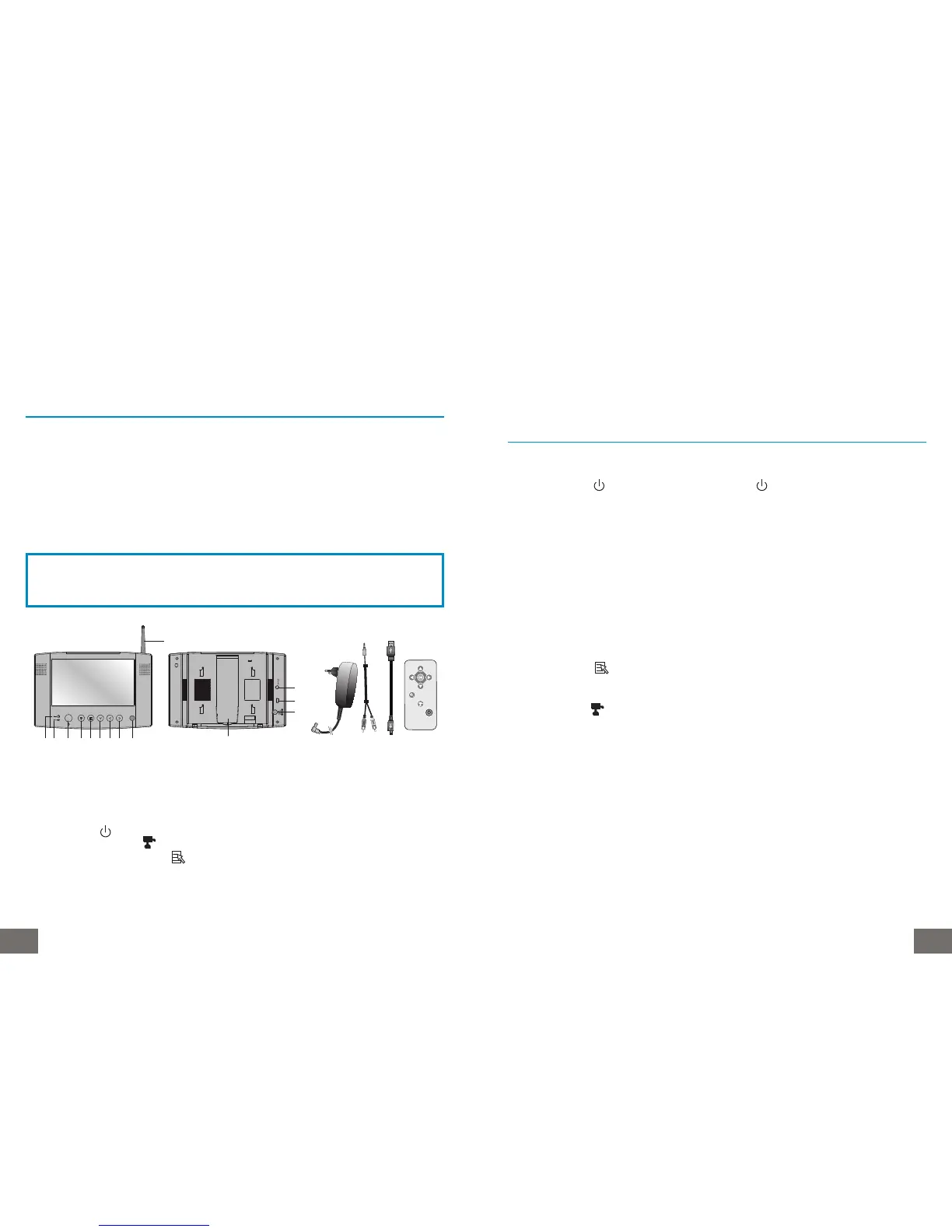

1. Antenne.
2. Lampje voor het koppelen.
3. Lampje voor de videoverbinding.
4. Aan-/uitknop.
5. Keuze van de camera's
6. Weergave van de instellingen.
7. Verticale Cursor T
8. Cursor links en instelling volume - W
9. Cursor rechts en instelling volume + X
10. Infrarode ontvanger voor afstandsbediening
WAARSCHUWING
Plaats de monitor alleen op harde en stabiele
oppervlakken.
15 16 17
1
23 4 56789 10
11
14
12
13
USB
18
11. Audio/Video-uitgang op de jack-connector
12. USB-aansluiting
13. Ingang 5VDC voeding.
14. Steun voor schuinzetten.
15. Adapter 5 VDC (gebogen aansluiting).
16. Audio/Video kabel
17. USB-snoer
18. Afstandsbediening.
6. FUNCTIE EN GEBRUIK VAN DE KIT
a. In werking stellen
Druk op de knop van de monitor of op de knop van de afstandsbediening (gebruik
dezelfde toetsen om de monitor te stoppen).
b. Aansluiting van de camera's
1- Verbind het snoer van de 5VDC adapter met de 'Voedingsingang' van de camera.
2- Sluit de adapter aan op een stopcontact.
c. Verbind de camera met de monitor
Bij het eerste gebruik is de camera in de kit al gekoppeld. Als dat niet het geval is, of als u een
andere camera toe wilt voegen, dan handelt u op de volgende wijze:
Druk op de toets van de monitor en ga met de toets T naar het menu 'PAIR CAM'
(camera koppelen) van de monitor.
Kies een vrij kanaal tussen 1, 2, 3 en 4 met de knoppen W en X .
Druk op de knop om met de opname te starten.
U hebt nu 60 secondes de tijd om de camera te koppelen.
Open de deksel die achter op de camera zit en druk op de knop 'Pairing key' (koppel-toets)
met behulp van een scherp voorwerp (bijvoorbeeld een paperclip).
Er kan maar één kanaal per camera op de monitor worden geactiveerd.
Indien u twee camera's gebruikt, dient u een ander kanaal voor elke camera te kiezen.
