The base unit is installed
on the wall.
Connect the cable correctly.
Placing name label.
The front cover is installed
onto the base unit.
Use the screw to fix the front cover.
Installation is complete.
-3-

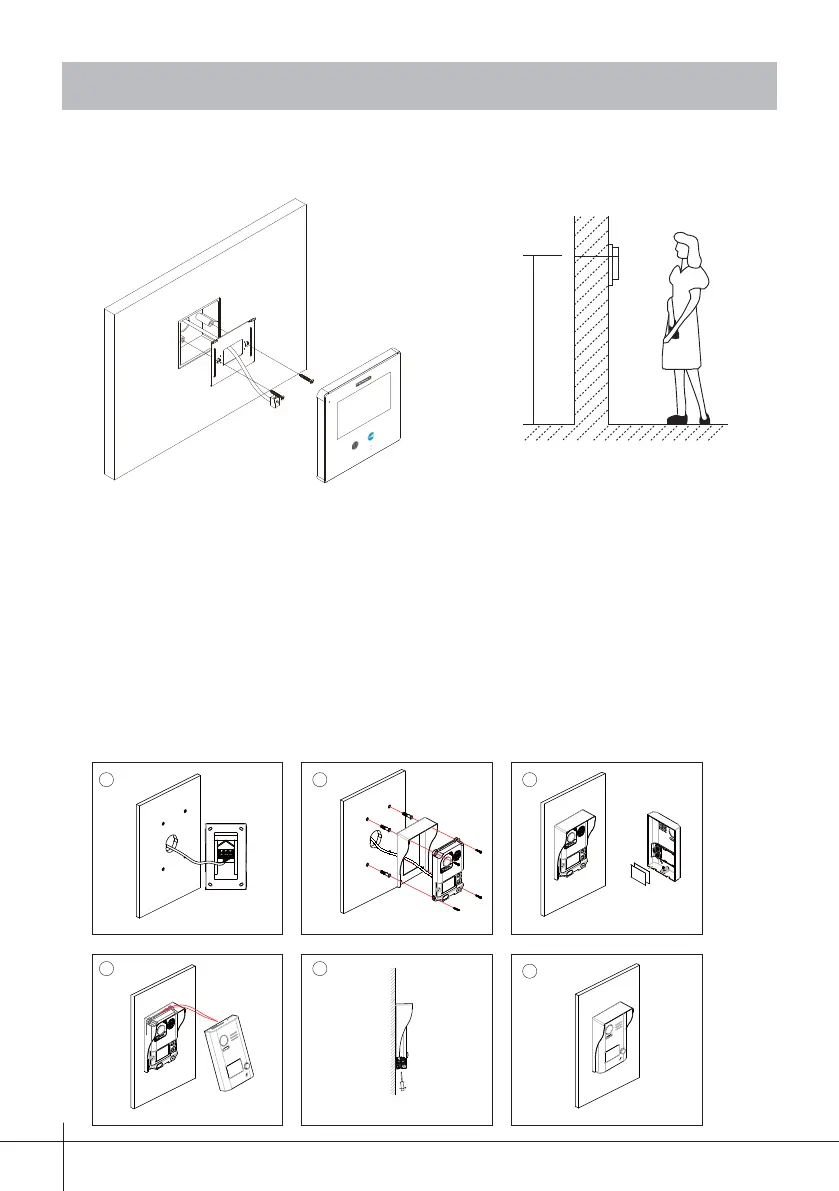

3.1 Installation du moniteur
1. Utilisez les vis pour fi xer le support de montage au boîtier (accessoires fournis avec
le support). Pour la fi xation de ce support, il faut deux vis. Raccordez les connecteurs
destinés au raccordement du bus.
2. Reliez le bus (câble) au moniteur (voir au chapitre 12. Schémas d'installation) et
accrochez solidement le moniteur dans son support.
3. Installation
3.2 Installation de la platine
1. Installation avec visière de protection
Raccorder correctement le câble. Installer l'unité de base au mur.
Placer l'étiquette dans le
porte-étiquettes.
Le cache frontal s'installe
sur l'unité de base.
Se servir de la vis pour
fi xer le cache frontal.
L'installation est terminée !
145~160 cm
