Fermax WAY SLIM - Tasten und Funktionen

1 2 3
JP/LK
PL
S+
S-
Main Connect Port
BUS
Camera Lens
Speaker
Nameplate
Call Button
Microphone
Night Light
Rainy Cover
23 mm
90 mm
145 mm
-2-

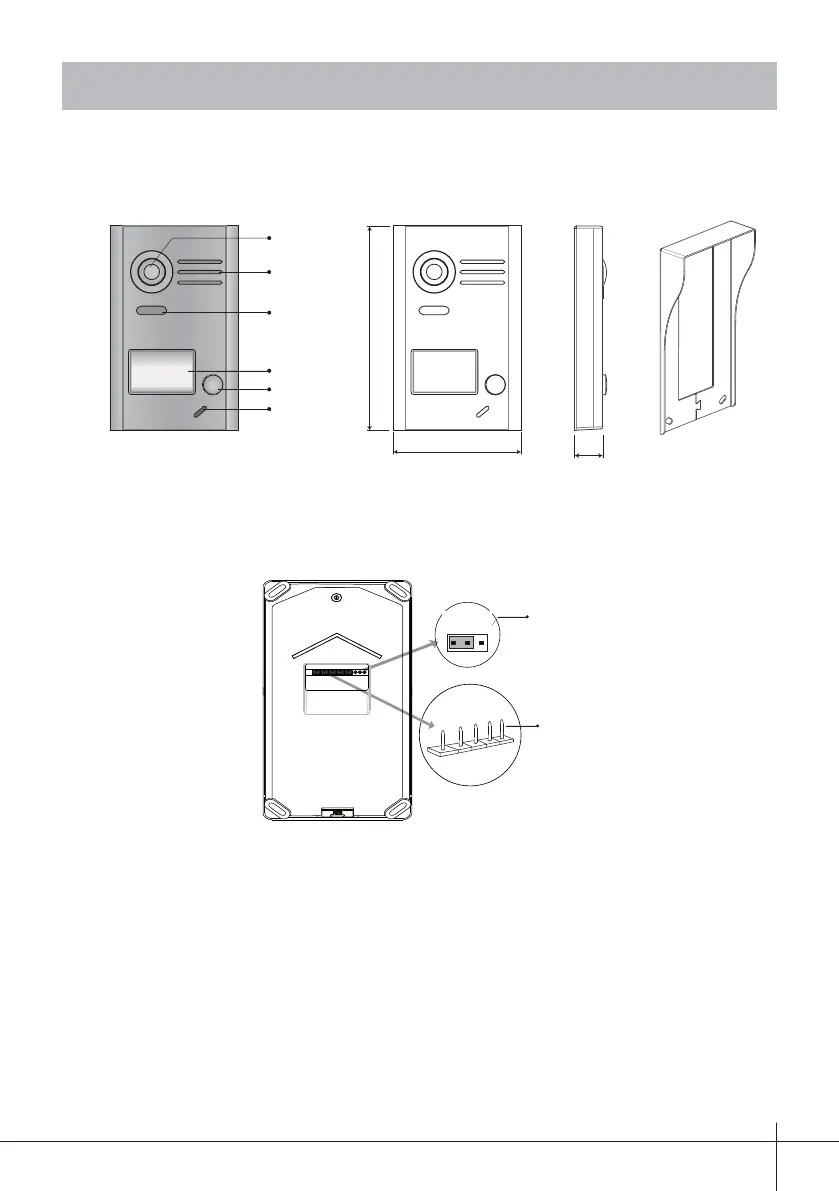

2. Türstation
Tasten und Funktionen
Beschreibung der Sprechstellen:
•
JP/LK: Steckbrücke zur Auswahl des Türöffnertyps*.
•
Anschluss der Haupt-Pins: Anschluss des Bus an den Türöffner*.
•
BUS: Busanschluss (Stromversorgung, Daten, Audio und Video) ohne Polarität.
•
PL: Externer Verschluss Stromeingang, positiven Anschluss verwenden (Strom +).
•
S+: Anschluss (+) Türöffner*.
•
S-: Anschluss (-) Türöffner*. Diese Klemme wird nicht angeschlossen, falls der
Türöffner* mit einer externen Stromquelle versorgt wird.
Kamera
Infomodul
LEDs
Nacht-
beleuchtung
Verstärker
Anruf
Mikrofon
JP/LK
Anschluss der Haupt-Pins
Hinweis: Für weitere Einzelheiten bezüglich Türöffner, siehe Kapitel 12.2.1 und 12.2.2.
Schutzblende
(Regenschutz)
1
23
