Fermax WAY SLIM - Boutons Et Fonctions

1 2 3
JP/LK
PL
S+
S-
Main Connect Port
BUS
Camera Lens
Speaker
Nameplate
Call Button
Microphone
Night Light
Rainy Cover
23 mm
90 mm
145 mm
-2-

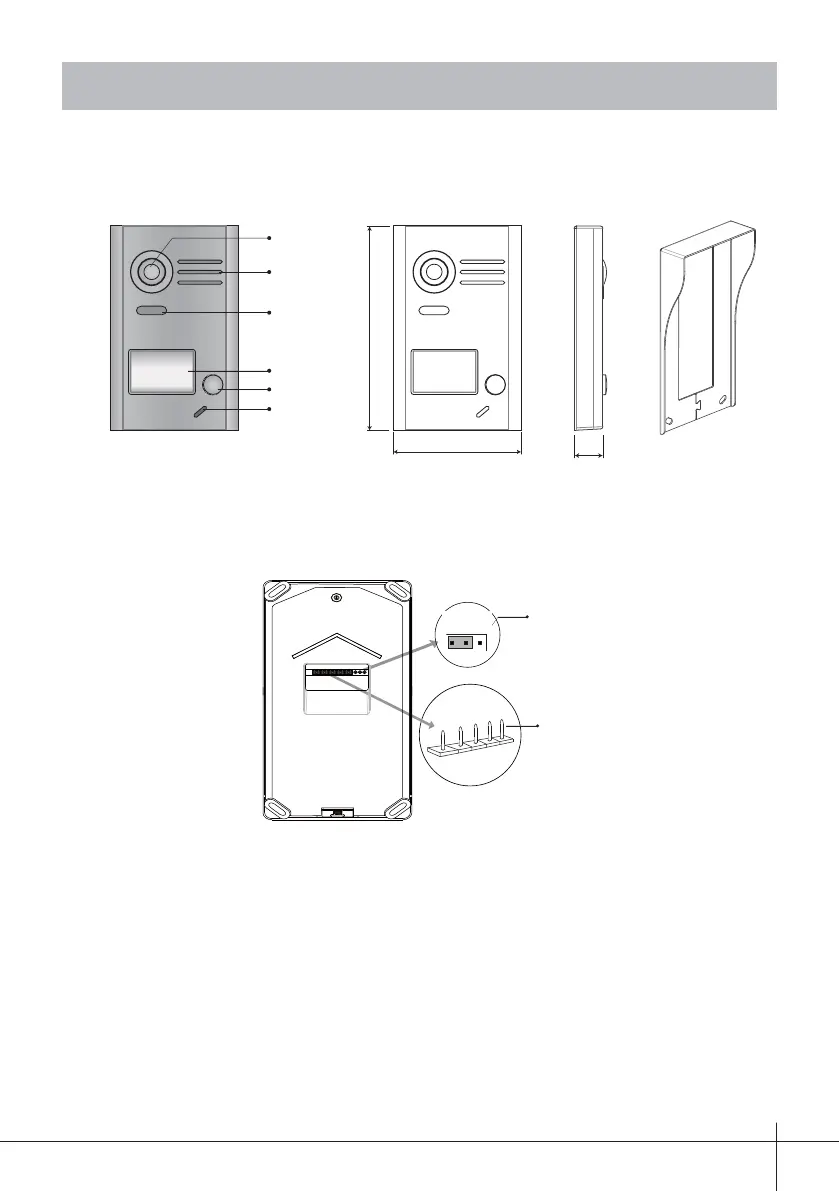

2. Platine
Boutons et fonctions
Description des terminaux
•
JP/LK : cavalier (jumper) pour sélectionner le type de gâche*.
•
Raccord principal des broches : pour raccorder le bus et la gâche*.
•
BUS : raccordement du bus (alimentation, données, audio et vidéo), sans polarité.
•
PL : entrée alimentation externe, raccorder le positif (alimentation +).
•
S+ : raccordement (+) gâche*.
•
S- : raccordement (-) gâche*. Cette borne n'est pas raccordée si la gâche* est
alimentée par le biais d'une alimentation externe.
Caméra
Porte-
étiquettes
DEL
éclairage
nocturne
Haut-parleur
Appel
Microphone
JP/LK
Raccord principal des broches
Remarque : pour tous les détails concernant la gâche, voir les points 12.2.1 et 12.2.2.
Visière de protection
(anti-pluie)
1
23
