12.2.2 Raccordement de la gâche via un relais sans potentiel
Remarque :
1. Le raccordement doit se faire par le biais
d'une alimentation externe conforme à la
consommation de la gâche choisie.
2. Le cavalier de la platine JP/LK doit
être retiré avant d'effectuer ce type de
raccordement.
3. Établir le mode de la gâche raccordée (voir
chapitre 11.2) :
•
Gâche à fonctionnement normal : mode
déverrouillage = 0 (par défaut).
•
Gâche à fonctionnement inversé : mode
déverrouillage = 1
12.2 Raccordement de la gâche électrique
Remarque:
1. Il faut raccorder une gâche à
fonctionnement normal.
2. La gâche doit fonctionner à 12 Vcc,
avec une consommation maximale de
250 mA.
3. Le bouton-poussoir de sortie n'est
pas temporisé (EB).
4. La gâche doit être confi gurée comme
gâche à fonctionnement normal. Voir
chapitre 11.2.
5. Le cavalier de la platine JP/LK qui
permet de sélectionner le type de
gâche doit être sur la position 1-2
lorsqu'on utilise ce type de gâche et
que l'on effectue ce raccordement.

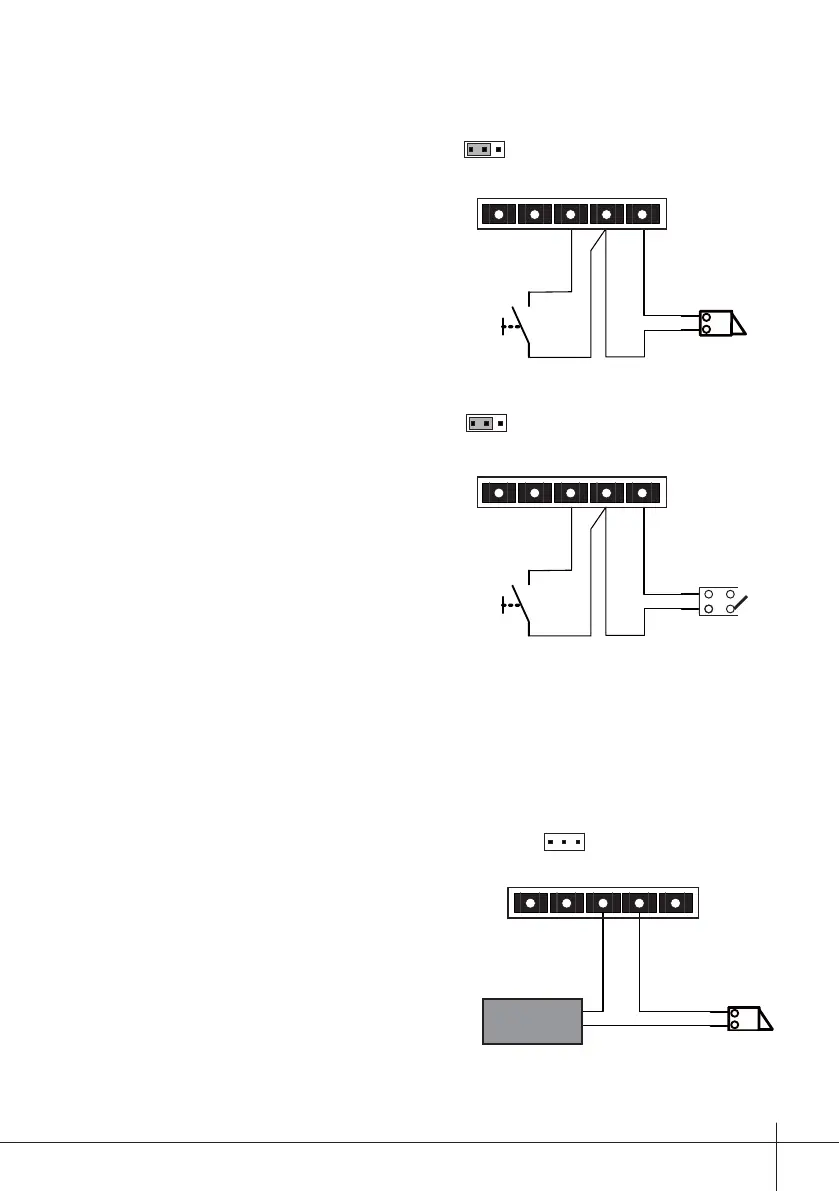

12.2.1 Raccordement de la gâche à l'alimentation comprise dans le kit
Gâche
Bouton-poussoir
de
sortie
Source
alimentation
Gâche
Raccordement de la gâche
électrique. La position du cavalier
de la platine doit être sur 1-2.
Raccordement de la
gâche électrique. Retirer
le cavalier de la platine.
EB
*
LOCK
PL S
+
S-
connect Electronic lock, the jumper position in 2-3.
BUS
1 2 3
relais
Un relais intermédiaire doit être
connecté pour des tensions égales
ou supérieures à 20V sinon la platine
va être endommagée.
1
23
1
23
Bouton-poussoir
de
sortie
1
23
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Pour les installations avec une motorisation
de portail, veuillez suivre ce mode de
raccordement.
