LOCK
Take off the Jumper
POWER
SUPPLY
BUS PL S
+
S-
12.2.2 Ligação do trinco através de relé livre de potencial
Nota:
1. Deve-se fazer a ligação através de
uma fonte externa de acordo com o
consumo do trinco escolhido.
2. A ponte da botoneira JP/LK deve ser
removida antes de se realizar este
tipo de ligação.
3. Defi nir o modo do trinco ligado (ver
o capítulo 11.2):
•
Trinco de Funcionamento Normal: modo
de desbloqueio = 0 (por predefi nição).
•
Trinco de Funcionamento Invertido: modo
de desbloqueio = 1.

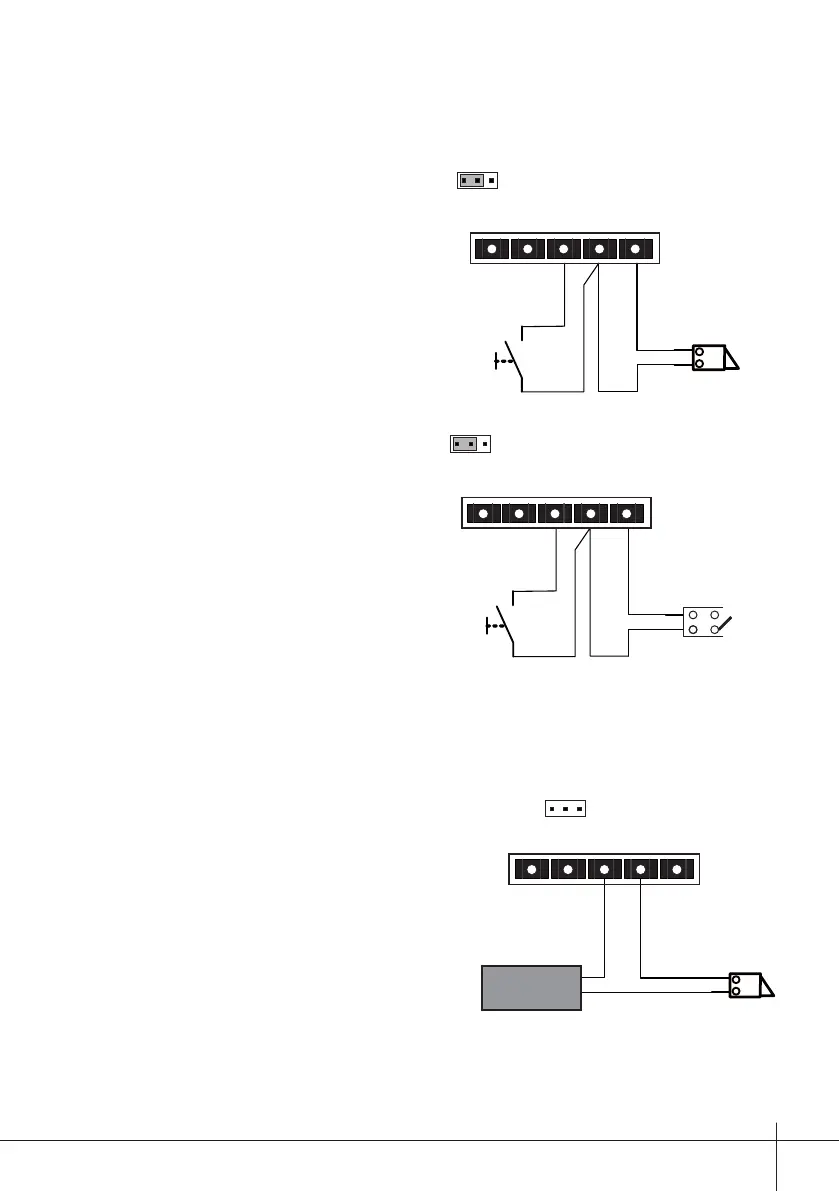

12.2 Ligação do trinco
Nota:
1. Deve-se ligar um trinco de
funcionamento normal.
2. O trinco deve funcionar a 12
VDC com um consumo máximo
de 250 mA.
3. O botão de saída não está
temporizado (EB).
4. O trinco deve estar configurado
como trinco de funcionamento
normal. Ver o capítulo 11.2.
5. A ponte da botoneira JP/LK, que
é usada para selecionar o tipo
de trinco, quando é ligado este
tipo de trinco e com esta ligação,
deve estar na posição 1-2.
12.2.1 Ligação do trinco com a fonte incluída no kit
Ligação do trinco.
Remover a ponte na
botoneira
Fonte de
alimentação
Trinco
EB
*
LOCK
PL S
+
S-
connect Electronic lock, the jumper position in 2-3.
BUS
1 2 3
Trinco
Botão
de
saída
Ligação do trinco. A posição da
ponte na botoneira deve ser 1-2.
1
23
EB
*
LOCK
PL S
+
S-
connect Electronic lock, the jumper position in 2-3.
BUS
1 2 3
relé
Botão
de
saída
Para tensões superiores 20V, você
deve colocar um relé intermediário
para evitar danifi car a placa.
1
23
1
23
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Para instalações com uma porta motorizada,
siga este método de ligação.
