Montaje de las fijaciones por el perfil tipo MUP−...:
1. Coloque el DGP(L)−...− de forma que todas
las piezas operativas sean accesibles.

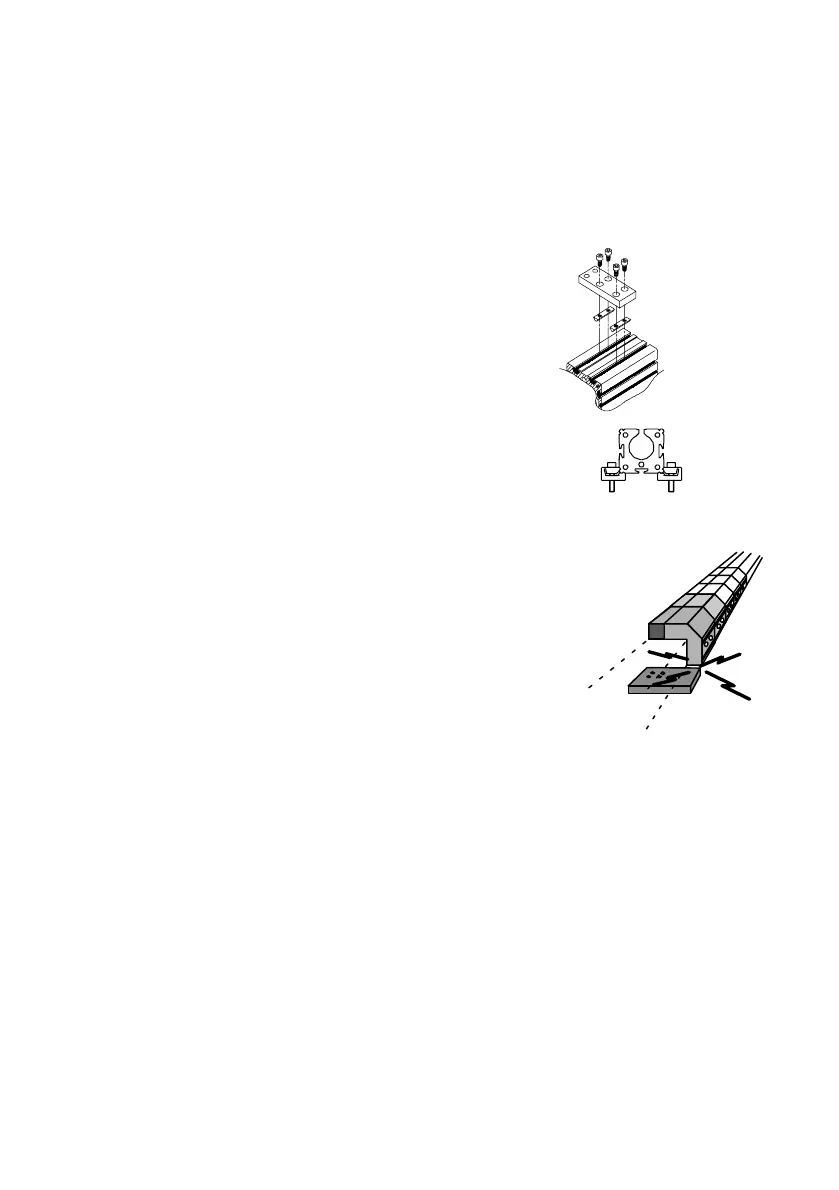

2. Coloque las fijaciones al perfil en el
DGP(L)−... según la Fig.7.
Inclinando las tuercas deslizantes de los
tamaños 32...80, se pueden introducir en
la ranura en cualquier punto del perfil.
3. Apriete los tornillos
de fijación al mismo par.
4. Asegúrese de que las fijaciones al perfil se
hallen fuera del margen de posicionado de
la corredera.
Para ello empuje la corredera una vez por
todo el recorrido de posicionado.
Fig.7
DGP(L)−32...80
DGP(L)−8...25
Fig.8
