DGP(L)−...−B
Festo DGP(L)−...−B 0609g Español
44
Cargas con su propia guía (sólo DGP−... como cilindro; ver Aplicación"):
1. Asegúrese de que hay un espacio entre la
corredera y la carga.
Para ello puede utilizarse el arrastrador
tipo FKP−....
2. Fije es arrastrador tipo FKP al arrastrador
del DGP−...:
para DGP−8/12/18−... según Fig.9
para DGP−80−... según Fig.10 y Fig.11
para DGP−25/32/40/50/63 según Fig.12.

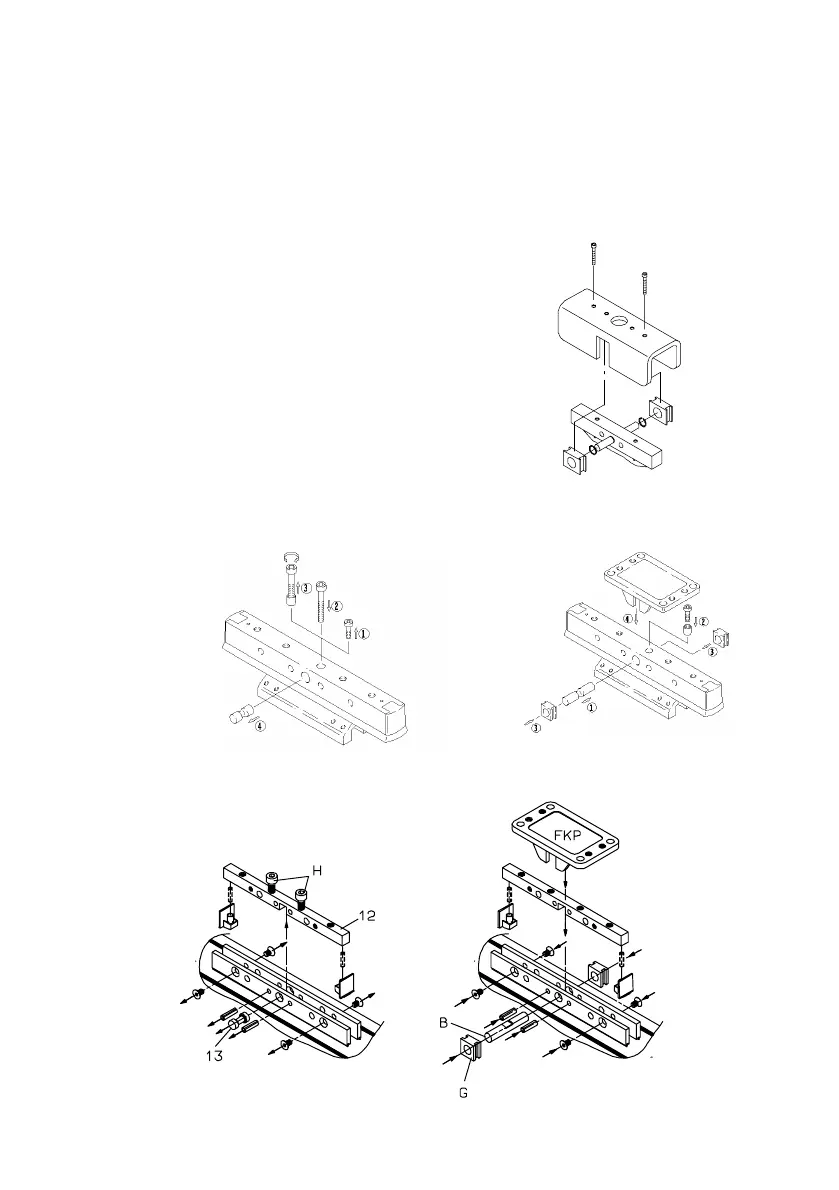

Fig.9: DGP−8/12/18
Fig.10: DGP−80 (1) Fig.11: DGP−80 (2)
FKP
Fig.12: DGP−25...63
DGP−25/32: 4 Nm
DGP−40/50/63: 8 Nm
