DGP(L)−...−B
Festo DGP(L)−...−B 0609g Español
48
Con carreras de trabajo > 500 mm:
Si el DGP(L)−... es controlado por el SPC11 o SPC200, el aire comprimido debe
alimentarse por ambos lados (característica D2).
Sólo la alimentación bilateral de aire garantizará una dinámica óptima.
Montaje de los componentes eléctricos
Si está utilizando detectores de
proximidad para interrogar posiciones:
S Asegúrese de que la distancia mínima L entre masas ferríticas móviles o estáti
cas y los detectores de proximidad, corresponde a los valores especificados en
Fig.20.
De esta forma evitará conmutaciones incorrectas como resultado de influen
cias externas.
j
L
DGP(L)−80−B 5,0 mm
DGP(L)−63−B 14,0 mm
DGP(L)−50−B 11,4 mm
DGP(L)−40−B 5,6 mm
DGP(L)−32−B 4,8 mm
DGP(L)−25−B 4,2 mm
DGP(L)−18−B 40,0 mm
DGP(L)−12−B 30,0 mm
DGP(L)−8−B 20,0 mm

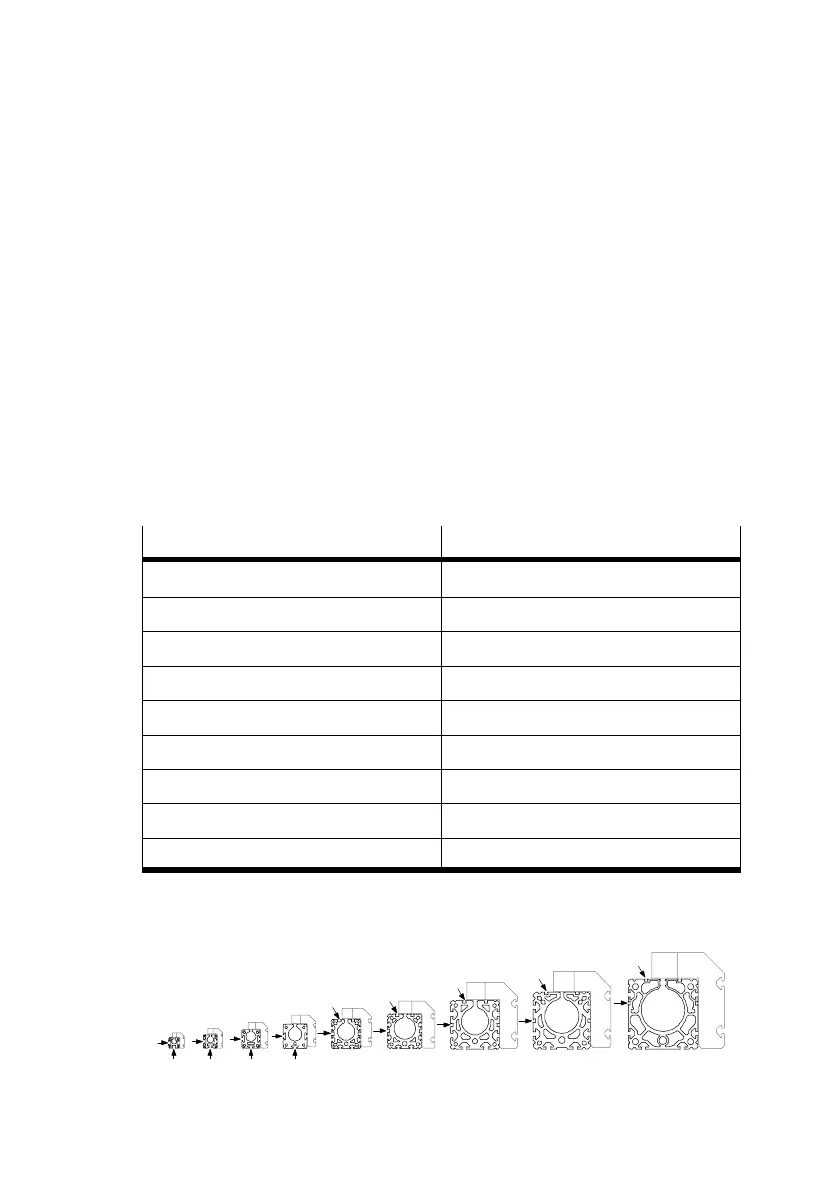

Fig.20
S Coloque el detector de proximidad como sigue:
Fig.21
8 12 18 25 32 40 50 63 80
