Zum Anbau von Profilbefestigungen MUP−...:
1. Platzieren Sie den DGP(L)−... so, dass alle
Bedienteile erreichbar sind.
2. Platzieren Sie die Profilbefestigungen am
DGP(L)−... nach Bild7.
Durch Verkippen gleiten die Nutensteine
bei den Baugrößen 32...80 an jeder Stelle
des Profils in die Nut.
3. Drehen Sie die Befestigungsschrauben
gleichmäßig fest.
4. Stellen Sie sicher, dass sich die Profilbe−
festigungen außerhalb des
Verfahrbereichs
des Läufers befinden.
Verschieben Sie den Läufer hierfür einmal
über den gesamten Hub.

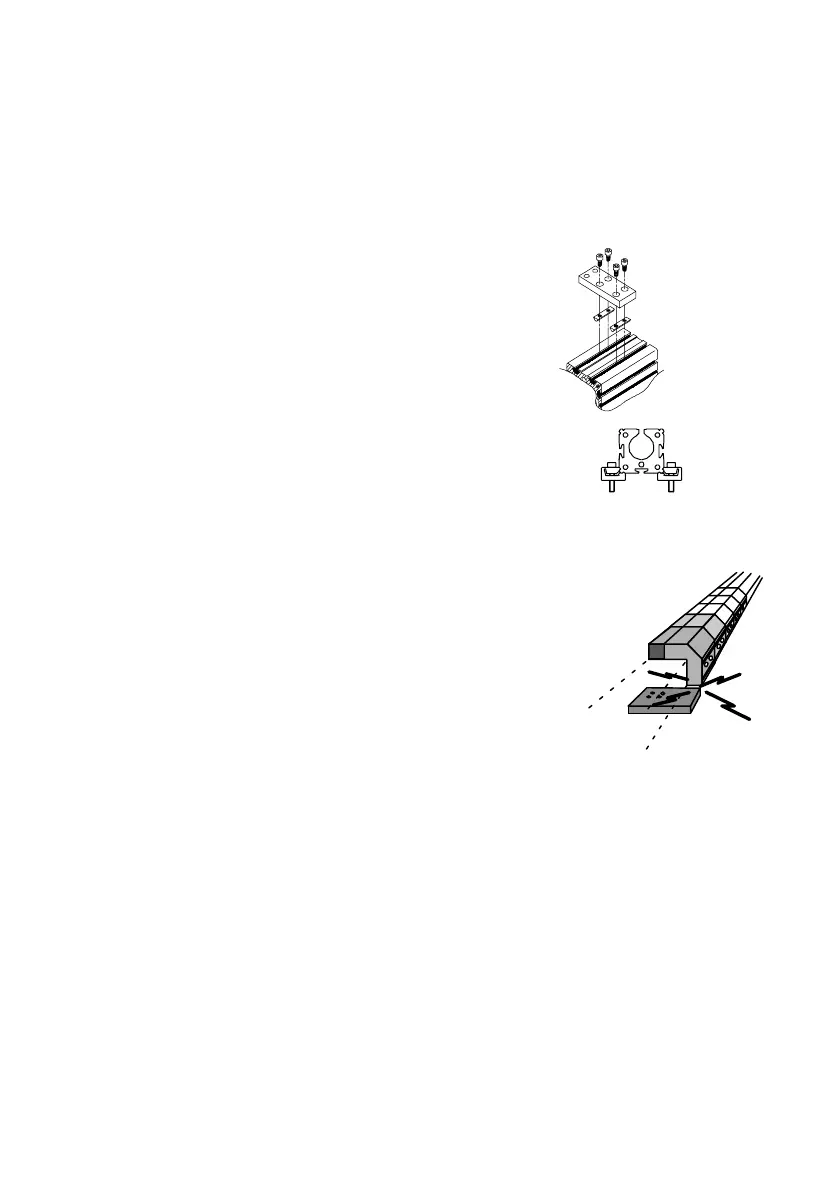

Bild7
DGP(L)−32...80
DGP(L)−8...25
Bild8
