DGP(L)−...−B
Festo DGP(L)−...−B 0609g Deutsch
8
Bei Nutzlasten mit eigener Führung (nur DGP−... als Zylinder; s. Kap. Anwendung):
1. Stellen Sie sicher, dass ein Freiheitsgrad
zwischen Läufer und Nutzlast eingehalten
wird.
Hierfür dient der Mitnehmer Typ FKP−....

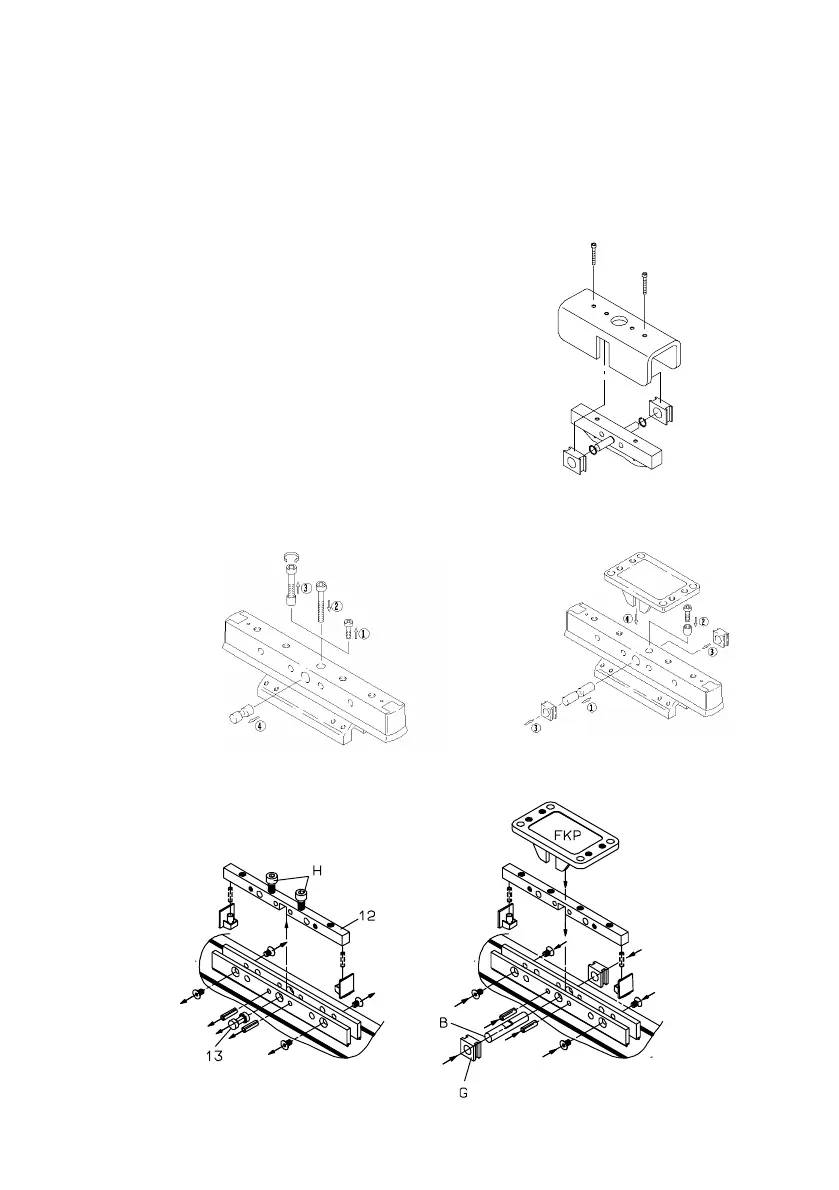

2. Befestigen Sie den Mitnehmer FKP am
Mitnehmer des DGP−...:
für DGP−8/12/18−... nach Bild9.
für DGP−80−... nach Bild10 und Bild11.
für DGP−25/32/40/50/63 nach Bild12.
Bild9: DGP−8/12/18
Bild10: DGP−80 (1) Bild11: DGP−80 (2)
FKP
Bild12: DGP−25...63
DGP−25/32: 4 Nm
DGP−40/50/63: 8 Nm
