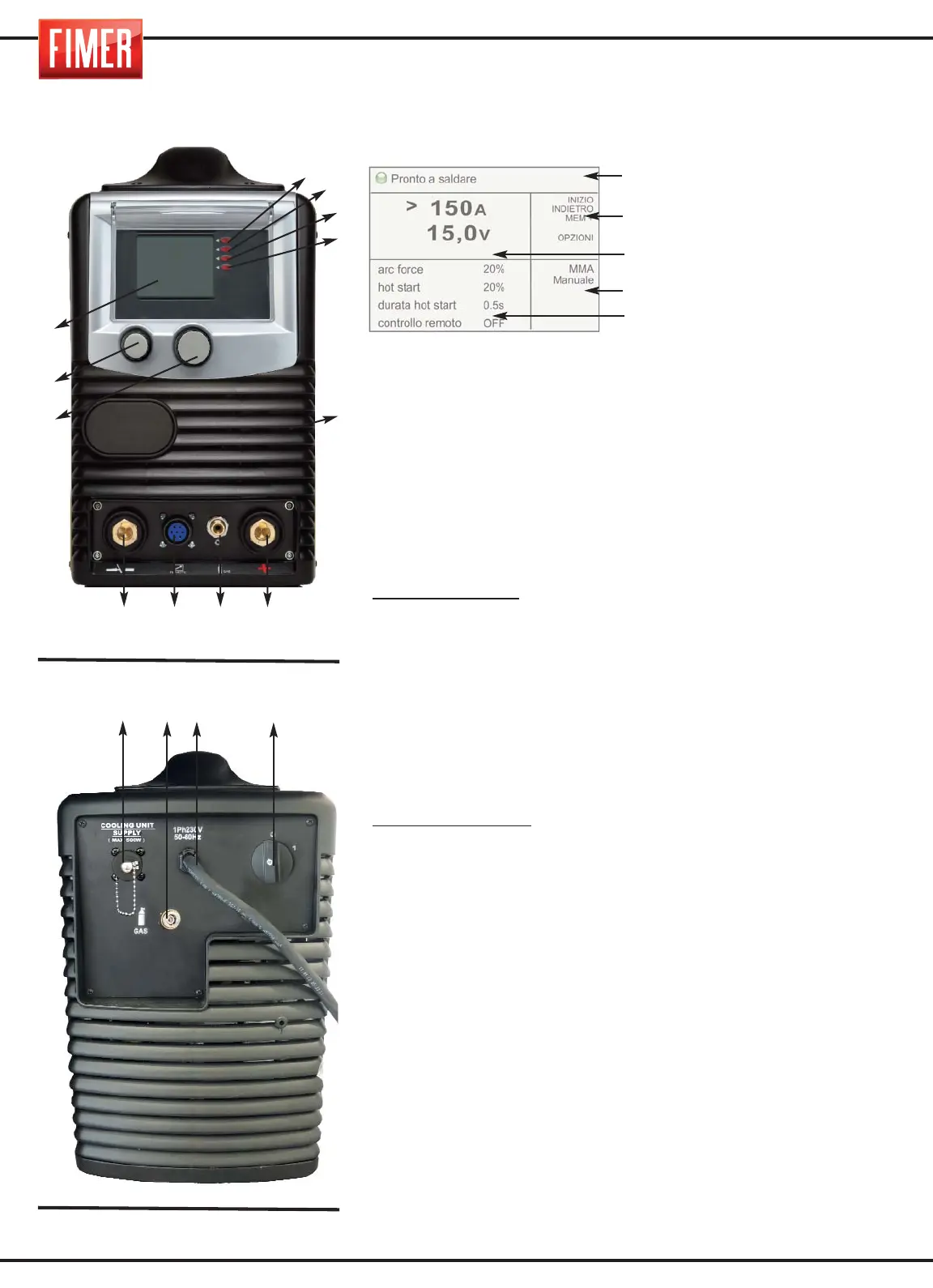

FIGURA 1:
In modalità saldatura il display è diviso in 5 zone principali:
Parte 1: Stato della macchina
Parte 2: Significato dei pulsanti attivi (pulsanti 2, 3, 4, 5 di fig.1)
Parte 3: Valore delle grandezze impostate
Parte 4: Tipo di processo selezionato
Parte 5: Indica i valori impostabili per i vari parametri di saldatura
(per variare il valore impostato evidenziarlo tramite la manopola
10 e confermare la scelta premendo la manopola stessa; il valore
viene evidenziato in contrasto. Ruotando la manopola si varia il
valore, per confermare il nuovo valore occorre premere
nuovamente la manopola 10).
Valore evidenziato:
Indica il parametro che viene variato tramite la
manopola 10.
VISUALIZZAZIONI:
- All’accensione viene visualizzato il logo Fimer e la revisione del
Firmware caricata.
PULSANTI DI COMANDO: (2, 3, 4, 5 di fig.1)
Ad ogni pulsante di comando è associata una specifica funzione
visualizzata sul display.
9. Manopola di impostazione del parametro principale di saldatura:
tramite questa manopola si imposta il parametro principale di saldatura:
Saldatura MMA/TIG:
imposta la corrente di saldatura.
11. Griglie di aerazione (non devono mai essere ostruite).
12. Presa dinse frontale “-”: presa polo negativo. Presa di
collegamento della torcia in modalità TIG.
Modalità MMA: Pinza di massa
13. Connettore per controllo remoto.
14. Presa dinse frontale “+”: presa polo positivo.
Modalità MMA: Pinza porta elettrodo
Modalità TIG: Pinza di massa
15. Uscita Gas:
Modalità MMA: inattiva
Modalità TIG: connessione gas alla torcia di saldatura
FIGURA 2:
17. Interruttore ON-OFF: accende e spegne la macchina.
18. Cavo di ingresso: Cavo di collegamento alla rete elettrica.
19. Ingresso gas di saldatura:
Modalità MMA: non usato
Modalità TIG: connessione gas alla bombola
20. CONNETTORE ALIMENTAZIONE CENTRALINA DI
RAFFREDDAMENTO
