16
9. NETZANSCHLÜSSE
Vor dem Verbinden mit der Stromquelle kontrollieren
Sie die Spannung, Phasenzahl und die Frequenz
der Stromversorgung. Überprüfen Sie weiterhin,
dass der gelieferte Stecker mit den Steckdosen
Ihres Landes übereinstimmt. Stellen Sie sicher,
dass die gelieferte Stromstärke zum Betrieb des
Geräts ausreicht (Spannungsrange).
Das Gerät verfügt über ein spezielles Netzkabel,
das nicht verlängert werden sollte. Sollte dies
notwendig sein, verwenden Sie ein
Verlängerungskabel mit gleichem oder größerem
Querschnitt je nach Länge des Kabels.
Das Dreipol- + Erdungskabel muss einen
Querschnitt von mindestens 2.5 mm² besitzen.
10. FERNVERBINDUNG

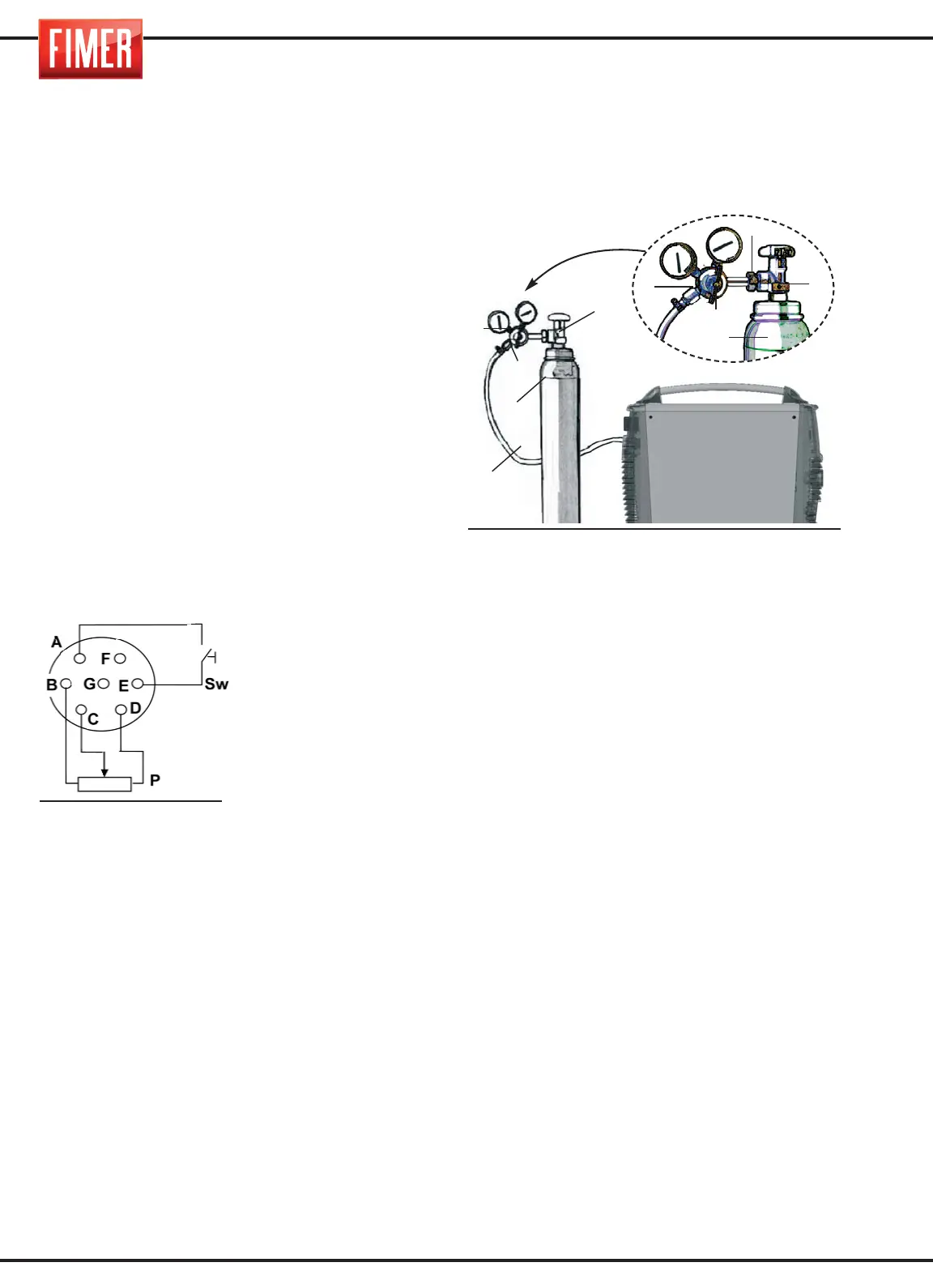

In Abb. 7 sind die Verbindungen zum
Fernanschluss (13 der Abb. 1) angegeben.
Wo:
Sw ist der
Brennerkopfschalter
P ist der Potenzregler für
die Überwachung der
Stromstärke.
10.1 FERNBEDIENUNG DER
STROMSTÄRKE
Über den Fernanschluss 13 der Abb. 1 kann die
Stromstärkenreglung dicht an den Schweißort
gebracht werden. Dafür muss eine Verbindung zum
Potenzregler P der Abb. 7 hergestellt werden. Der
Wert des Potenzreglers ist nicht kritisch: Es können
Komponenten zwischen 2.2kOhm und 10kOhm
1/2W verwendet werden.
Durch Drehen des Potenzreglers kann die
Stromstärke auf einer Bandbreite zwischen dem
minimalen Strom von der Anzeige und der
eingestellte Wert.
11. AUSGANGSANSCHLÜSSE
Die Verbindung der Schweißkabel erfolgt über ein
Schnellverbindungssystem mit speziellen
Verbindungsstücken.
12. ANSCHLUSS DER GASFLASCHE
UND DES GASREGLERS
Nur für WIG Schweißen. Sollten Sie das
Schweißverfahren MMA verwenden, dann
überspringen Sie dieses Kapitel.
1. Verbinden Sie den Druckregler (2) mit der
Gasflasche (3). Überprüfen Sie, das der Regler
dem Gasdruck der Flasche entspricht. Ziehen Sie
die Verbindungsmutter (6) des Reglers (2) an der
Gasflasche (3) fest. Ziehen Sie nicht zu fest an.
Übermäßige Kraft kann das Ventil (1) der
Gasflasche beschädigen.
2. Verbinden Sie die Gasleitung (4) mit dem Regler
(2) und befestigen Sie diese mit einer Rohrschelle (5).
3. Kontrollieren Sie, dass der Gasschlauch korrekt
mit dem Schweißgerät verbunden ist.
4. Öffnen Sie das Ventil (1) der Gasflasche (3).
Drücken Sie den Schalter des Brennerkopfes und
überprüfen Sie den korrekten Gasfluss.
Achtung: Die Gasflasche enthält unter Druck
stehendes Gas, mit Vorsicht behandeln. Eine
unsachgemäße Handhabung kann zu schweren
Unfällen führen.
Stellen Sie die Gasflaschen nie übereinander und
setzen Sie sie nie übermäßiger Hitze, Flammen
oder Funken aus. Schlagen Sie die Gasflaschen
nicht gegeneinander. Für weitere Informationen
zum Gebrauch und der Handhabung von
Gasflaschen kontaktieren Sie Ihren Lieferanten.
Achtung: Verwenden Sie die Gasflaschen nicht,
wenn sie beschädigt ist: Kontaktieren Sie
umgehend Ihren Lieferanten.
13. NORMALE WARTUNG
DES GERÄTS
Entfernen Sie regelmäßig alle drei Monate mit
schwacher Druckluft den Staub von der
Luftansaugdüse. Richten Sie den Luftstrom vom
Inneren des Geräts nach Außen, um keinen
Schmutz ins Innere des Geräts zu blasen.
Für diese Eingriffe ist zu überprüfen, dass das Gerät
nicht mit der Stromversorgung verbunden ist.
4
3
2
1
6
2
5
1
3
5
Abb.9
Abb.7
