6
En la modalidad de soldadura el display está dividido en 5 zonas
principales:
Parte 1: Estado de la máquina
Parte 2: Significado de los botones activos (botones 2, 3, 4, 5
de la fig.1)
Parte 3: Significado de los valores programados
Parte 4: Tipo de proceso selección
Parte 5: Indica los valores programados para los varios parámetros
de soldadura (para variar el valor programado, evidenciarlo con la
ruedecilla 10 y confirmar la elección pulsando la misma ruedecilla;
el valor se evidenciará en negativo. Si se gira la ruedecilla, se
variará el valor; para confirmar el nuevo valor habrá que pulsar de
nuevo la ruedecilla 10).
Valor evidenciado:
Indica el parámetro que se varía con la
ruedecilla 10.
PUNTOS DE VISTA:
- Cuando se enciende, visualiza el logotipo Fimer y la revisión del
Firmware.
BOTÓN DE MANDO: (2, 3, 4, 5 di fig.1)
Ad ogni pulsante di comando è associata una specifica funzione
visualizzata sul display.
9. Ruedecilla de ajuste del parámetro principal de soldadura:
con esta ruedecilla se ajusta el parámetro principal de soldadura:
Soldadura MMA/TIG:
ajusta la corriente de soldadura.
11. Rejillas de aireación (nunca deberán estar obstruidas).
12. Toma Dinse frontal “-”: toma polo negativo.
Caja de conexión de la antorcha TIG modo.
Modalidad MMA: Pinza de masa
13. Conector para control remoto de la corriente.
14.Toma Dinse frontal “+”: toma polo positivo.
Modalidad MMA: Pinza porta-electrodos
Modalidad TIG: Pinza de masa
15. Salida GAS:
Modalidad MMA: inactiva
Modalidad TIG: Conexión Gas a la antorcha de soldadura
FIGURA 2:
17. Interruptor ON-OFF: enciende y apaga la máquina
18. Cable de entrada: cable de conexión a la red con enchufe.
19. Entrada gas de soldadura:
Modalidad MMA: No usado
Modalidad TIG: Conexión GAS a la bombona
20. CONECTOR DE ALIMENTACIÓN CENTRALITA DE
ENFRIAMIENTO
Fig. 1

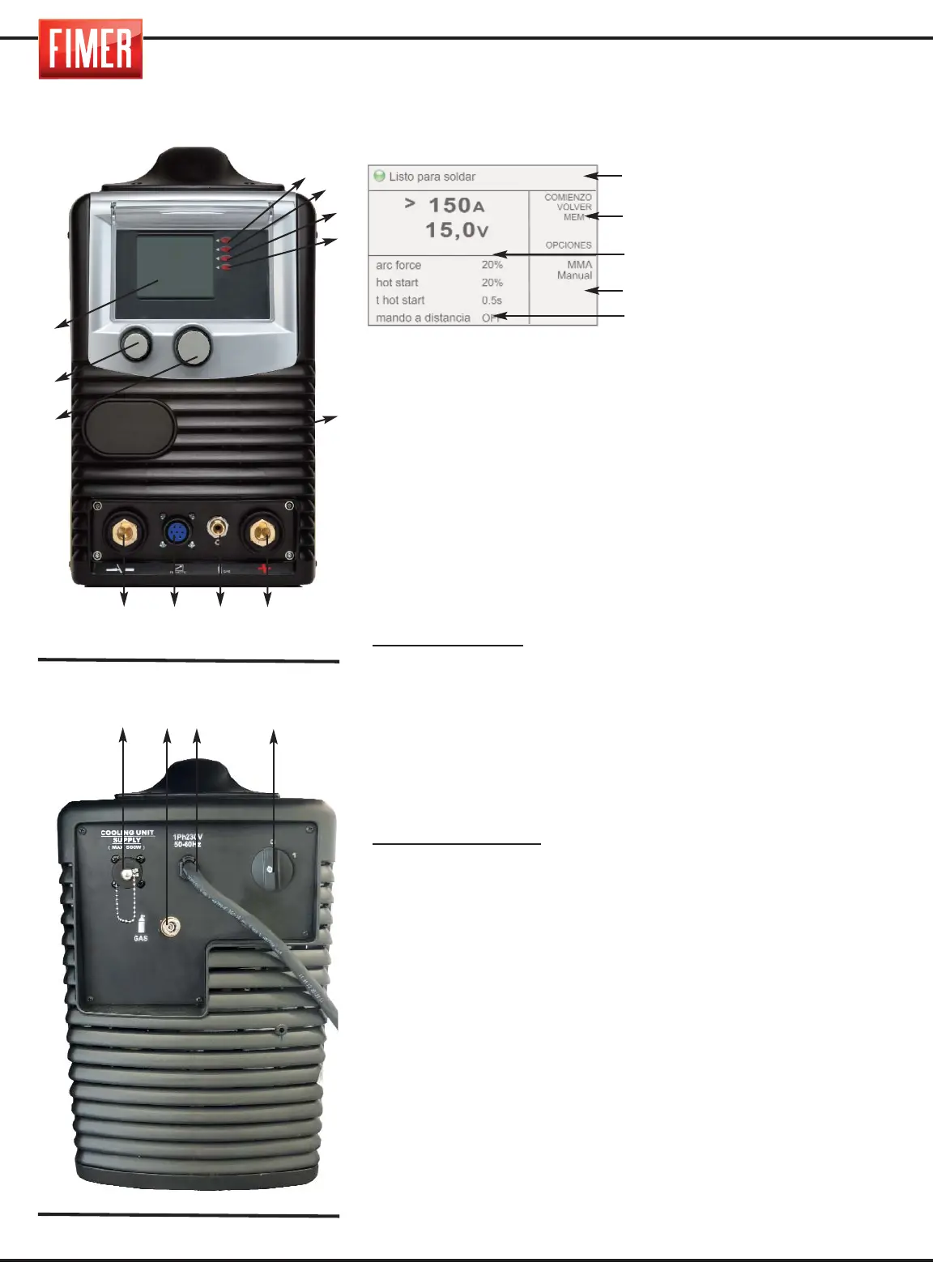

2. DESCRIPCIÓN DEL APARATO
Parte 1
Parte 2
Parte 3
Parte 4
Parte 5
Display Gráfico:
El display 3,5 pulgadas
a color'' visualizará
diferentes pantallas
dependiendo de si se
encuentra en la
modalidad de soldadura
o en la modalidad de
ajuste.
17
18
Fig. 2
20 19
10
9
15
14
13
12
2
3
4
5
1
11
