Fimer TT205 DC - Beschreibung des Geräts

6

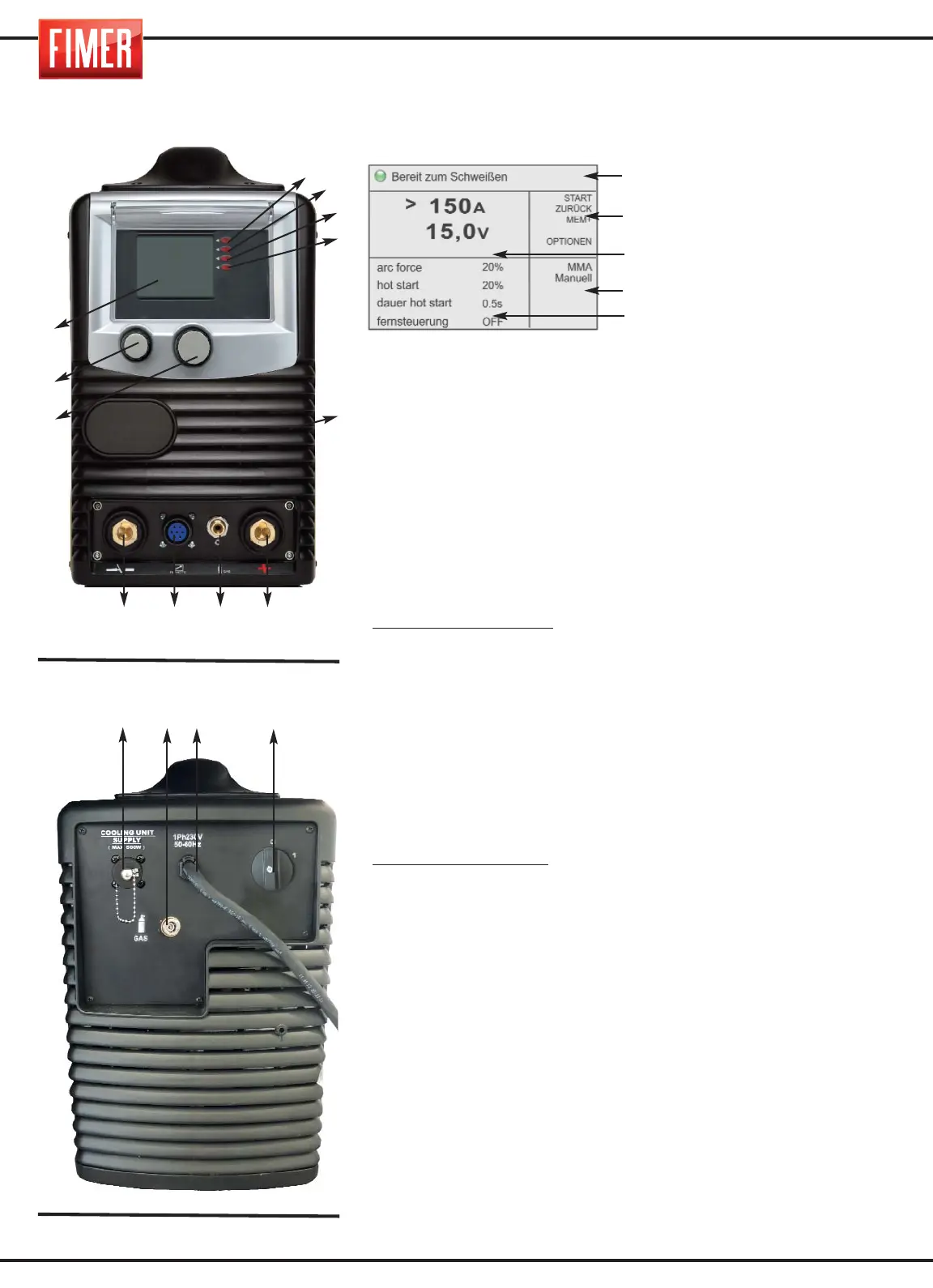

ABBILDUNG 1:
Bei gewähltem Schweißmodus ist die Bildschirmseite in 5 Hauptbereiche
untergliedert:
Bereich 1: Maschinenstatus
Bereich 2: Bedeutung der aktiven Tasten (Tasten 2, 3, 4, 5 in
Abb.1)
Bereich 3: Eingestellter Größenwert
Bereich 4: Art des verfahren ausgewählt
Bereich 5: Zeigt die für die verschiedenen Schweißparameter eingestellten
Werte an (zur Veränderung des eingestellten Werts Parameter mit
Drehknopf 10 anwählen und Drehknopf zur Bestätigung drücken; Der
angewählte Wert wird gekennzeichnet. Durch Drehen des Drehknopfs wird
der Wert verändert, zur Bestätigung des neuen Werts muss der Drehknopf
10 erneut gedrückt werden).
Gekennzeichneter Wert:
Zeigt den Parameter an, der mit Drehknopf
10 verstellt wird.
ANSICHTEN :
- Beim Einschalten werden das Fimer Firmenlogo und die Revision der
Firmware angezeigt.
BEDIENSCHALTER: (2, 3, 4, 5 der Abb. 1)
Jedem Schalter wird eine spezielle Funktion zugewiesen, die auf dem
Display angezeigt wird.
9. Drehknopf für die Einstellung der wichtigsten
Schweißparameter: Mit diesem Drehknopf wird der wichtigste
Schweißparameter eingestellt:
MMA/WIG Schweißen:
zur Einstellung des Schweißstroms.
11. Belüftungsgitter (stets freizuhalten).
12. “-” Buchse an der Vorderseite: Stecker mit -Pol.
Anschlussbuchse WIG-Modus.
MMA-Modus: Massezange
13. Stecker für die Überwachung der Stromstärke.
14. “+” Buchse an der Vorderseite:presa polo positivo.
MMA-Modus: Elektrodenhalterzange
WIG-Modus: Massezange
15. GAS-Ausgang:
MMA-Modus: nicht aktiv
WIG-Modus: Gasanschluss für den Schweißbrenner
ABBILDUNG 2:
17. EIN-AUS-Schalter: Zum Ein- und Ausschalten der Maschine
18. Eingangskabel: Netzverbindungskabel mit Netzstecker.
19. Schweißgas-Eingang
MMA-Modus: Nicht verwendet
WIG-Modus: Anschluss an die Gasflasche
20. NETZSTECKER FÜR KÜHLZENTRALE
Abb. 1
2. BESCHREIBUNG DES GERÄTS
Teil
1
Teil 2
Teil 3
Teil 4
Teil 5
1. Graphic Display:
Auf dem Display 3,5 Zoll
Farb'' werden ja nach
Schweißmodus oder
Einstellungsmodus
verschiedene
Bildschirmseiten angezeigt.
17
18
Fig. 2
20 19
10
9
15
14
13
12
2
3
4
5
1
11
