102
? всегда проверять, чтобы при неиспользуемой духовке ручки находились в выключенном положении;
? в случае принятия решения о прекращении эксплуатации изделия отсоедините его от сети
электропитания.
? Изготовитель снимает с себя всякую ответственность за ущерб, возникающий вследствие:
неправильной установки; неподходящих, ошибочных и несообразных способов использования.
Установка
Внимание:
установку прибора следует выполнять в соответствии с действующими нормами и
правилами. Установка должна выполняться только специализированным и уполномоченным
персоналом.
Сведения о характеристиках мебели
Компоненты мебели, в которую встраивается духовка (пластмасса и фанеровка), должны быть
склеены клеями, устойчивыми к высокой температуре (макс. 100°C): использование неподходящих
материалов и клеев может привести к деформациям и отклеиванию. В мебели должны быть
предусмотрены свободные проходы для электрических соединений. Мебель, в которую
встраивается духовка, должна быть достаточно прочной для того, чтобы выдерживать ее вес.
Духовка должна быть надежно закреплена в предусмотренной для этого нише. Духовка может
встраиваться в кухонный шкаф или под столешницу сборной кухонной мебели; при этом должна
быть обеспечена необходимая вентиляция.
Указания по монтажу
Модели (DG72M < DM72M < DM74M < GA74M < DC72M < EM74M < CM74M)
Измерьте толщину стенки (S) мебели, обычно равную 16, 18 или 20 мм.
Стенка 16 мм:
установите на каждой крепежной скобе (F) 2 бобышки (T) с указанным на них
номером
16
.
Стенка 18 мм:
установите на каждой крепежной скобе (F) 2 бобышки (T) с указанным на них
номером
18
.
Стенка 20 мм:
для 20?мм стенки установки бобышек не требуется.
Установите скобы (F), приложив их к стенке мебели и снизу к дну, на котором будет стоять духовка.
Закрепите скобы (F) с помощью винтов (V). Вставьте духовку в отсек, полностью откройте дверцу
и прикрепите духовку к скобам (F), используя 4 винта (V) и 4 пластиковых шайбы (D).

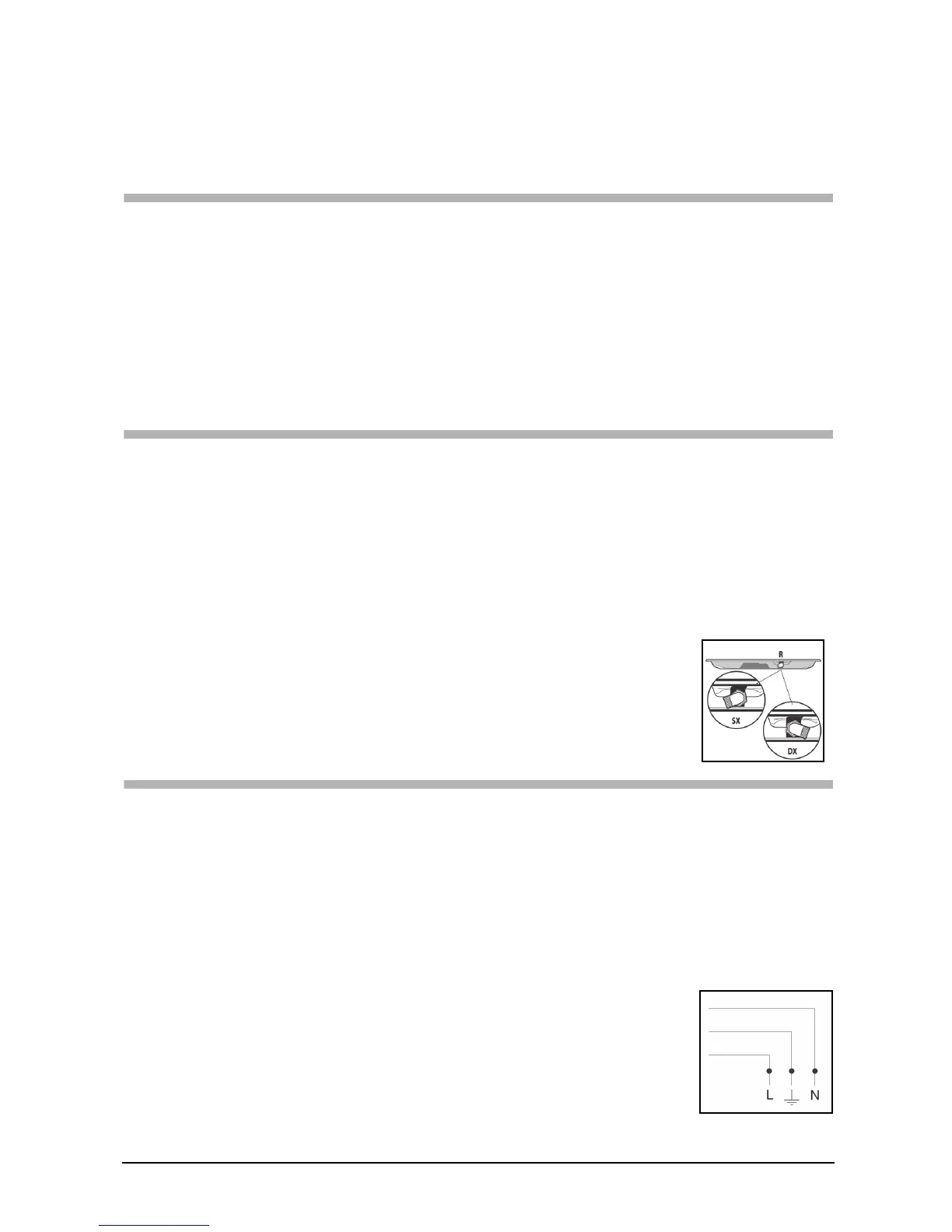

Модели (KR72M < AX72M < SUPER TECH57 < AD72M < AX76M < NE72M < KU72M)
Вставьте прибор в проем; закрепите корпус духовки 4 винтами, входящими в
комплект поставки, на стенках мебели, используя имеющиеся отверстия.
В случае установки под варочной панелью предварительно разверните
вправо или влево патрубок этой панели (R), чтобы обеспечить правильную
установку духовки.
Подключение к электрической сети
Духовка FRANKE снабжена трехполюсным электрическим кабелем питания со свободными концами.
В случае стационарного соединения, на участке между духовкой и сетью электропитания должен
быть установлен выключатель с расстоянием между разомкнутыми контактами не менее 3 мм,
обеспечивающий полное отключение прибора в условиях перенапряжения категории III.
Проверяйте следующее:
a) вилка и розетка должны быть рассчитаны на ток 16A
b) как вилка, так и розетка должны быть легко доступны и установлены так, чтобы исключить
возможность прикосновения к находящимся под напряжением частям при установке вилки в
розетку и ее вынимании из нее
c) вилка должна вставляться без приложения усилия
d) при встраивании в мебель духовка не должна опираться на вилку, вставленную в розетку
e) в одну розетку не должны включаться кабели питания двух приборов
f) в случае замены кабеля питания необходимо использовать кабель типа
H05VV?F с сечением 3 x 1,5 мм2 типа H05VV?F
g) при подключении необходимо строго соблюдать полярность
(коричневый провод = фаза синий провод = нейтраль желто?зеленый
провод = земля)
Примечание:
Убедитесь, что характеристики электрической сети у Вас дома
(напряжение, максимальная мощность и ток) соответствуют номинальным
характеристикам приобретенной вами духовки FRANKE.
СИНИЙ
ЖЕЛТО?ЗЕЛЕНЫЙ
КОРИЧНЕВЫЙ
