72
Instalação
Atenção:
a instalação deve ser feita em conformidade com as normas e prescrições vigentes no país de instalação. Deve
ser efectuada exclusivamente por pessoal técnico autorizado.
Notas sobre as características do móvel
A cola dos componentes dos móveis embutidos (materiais plásticos, madeira folheada) deve ser resistente ao calor
(máximo: 100°C): materiais e colas não próprios podem deformar e soltar. O móvel deve permitir a passagem das
ligações eléctricas. O móvel no qual o forno será embutido deve suportar o peso do aparelho.
O forno deve ser montado de uma forma segura no espaço previsto. O forno pode ser inserido dentro um móvel tipo
coluna ou debaixo de um móvel modular, desde que suficientemente arejados.
Instruções de montagem
Modelos (DG72M - DM72M - DM74M - GA74M - DC72M - EM74M - CM74M)
Meça a largura da parede lateral (S) do móvel que normalmente é de 16, 18 ou 20 mm.
Parede lateral de 16:
posicione em cada suporte de fixação (F) 2 calços (T) com indicação do número
16
.
Parede lateral de 18:
posicione em cada suporte de fixação (F) 2 calços (T) com indicação do número
18
.
Parede lateral de 20:
para a parede lateral de 20 mm não é necessário introduzir nenhum calço.
Fixe os suportes (F) nas paredes do móvel e no plano de suporte do forno.
Fixe os suportes (F) com os parafusos (V). Insira o forno no móvel, abra completamente a porta e fixe-o nos suportes (F)
utilizando os 4 parafusos (V) e os 4 distanciadores de plástico (D).
Modelos (KR72M - AX72M - SUPER TECH57 - AD72M - AX76M - NE72M - KU72M)
Insira o aparelho no vão; fixe o corpo no móvel com os 4 parafusos fornecidos utilizando os
orifícios dos painéis laterais.

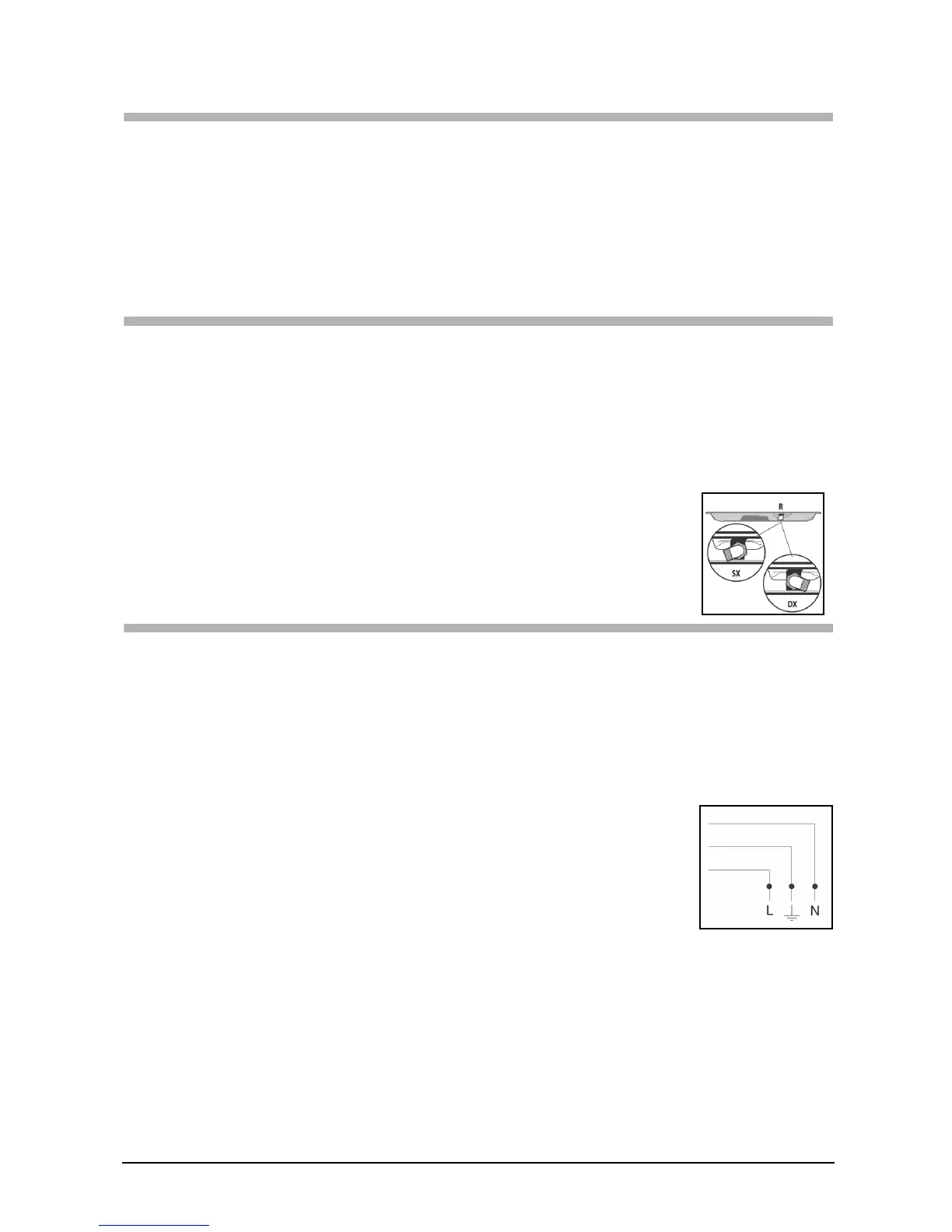

Se colocar o forno por baixo de uma placa de cozinha, rode primeiro a união do plano (R) para
a direita ou para a esquerda, para permitir a introdução correcta do forno.
Ligação à rede eléctrica
O forno FRANKE é fornecido com um cabo de alimentação tripolar com terminais livres.
Se o forno for ligado permanentemente à rede de alimentação, prepare um dispositivo que assegure a desconexão da
rede, com uma distância de abertura dos contactos (de pelo menos 3 mm) que permita a desconexão completa nas
condições da categoria de sobretensão III. Certifique-se de que:
a) a ficha e a tomada são adequadas a uma corrente de 16A
b) ambas estão facilmente acessíveis e colocadas de modo que nenhuma parte sob tensão possa estar acessível durante
a introdução ou remoção da ficha
c) a ficha pode ser inserida sem dificuldade
d) uma vez inserida a ficha, o forno não está apoiado na mesma quando é instalado no móvel
e) não estão ligados os terminais de dois aparelhos à mesma ficha
f)
em caso de substituição do cabo de alimentação, é utilizado um com 3 x 1.5 m
2
e do tipo
H05VV-F
g) é fundamental que sejam respeitadas as polaridades de engate dos terminais livres
(Castanho=Fase – Azul=Neutro – Amarelo/Verde=Terra)
N:
certifique-se de que as características da sua linha elétrica doméstica (tensão, potência
máxima e corrente), são compatíveis com as do seu forno FRANKE.
AZUL
AMARELO-VERDE
CASTANHO
