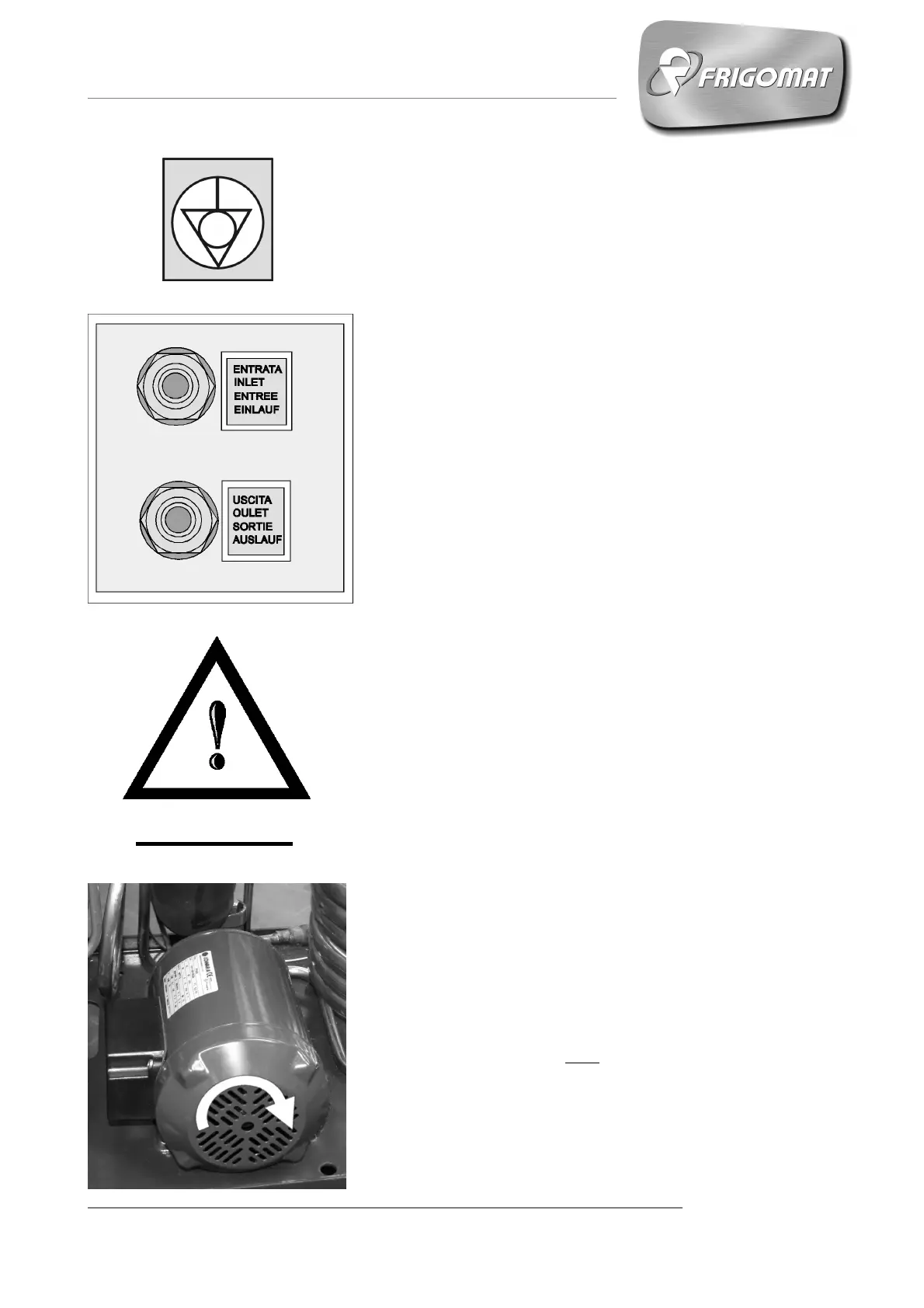

• Se necessario effettuare un collegamento
equipotenziale utilizzando la vite posta nella parte
posteriore della macchina, sotto al telaio, e
contraddistinta dal simbolo illustrato a sinistra.
• Verificare che l’alimentazione di rete della linea di
acqua fredda, destinata alla condensazione, abbia
valori di pressione compresi fra 1 e 3 BAR e
temperatura compresa fra 13° e 20°C.
• Collegare il tubo di alimentazione dell’acqua
fredda destinato alla condensazione sul
bocchettone di ingresso della macchina, come
mostrato in figura, mediante un raccordo da Ø1/2”
e interporre un rubinetto a saracinesca di
intercettazione idrica posizionato alla portata
dell’operatore.
• Collegare il tubo di scarico dell’acqua di
condensazione sul bocchettone di uscita della
macchina, come mostrato in figura, mediante un
raccordo da Ø1/2”.
• Sia per i collegamenti di mandata che di scarico e’
opportuno usare sempre tubi nuovi e idonei per
acqua calda e per pressioni fino a 10 bar; non
riutilizzare mai tubi obsoleti o consumati. Utilizzare
opportune fascette stringitubo a vite DIN 3017.
• Il tubo di scarico dell’acqua deve avere una
pendenza minima di 3 cm per ogni metro di
lunghezza.
• Dopo aver collegato le tubazioni di ingresso e di
uscita acqua, aprire il rubinetto di intercettazione e
assicurarsi che, a macchina ferma, non vi sia
fuoriuscita di acqua dallo scarico.
• Chiudere l’interruttore generale, quindi premere il
pulsante CONSERVAZIONE per verificare quanto
segue:
1. Collegamento fasi nella spina.
Il motore agitatore della macchina è collegato
ad un inverter che garantisce il corretto senso
di rotazione (antiorario) anche se le fasi nella
spina sono invertite.
Durante l’installazione è, quindi, possibile
verificare che le fasi siano collegate
correttamente solo osservando che il senso di
rotazione della pompa glicole corrisponda a
quello indicato dalla freccia posizionata sulla
pompa stessa.
Se il senso di rotazione della pompa glicole non
fosse corretto, si possono verificare perdite di
INVERTER
