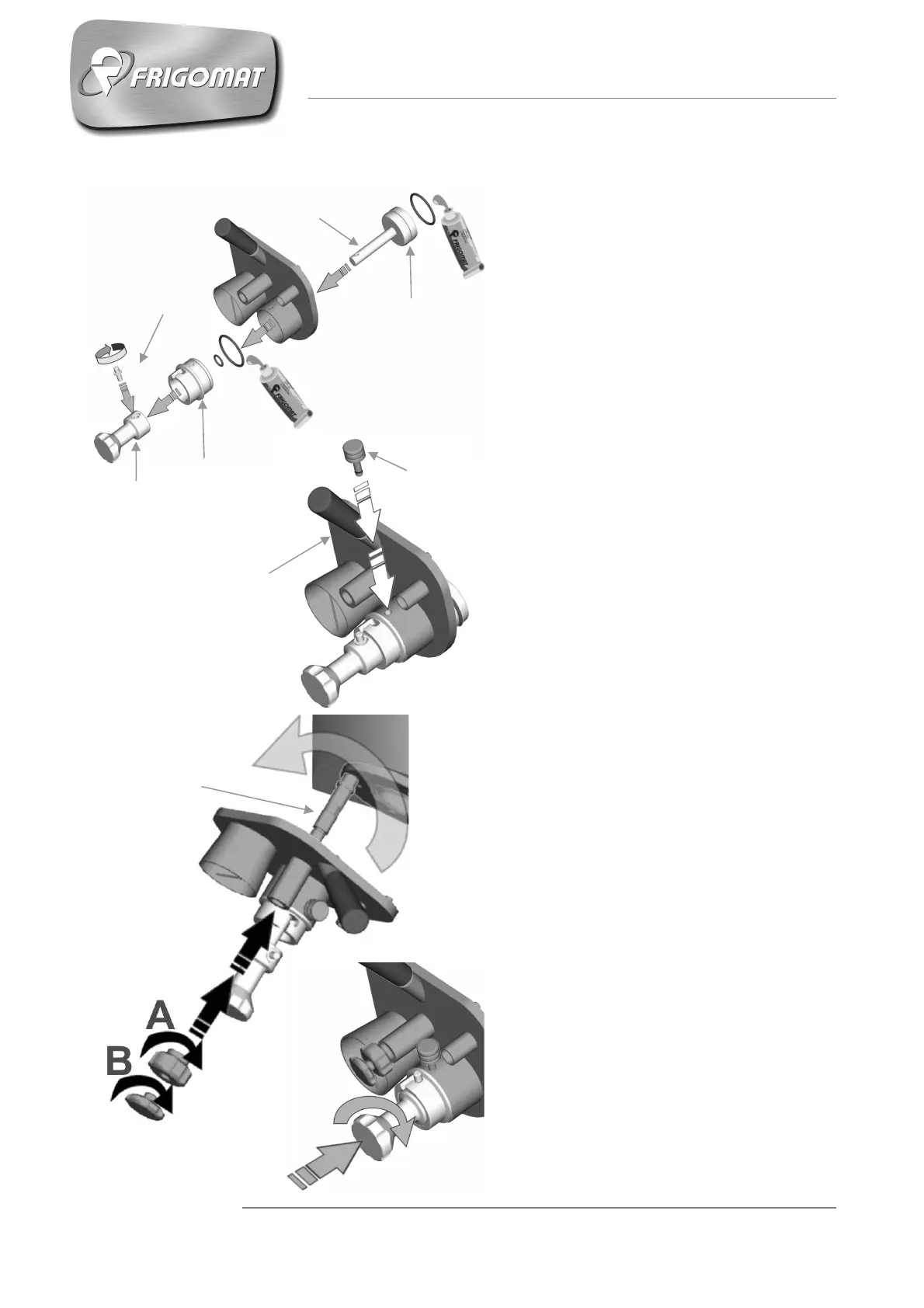

ASSEMBLAGGIO DEL RUBINETTO CHEF 30 LCD - CHEF 60 LCD
- Inserire le guarnizioni Or nel fondello in
plastica, sul pistone in acciaio e nella
sede intorno al condotto di scarico sulla
macchina; lubrificarli con il lubrificante
Frigomat in dotazione.
- Inserire il pistone nel fondello come
illustrato in figura.
- Posizionare il pomolo sullo stelo del
pistone e avvitare il perno in acciaio.
Verificare che il pistone scorra
agevolmente nella sede (fig. 1).
- Inserire il pistone completo nel condotto
rubinetto della macchina, fare coincidere
il foro sul fondello con il corrispondente
sul corpo rubinetto e inserire la spina di
bloccaggio(fig. 2).
- Inserire il corpo rubinetto sul perno
filettato e avvitare il dado “A” fino al
corretto serraggio. Bloccare il rubinetto
avvitando a fondo il secondo dado di
sicurezza “B” (fig.3).
- Ruotare il rubinetto fino alla posizione di
chiusura, inserire il pistone nel condotto
rubinetto della macchina e ruotare
pomolo nel fondello di pochi gradi fino
alla posizione di blocco (fig.4 ).
Fig.2
Fig.1
Fig.3
Fig.4
RUBINETTO
BLOCCAGGIO
FILETTATO
