3

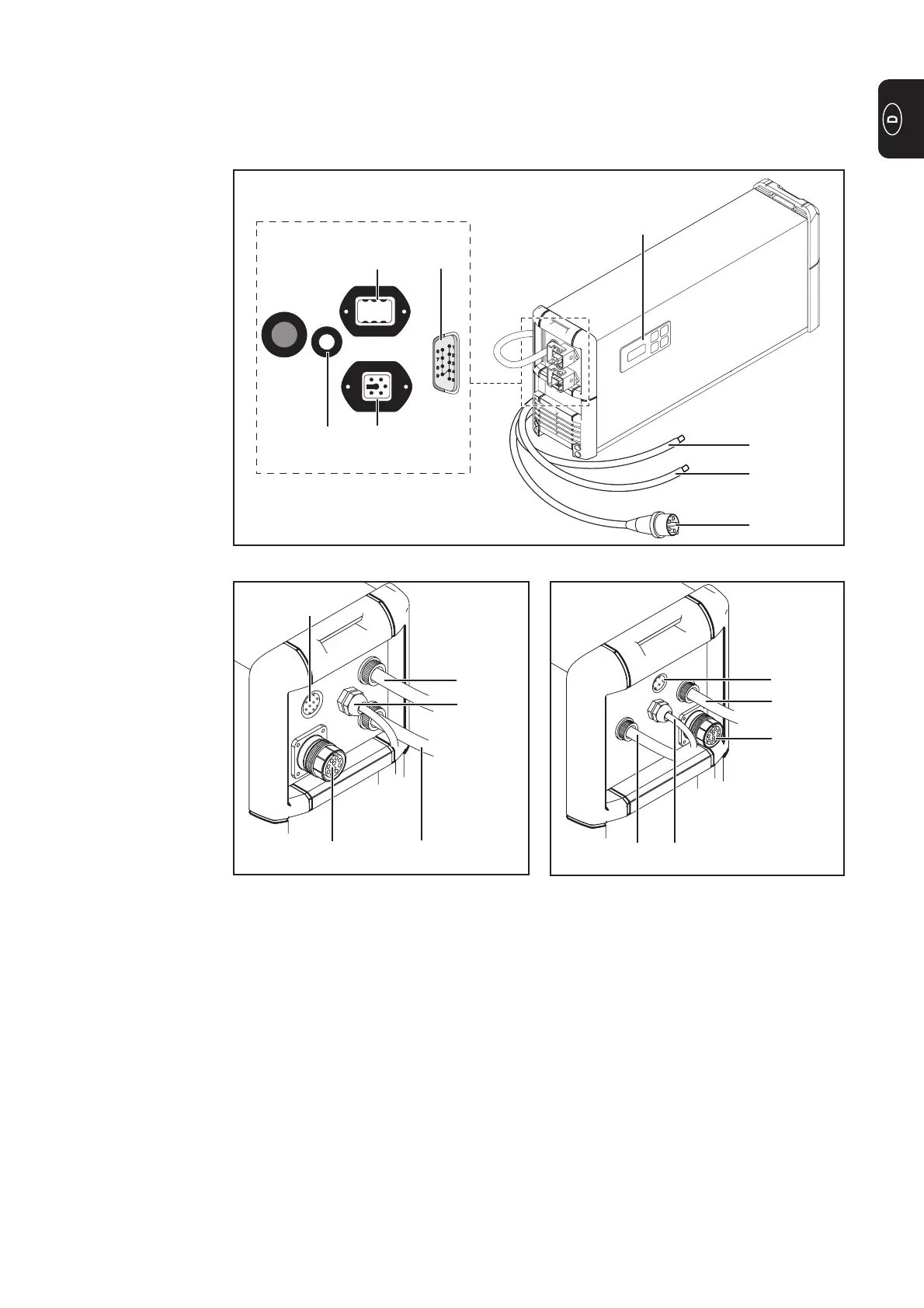

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(3)
(1)
(2)
(4)
(9)(7)
(6)
(13)
(7) (8)
Abb.2 Geräterückseite Variante 1
(12)
(11)
(2)
(10) (3)
(12)
(3)
(11)
(10)
Abb.3 Geräterückseite Variante 2
Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse
(1) Netzkabel / -Stecker
(2) (-) Ladeleitung
(3) (+) Ladeleitung
(4) Multifunktionspanel mit integriertem Display und Folientastatur
(5) Option serielle Schnittstelle RS 232
(6) Option temperaturgeführtes Laden
(7) Option externe Elektrolytumwälzpumpe - Stecker X6 / X7
(8) Option Aquamatic / Ladeende
(9) Option externer Stop
(10) Standardisierte Anschlussbuchse LocalNet für Option Fernanzeige
(11) Option interne Elektrolytumwälzung: Druckluft-Ausgang
(12) Option interne Elektrolytumwälzung: Luftansaugung mit Luftfilter
(13) Option Relaiskarte: Durchführung Steuerleitungen
(5)
(2)
X7
X6
