3

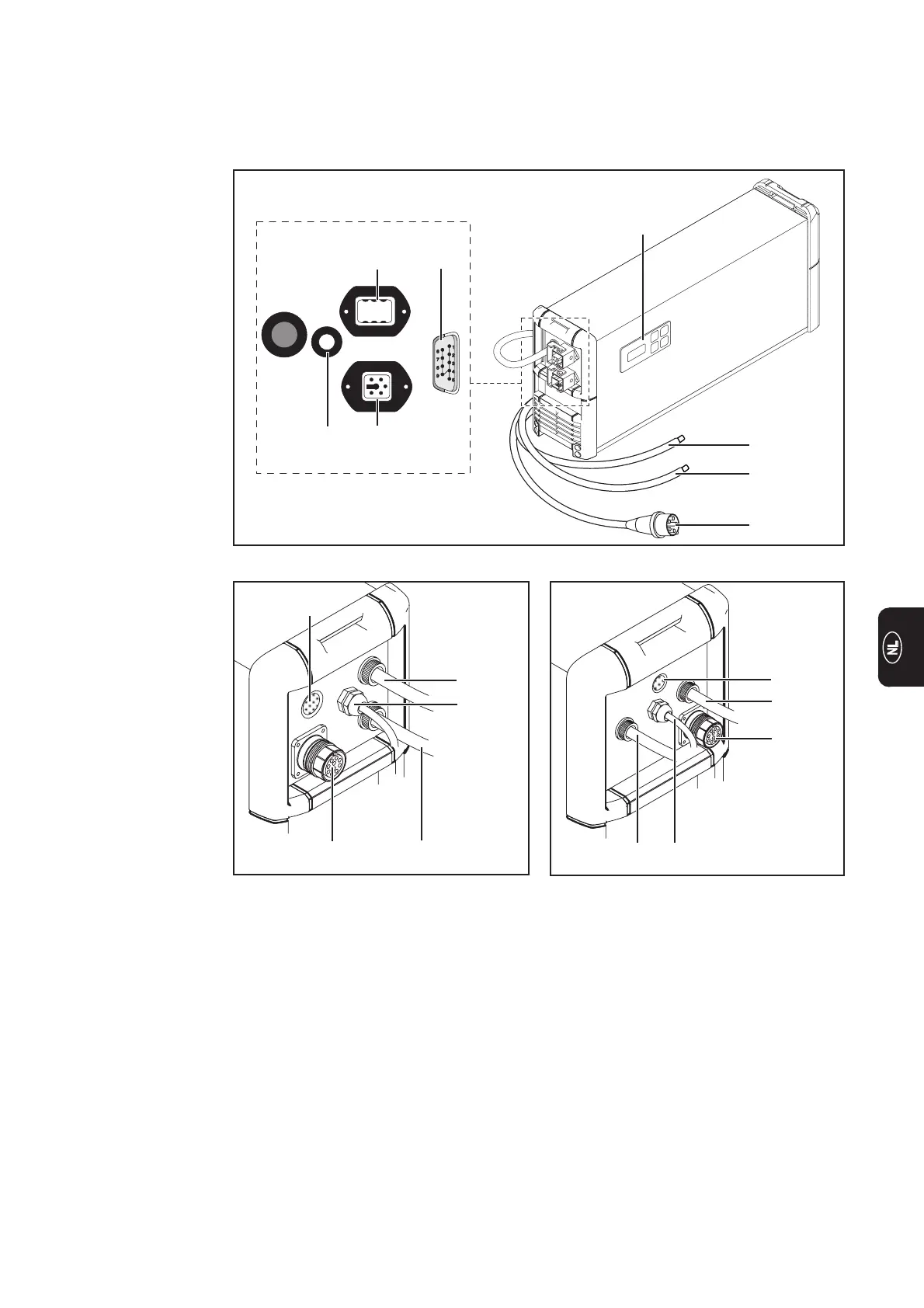

Afb. 1 Bedieningspaneel en aansluitingen aan de voorzijde
(3)
(1)
(2)
(4)
(9)(7)
(6)
(13)
(7) (8)
Afb. 2 Achterzijde van het apparaat - uitvoering 1
(12)
(11)
(2)
(10) (3)
(12)
(3)
(11)
(10)
Afb. 3 Achterzijde van het apparaat - uitvoering 2
Bedieningselementen en aansluitingen
Bedieningsele-
menten en aans-
luitingen
(1) Netvoedingskabel / -stekker
(2) (-) Laadkabel
(3) (+) Laadkabel
(4) Multifunctioneel paneel met geïntegreerd display en membraantoetsenbord
(5) Optionele seriële interface RS 232
(6) Optioneel temperatuurgestuurd laden
(7) Optioneel externe elektrolytcirculatiepomp - stekker X6 / X7
(8) Optioneel Aquamatic / laadeinde
(9) Optionele externe stop
(10) Standaardaansluitbus LocalNet voor optionele externe weergave
(11) Optionele interne elektrolytcirculatie: persluchtuitgang
(12) Optionele interne elektrolytcirculatie: luchtinlaat met luchtfilter
(13) Optionele relaiskaart: doorvoering besturingsleidingen
(5)
(2)
X7
X6
