10

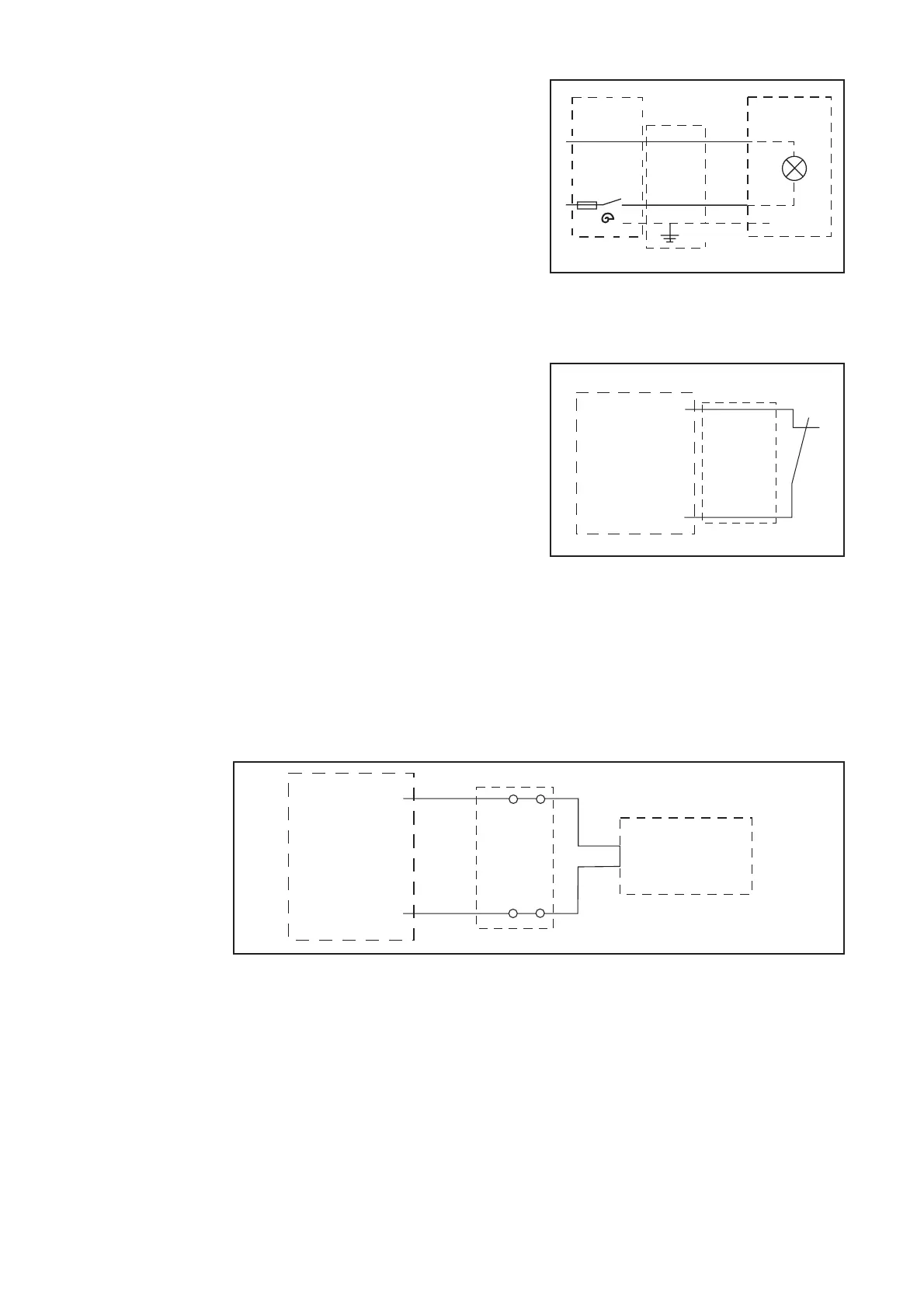

Afb. 8 Aansluitschema temperatuurvoeler
(1)
(2)
X 7/3
X 7/5
(1) Laadapparaat
(2) Temperatuurvoeler
X 7/3 (bruin)
X 7/5 (blauw)
Optioneel Aqua-
matic / laadeinde
Optionele externe
stop (pilot-relais)
Als de verbinding X 7/2 en X 7/5 wordt
verbroken, wordt het laadproces onderbro-
ken.
(1) Laadapparaat
X 7/2 (bruin)
X 7/5 (blauw)
Optioneel tempe-
ratuurgestuurd
laden
Wordt gebruikt voor accu’s met gebonden elektrolyt (gel, vlies) of accu’s die bij extreme
temperaturen worden gebruikt. De laadspanning wordt aangepast aan de accutempera-
tuur, zodat de accu sneller of beter beveiligd wordt geladen.
Belangrijk! Temperatuurvoeler op de juiste polen aansluiten en met de minpool van de
accu verbinden.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
De optie Aquamatic heeft betrekking op
geautomatiseerde besturing van een
magneetventiel voor het automatisch
vullen van de accu met water.
De optie Laadeinde kan worden gebruikt
voor besturing van een signaallampje.
Nadat het laden is voltooid, wordt het
relais automatisch gesloten.
(1) Laadapparaat
(2) Aquamatic / Laadeinde
Afb. 6 Aansluitschema Aquamatic / laadeinde
Afb. 7 Aansluitschema externe stop
(1)
X 7/2
X 7/5
