12
Storingmelder
Accu 100% geladen Accu 80% geladen
Bezig met laden

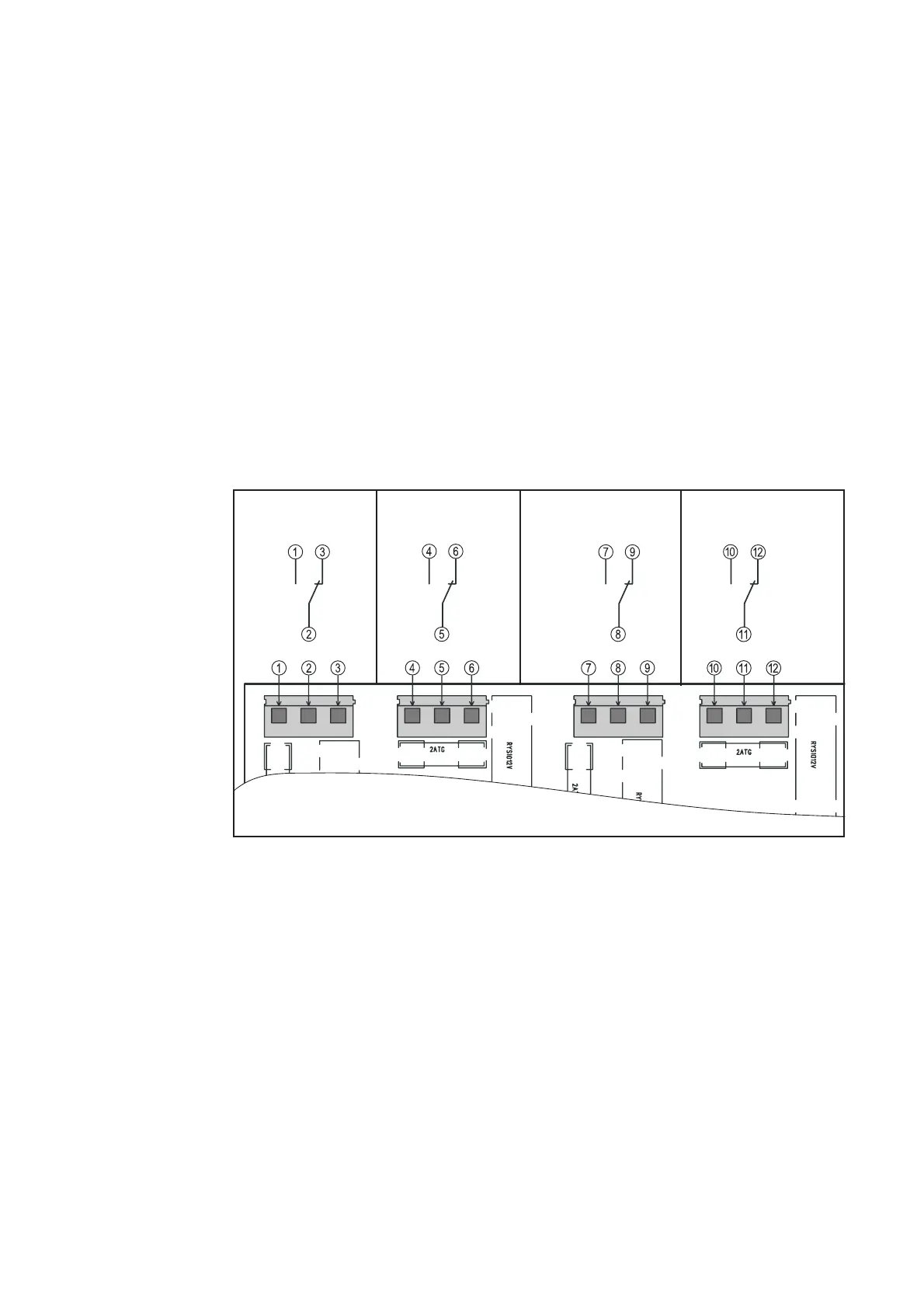

Afb. 11 Relaiskaart: Aansluiten van de relaiskabels
max.: 250 V AC/DC, 2 A / kabels
Optionele relaisk-
aart
De relaiskaart dient voor analyse
- van essentiële informatie over de bedrijfstoestand van het laadapparaat
- van de laadtoestand van de aangesloten accu
De analysekabels kunnen bijv. met een SPS of een procesbesturingssysteem verbonden
zijn.
De aansluitingen voor de analysekabels zijn spanningsvrije wisselcontacten met een
gemeenschappelijke wortel. De volgende informatie kan worden overgedragen:
- Accu wordt geladen / wordt niet geladen
- Accu voor 80% geladen
- Accu volledig geladen
- Laadapparaat werkt storingvrij / laadapparaat geeft een storingmelding (Error)
Kabels aansluiten op de relaiskaart
1. Laadapparaat van het net loskoppelen
2. Accu loskoppelen
3. Huis van de lader demonteren
4. De analysekabels aansluiten op de aansluitingen (1) en (2) van de relaiskaart
5. De analysekabels aan de voorzijde van de behuizing (zijde van netvoedingskabel)
door de voorgemonteerde opening (PG 11) voeren
6. Huis van de lader monteren
