3

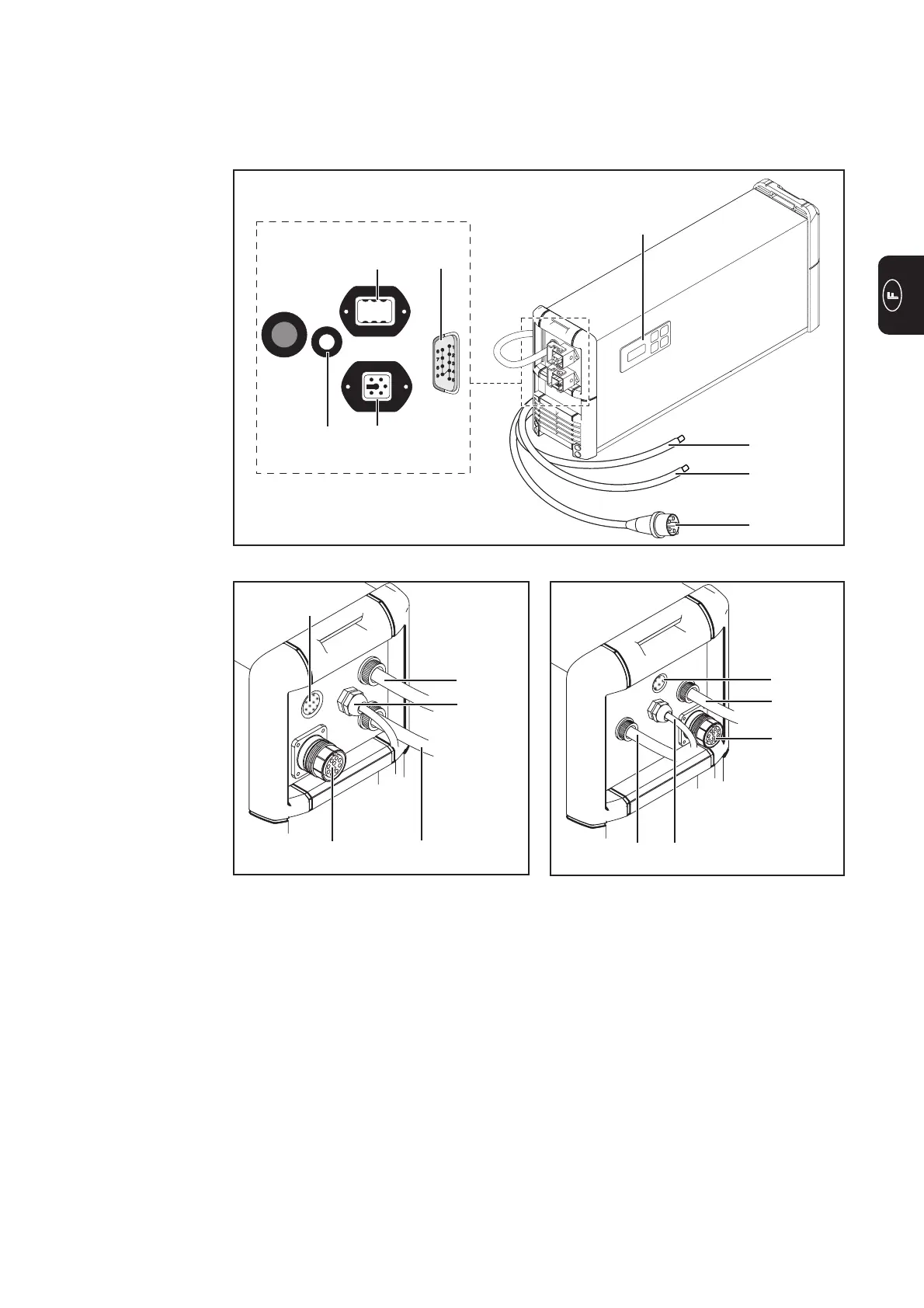

Fig.1 Panneau de commande et raccords à la façade avant
(3)
(1)
(2)
(4)
(9)(7)
(6)
(13)
(7) (8)
Fig. 2 Face arrière de l’appareil Variante 1
(12)
(11)
(2)
(10) (3)
(12)
(3)
(11)
(10)
Fig. 3 Face arrière de l’appareil Variante 2
Éléments de commande et connexions
Éléments de
commande et
connexions
(1) Câble / prise d’alimentation
(2) Câble de chargement (-)
(3) Câble de chargement (+)
(4) Panneau multi fonctions avec affichage intégré et clavier à membrane
(5) Option Interface sérielle RS 232
(6) Option Chargement en fonction de la température
(7) Option Pompe de recirculation de l’électrolyte externe - Prise X6 / X7
(8) Option Aquamatic / Fin de chargement
(9) Option Arrêt externe
(10) Connecteur standardisé LocalNet pour option Affichage à distance
(11) Option Recirculation de l’électrolyte interne : sortie d’air comprimé
(12) Option Recirculation de l’électrolyte interne : aspiration d’air avec filtre à air
(13) Option Carte relais : passage pour câbles de commande
(5)
(2)
X7
X6
