12
Message d’erreur
Batterie chargée à
100%
Batterie chargée à
80%
Chargement en
cours

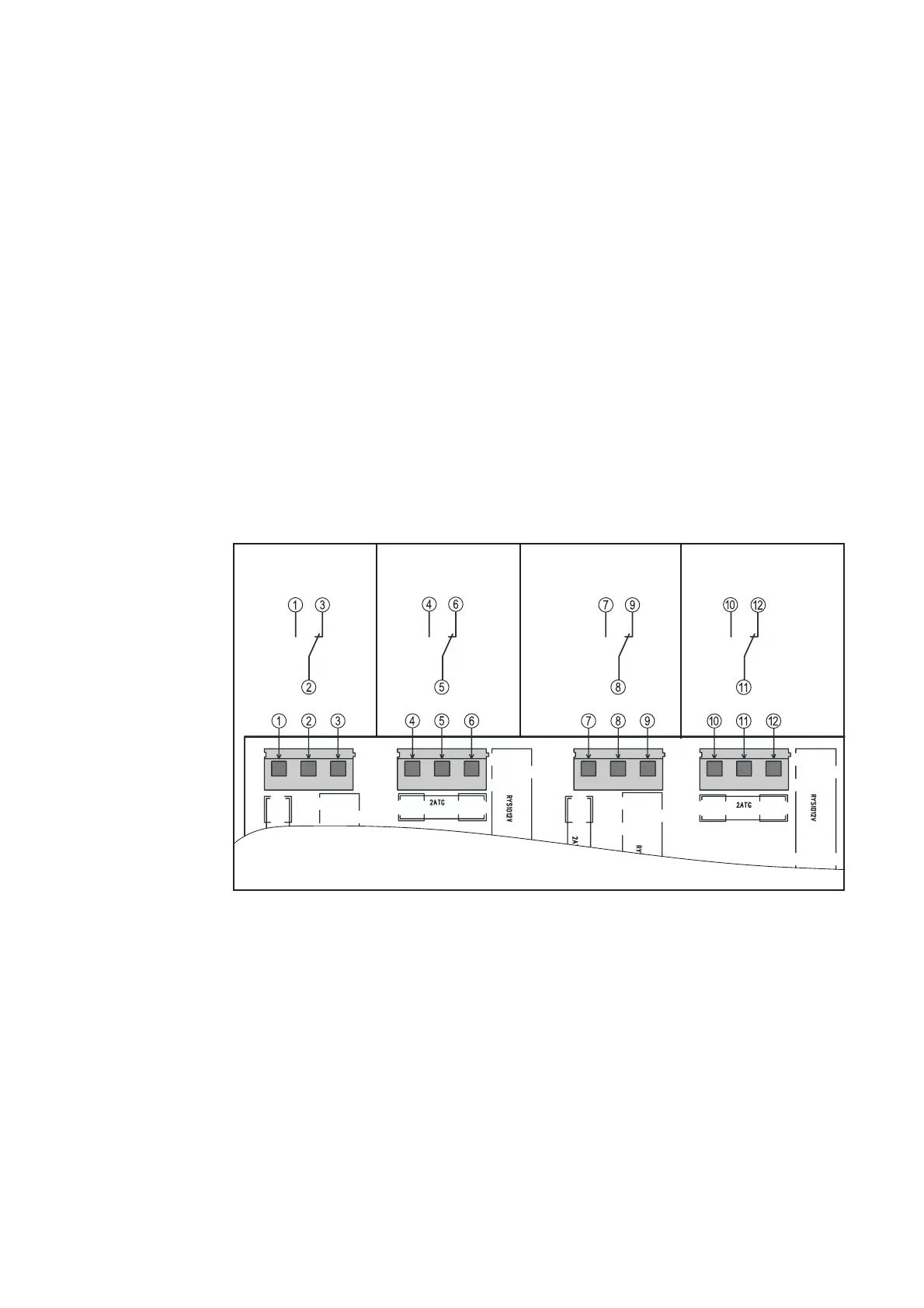

Fig.11 Carte relais : branchement des câbles d’analyse
max. : 250 V AC/DC, 2 A / câble
Option Carte
relais
La carte relais sert à analyser
- les informations de base sur l’état de fonctionnement du chargeur
- l’état de charge de la batterie raccordée
Les câbles d’analyse peuvent par exemple être reliés à un SPS ou à un système de
guidage de processus.
Les raccordements pour les câbles d’analyse correspondent aux contacts inverseurs
sans potentiel avec racine commune. Les informations suivantes peuvent être transmi-
ses :
- Chargement de la batterie en cours / arrêté
- Batterie chargée jusqu’à 80 %
- Batterie entièrement chargée
- Le chargeur fonctionne correctement / Le chargeur émet un message d’erreur
(Error)
Brancher les câbles sur la carte relais
1. Débrancher le chargeur du secteur
2. Débrancher la batterie
3. Démonter le cache de l’appareil
4. Brancher les câbles d’analyse sur la carte relais au niveau des connecteurs (1) à
(12)
5. Faire passer les câbles d’analyse à travers le passage monté au préalable (PG 11)
sur la façade avant de l’appareil (côté câble secteur)
6. Monter le cache de l’appareil
