Abb.8 Anschluss-Schema Temperaturfühler
(1)
(2)
X 7/3
X 7/5
(1) Ladegerät
(2) Temperaturfühler
X 7/3 (braun)
X 7/5 (blau)
Option Aqua-
matic / Ladeende
Option externer
Stop (Pilotkon-
takt)
Durch Öffnen der Verbindung X 7/2 und X
7/5 wird der Ladevorgang unterbrochen.
(1) Ladegerät
X 7/2 (braun)
X 7/5 (blau)
Option tempera-
turgeführtes
Laden
Verwendung für Batterien mit gebundenem Elektrolyten (Gel, Vlies), oder für Batterien
die bei extremen Temperaturbedingungen im Einsatz sind. Je nach Batterietemperatur
wird die Ladespannung angepasst und somit eine schnellere oder schonendere Ladung
erzielt.
Wichtig! Temperaturfühler polrichtig anschließen und mit dem Minuspol der Batterie
verbinden.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
Die Option Aquamatic beinhaltet die
automatisierte Ansteuerung eines Magnet-
ventils für die automatische Wasserbefül-
lung der Batterie.
Die Option Ladeende kann zur Ansteue-
rung einer Signallampe verwendet wer-
den. Nach Ladeende schließt der Schlie-
ßer automatisch.
(1) Ladegerät
(2) Aquamatic / Ladeende

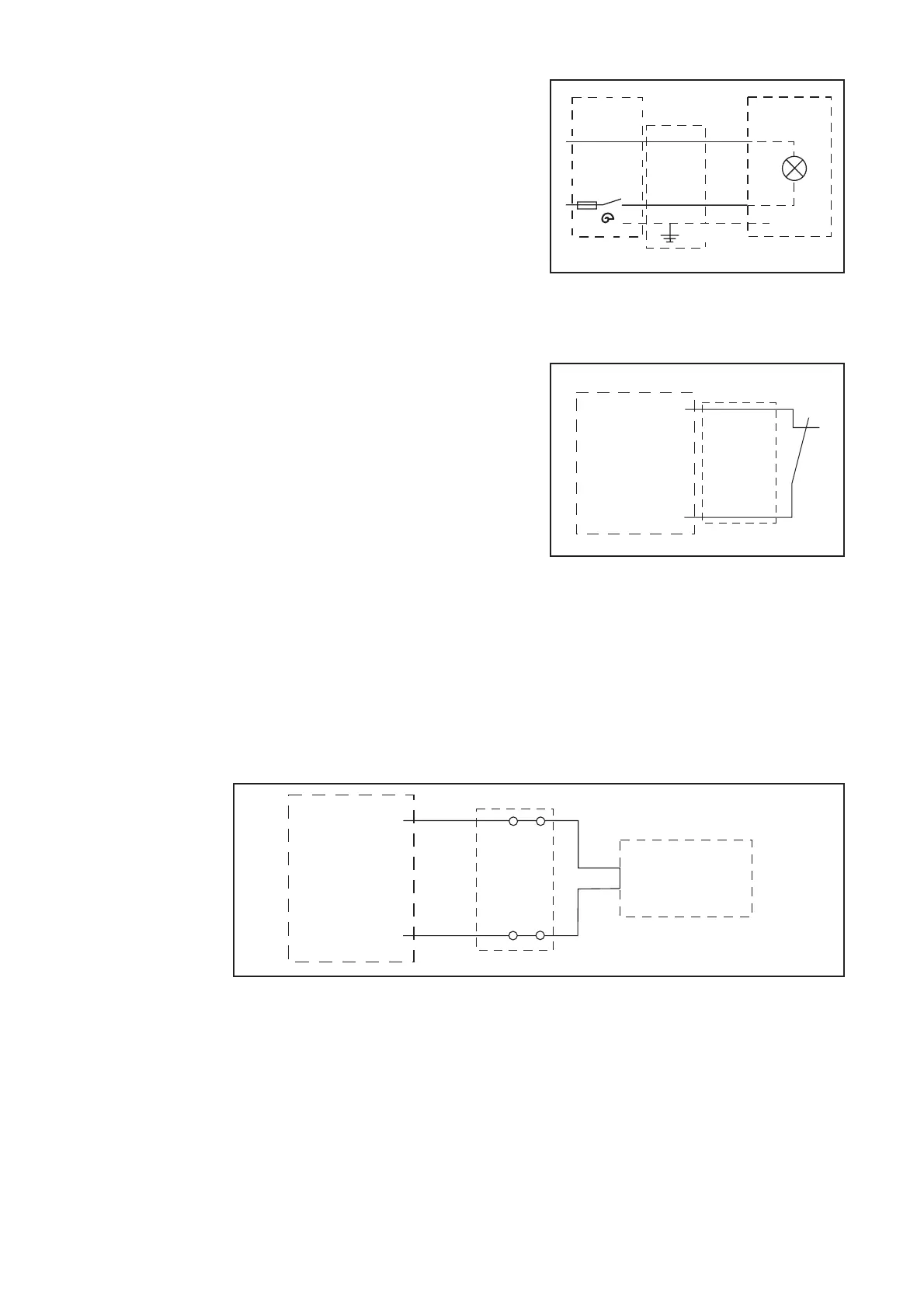

Abb.6 Anschluss-Schema Aquamatic / Ladeende
Abb.7 Anschluss-Schema externer Stop
(1)
X 7/2
X 7/5
