Fehlermeldung Batterie 100%
geladen
Batterie 80% gela-
den
Ladung läuft

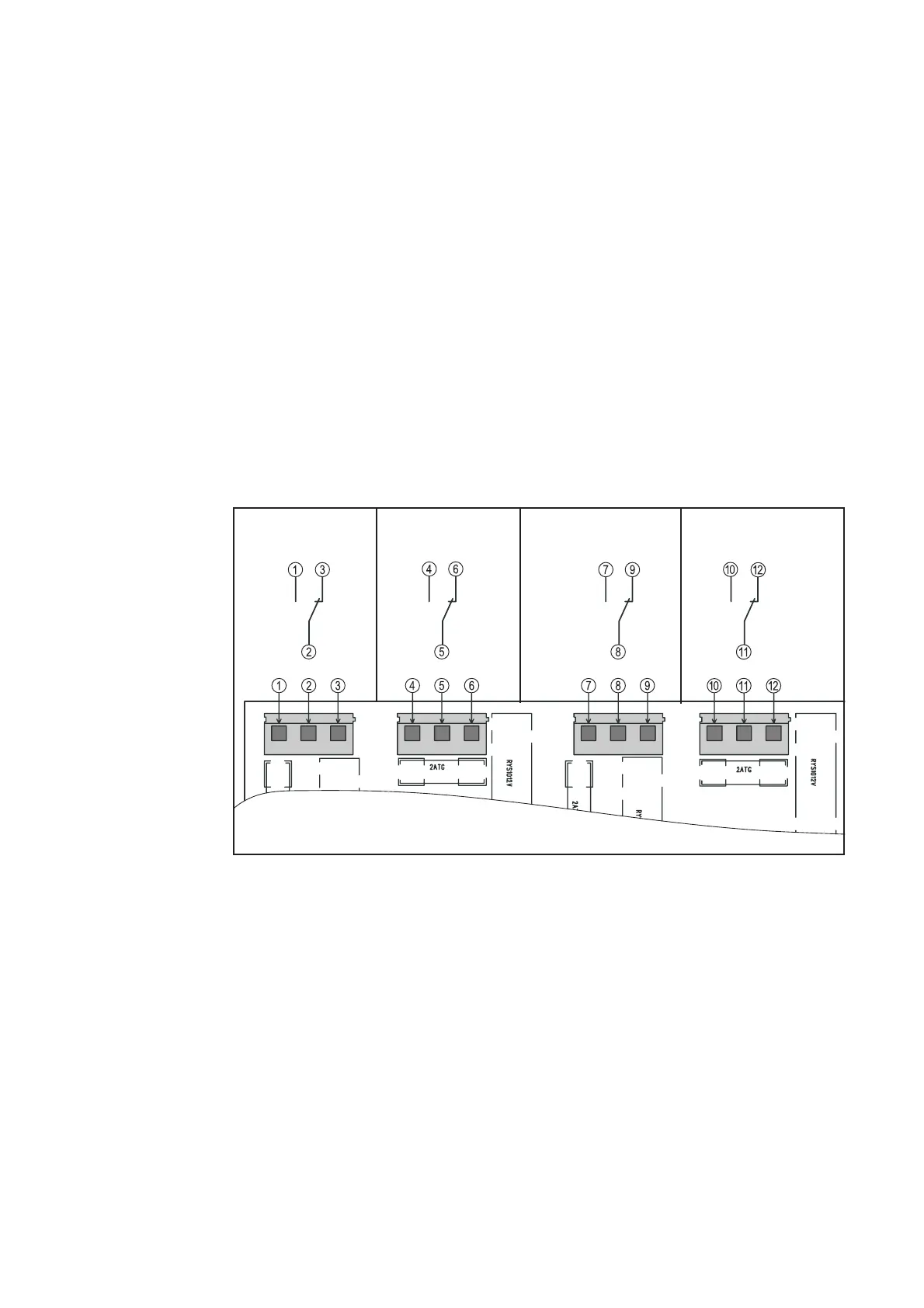

Abb.11 Relaiskarte: Anklemmen der Auswerte-Leitungen
max.: 250 V AC/DC, 2 A / Kabel
Option Relaiskar-
te
Die Relaiskarte dient zur Auswertung
- grundlegender Informationen über den Betriebszustand des Ladegerätes
- des Ladezustands der angeschlossenen Batterie
Die Auswerte-Leitungen können z.B. mit einer SPS oder einem Prozess-Leitsystem
verbunden sein.
Die Anschlüsse für die Auswerte-Leitungen entsprechen potentialfreien Wechselkontak-
ten mit gemeinsamer Wurzel. Folgende Informationen können übermittelt werden:
- Ladung der Batterie läuft / läuft nicht
- Batterie zu 80 % geladen
- Batterie voll geladen
- Ladegerät arbeitet störungsfrei / Ladegerät gibt eine Fehlermeldung (Error) aus
Leitungen an der Relaiskarte anklemmen
1. Ladegerät vom Netz trennen
2. Batterie abklemmen
3. Gehäusemantel abmontieren
4. An der Relaiskarte die Auswerte-Leitungen an den Anschlüssen (1) bis (12) anklem-
men
5. An der Gehäuse-Vorderseite (Netzkabel-Seite) Auswerte-Leitung durch die vormon-
tierte Durchführung (PG 11) legen
6. Gehäusemantel montieren
