10
Fig.8 Schéma de connexion du capteur de température
(1)
(2)
X 7/3
X 7/5
(1) Chargeur
(2) Capteur de température
X 7/3 (brun)
X 7/5 (bleu)
Option Aqua-
matic / Fin de
chargement
Option Arrêt
externe (contact
pilote)
Le processus de chargement est interrom-
pu par l’ouverture de la connexion X 7/2 et
X 7/5.
(1) Chargeur
X 7/2 (brun)
X 7/5 (bleu)
Option Charge-
ment en fonction
de la température
Utilisation destinée aux batteries à électrolytes stabilisés (gel, Vlies) ou aux batteries
utilisées dans des conditions de température extrêmes. La tension de chargement est
adaptée en fonction de la température de la batterie et permet d’obtenir ainsi un charge-
ment plus rapide ou plus sécurisé.
Important ! Connecter le capteur de température en respectant la polarité et le relier
avec le pôle négatif de la batterie.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
L’option Aquamatic comporte la comman-
de automatisée d’une électrovanne pour le
remplissage automatique d’eau de la
batterie.
L’option Fin de chargement peut être
utilisée pour actionner un voyant de
signalisation. Le contact à fermeture se
ferme automatiquement après la fin du
chargement.
(1) Chargeur
(2) Aquamatic / Fin de chargement

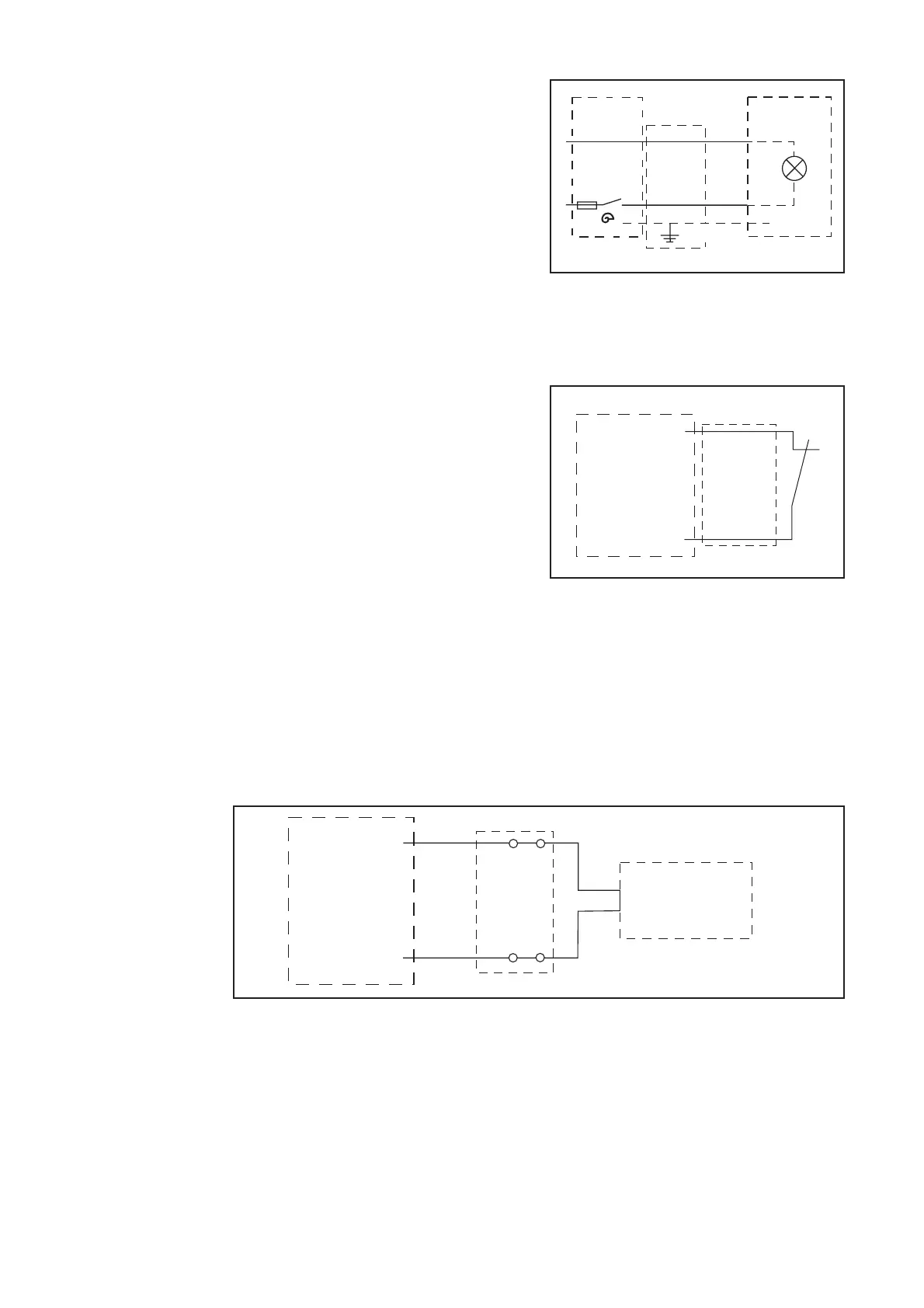

Fig. 6 Schéma de connexion Aquamatic / Fin de
chargement
Fig.7 Schéma de connexion Arrêt externe
(1)
X 7/2
X 7/5
