Fujitsu ARXC36L - 安装尺寸; 安装机组

Sc-4
]1

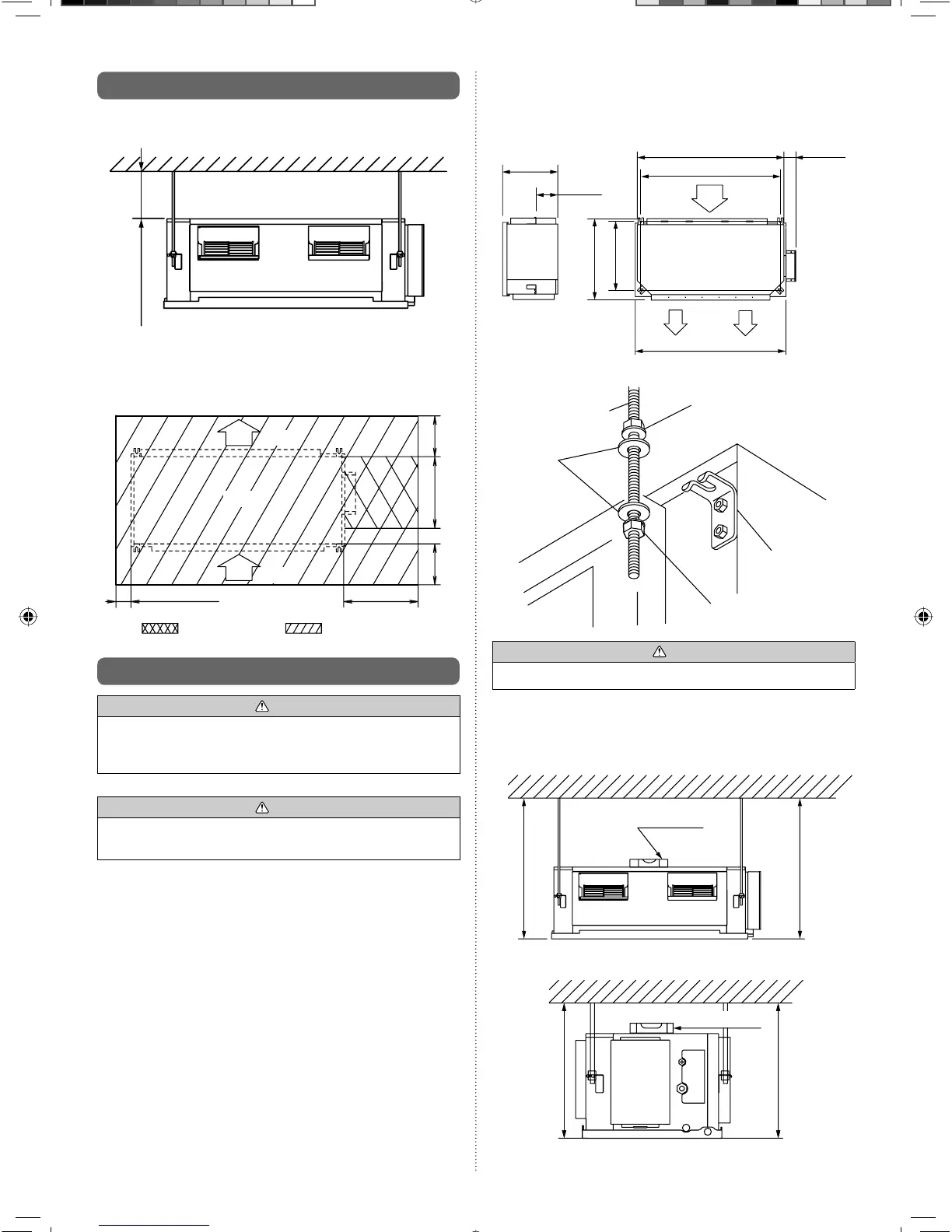

3.2. 安装尺寸
距天花板至少 20 mm 处安装。
20 mm或以上
提供用于检查的检修孔，如下图所示。
切勿在维修空间布置线路或照明设施，否则会妨碍维修。
30 mm 或以上
500 mm 或以上
500 mm
300 mm
或以上
: 检修孔 : 维修空间
机组
300 mm
或以上
气流
气流
]1
3.3. 安装机组
警告
• 将空调安装在能够承受至少主机重量 5 倍并且不会将噪音
或振动放大的地方。如果安装位置不够坚固，室内机可能
会坠落，引起人身伤害。
注意
• 请在安装机组前确认进气和出气方向。
机组从蒸发器一侧进气，从风扇一侧出气。
3.3.1. 安装吊具
悬吊螺栓安装示意图。
1,050 mm
400 mm
155 mm
585 mm 500 mm
气流
气流
1,000 mm
1,080 mm
85 mm
气流
悬吊螺栓 M10
（现场供应）
专用螺母 A（大）
（附件）
垫圈
（现场供应）
专用螺母 B（小）
（附件）
吊具
注意
• 用专用螺母 A 和 B 牢固地拧紧。
3.3.2. 调平
用下图所示的步骤调整水平度。
AB
( 前面 )
水平仪
BA
水平仪
( 侧面 )
