Sc-5
4. 管道安装
注意
• 要小心注意的是，杂质（油、水等）不会像制冷剂 R410A
型号那样进入管道。另外，存放管道时，通过夹住、捆绑
等牢固密封管口。
• 焊接管道时，务必向里面冲入干燥的氮气。
]1
4.1.
选择管材
注意
• 不要使用原有的管道。
• 使用的管道应内外表面清洁，不含在使用过程中可能引起
故障的污染物，例如硫、氧化物、灰尘、切屑、油或水。
• 必须使用无缝铜管。
材料 ：经过磷脱氧处理的无缝铜管
残油量最好小于 40 mg/10 m。
• 使用的铜管不能带有压扁、变形或变色的部分（尤其是在
内部表面）。 否则，膨胀阀或毛细管可能会被污染物堵塞。
• 管道选择不当会降低性能。 由于使用 R410A 的空调会比
使用传统的制冷剂时承受更高的压力，因此需要选择适当
的材料。
• 使用 R410A 的铜管厚度如表所示。
• 绝对不要使用厚度不足于表中所示的铜管，即使市场上有售。
退火铜管的厚度（R410A）
管道外径 [mm (in.)] 厚度 [mm]
6.35 (1/4) 0.80
9.52 (3/8) 0.80
12.70 (1/2) 0.80
15.88 (5/8) 1.00
19.05 (3/4) 1.20
机组有排水口的一侧 A 应稍低于机组的另一侧 B。A 侧与 B 侧
之间应该有 0 至 20 mm 的高度差。

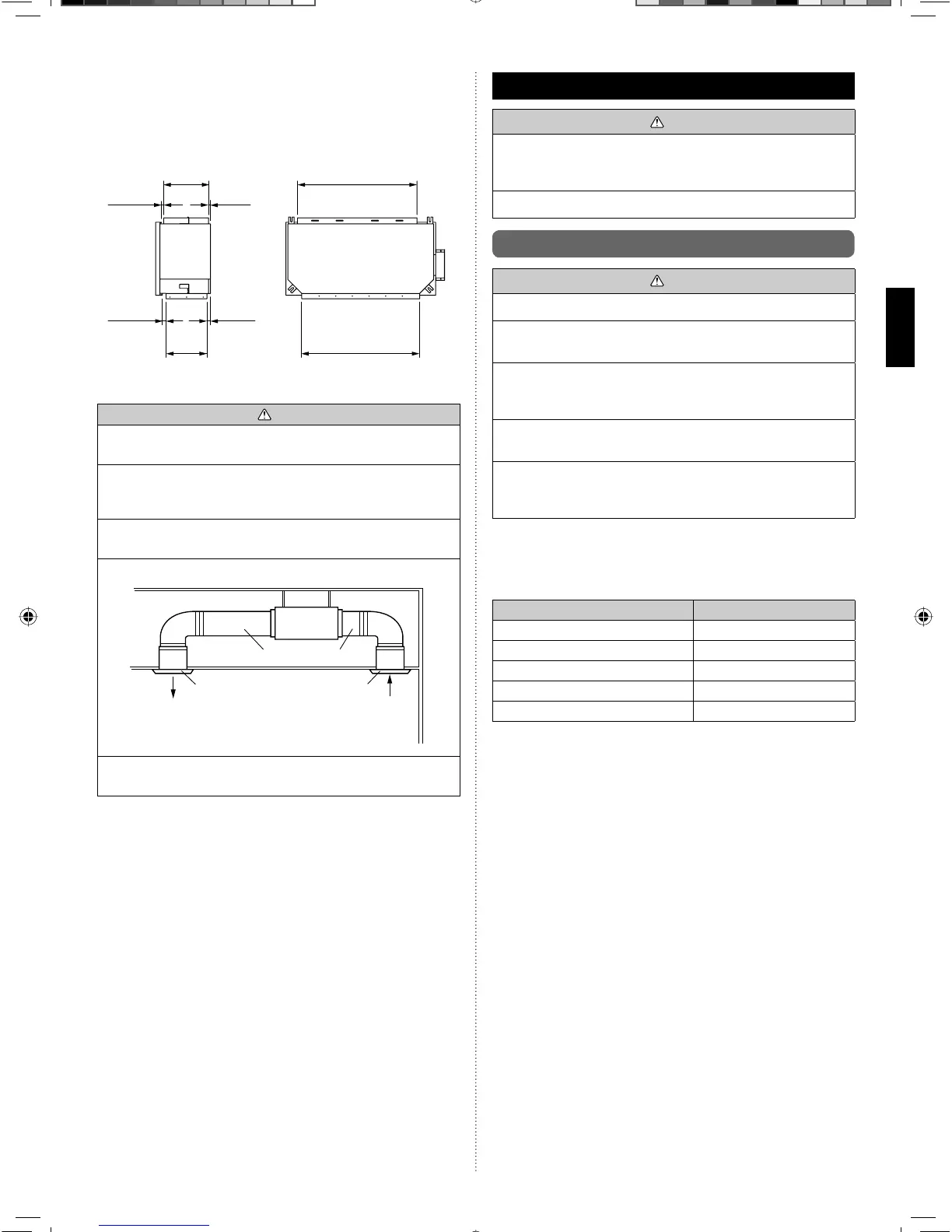

3.3.3. 安装风管
按照下图所示的步骤安装风管。
862 mm
进气口法兰
851 mm
14 mm
324 mm
∗
14 mm
∗
法兰与排水盘之间的距离。
出气口法兰
26 mm
295 mm
∗
27 mm
注意
• 为了防止别人触碰机组内部的部件，请务必在进气口和出
气口安装格栅。格栅必须设计为无法用工具拆卸。
• 机组外静压如下 ：
ARXC36L 机型 ：100-200 Pa
ARXC45/60L 机型 ：100-250 Pa
• 如果安装了进气管，请小心不要损坏温度传感器（温度传
感器安装在进气口法兰上）。
• 安装用于空气循环的进气格栅。无法检测到正确的温度。
机组
风管
（现场供应）
出气格栅
（现场供应）
进气格栅
（现场供应）
（房间）
• 请务必在进气口中安装空气过滤网。如果未安装空气过滤
网，热交换器可能被堵塞并降低性能。
9373870036-02_IM_SC.indd 59373870036-02_IM_SC.indd 5 2009/2/20 16:25:402009/2/20 16:25:40
