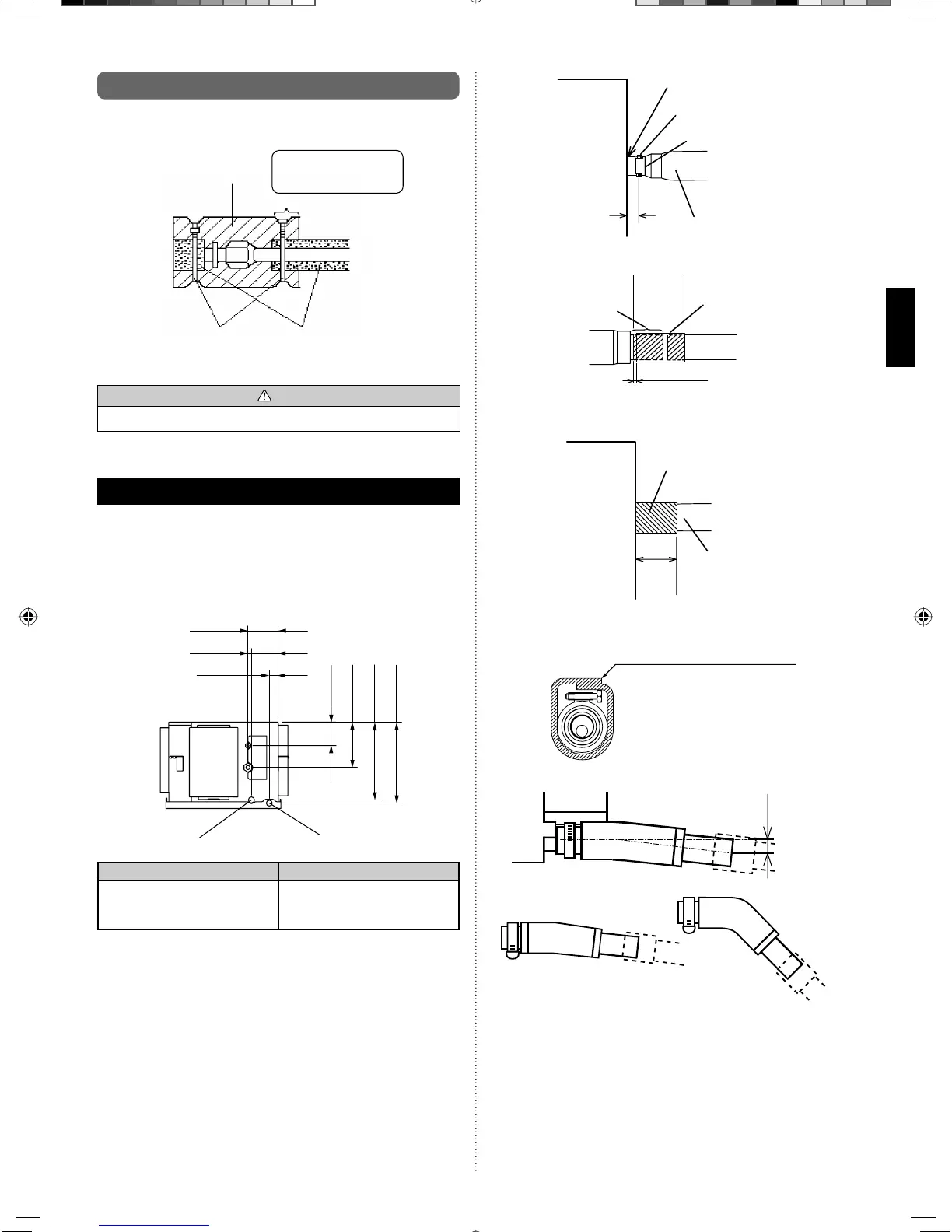

4.4. 安装绝热材料
请在完成制冷剂泄漏检查后安装管接头绝热材料（有关详细信
息，请参见室外机的安装说明书）。
接管绝热材料
（附件）
扎线带（大）
（附件）
绝热材料
将该部分用绝热材料包
住。
注意
• 绝热材料与产品之间不得有间隙。
5. 安装排水软管
• 使用普通的硬聚氯乙烯管（VP25）并使用不干胶（聚氯乙烯）
连接，确保其没有泄漏。
• 排水管的安装位置应有至少 1/100 的向下坡度。
• 为防止管子冻结，请根据需要使用绝热材料。
排水管的位置
108 mm
139 mm
主排水口
安全排水口
41 mm
123 mm
208 mm
356 mm
371 mm
外径
排水管
• 用于主排水口
• 用于安全排水口
32 mm (VP25)
• 本产品有两处排水口。请按照图中所示步骤将排水软管和排
水管连接到各排水口。
将排水软管安装到主排水口和安全排水口
操作步骤
(1)
将附带的排水软管安装在机体的主排水口和安全排水口上。
在图形显示区域内从软管的顶部安装软管卡子。 请用软管夹
箍牢牢地固定。
(2) 用乙稀胶粘剂粘合在现场准备的排水管（PVC 管 VP25）或
管道插槽。 （在规线和密封件之前均匀地涂有色胶粘剂）
(3) 检查排水情况。
(4) 安装绝热材料。
(5) 用附带的绝热材料对机体的排水口和卡子部分进行绝热。
排水盘
排水软管
（附件）
软管卡子（附件）
排水管（VP25）
（现场供应）
4mm 或以下
硬 PVC 侧
胶粘剂
涂刷
区域
接管
（现场供应）
将排水软管绝缘材料缠裹在排水软管连接处的四周。
排水盘
排水软管
排水软管绝缘材料
（附件）
软管剖开视图
将附带的绝热材料缠在软管卡子上。
确保调整部分位于顶部。
安装排水软管后，检查排水是否顺畅。
倾斜角
2.5-5.0 mm
不正确
正确
软 PVC 侧
10~15 mm
确保没有空隙
100 mm
