Sc-9
• 操作 PCB 时，机身上的静电可能造成控制 PCB 发生故障。
请遵循下列注意事项 ：
• 对室内和室外机组以及外围设备使用接地线。
• 切断电源（断路器）。
• 请触摸室内和室外机组金属部分 10 秒以上，以释放机身
静电。
• 请勿触碰接线 PCB 上的部件端子和布线模式。
]1

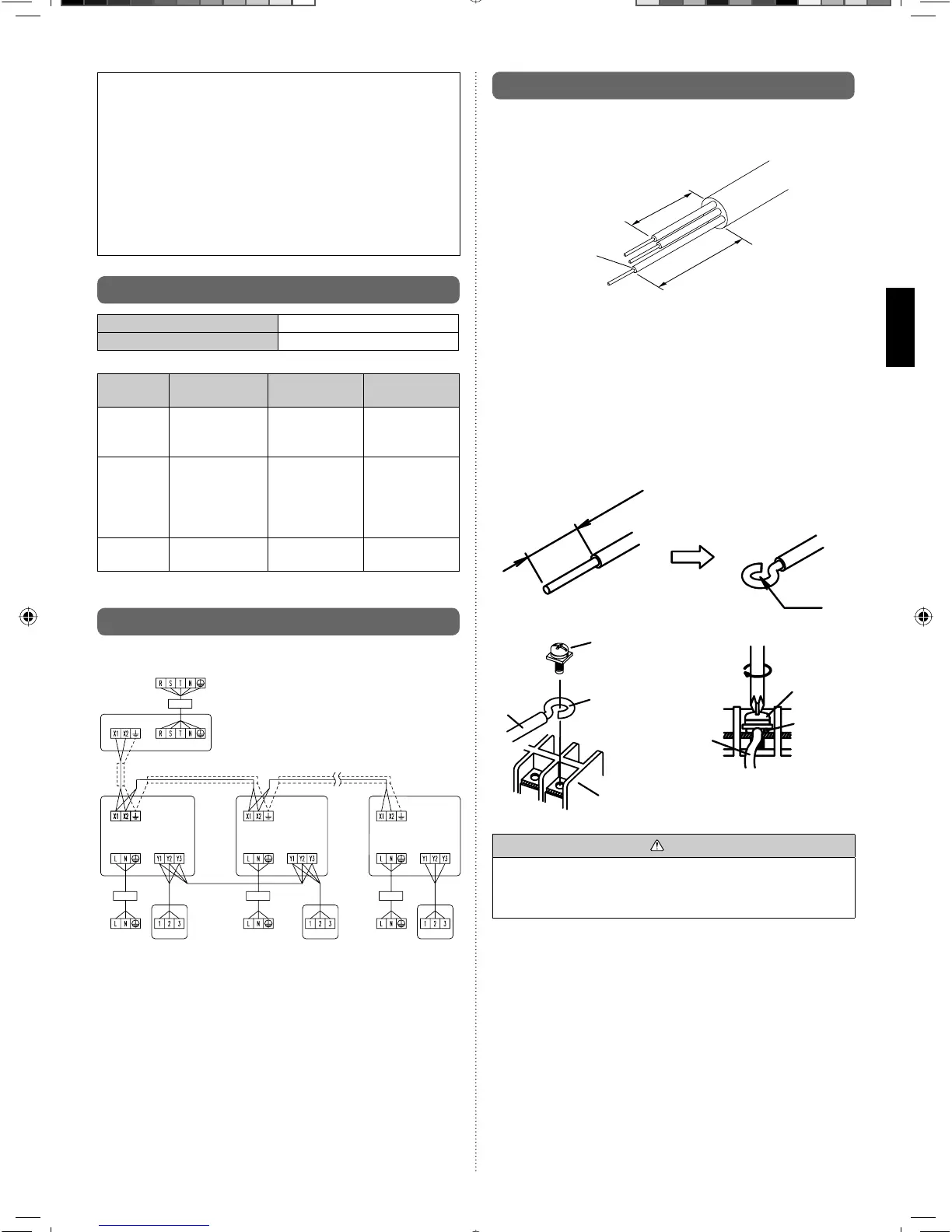

6.1. 电气要求
额定电压
230 V
操作范围
198 - 264 V
电缆尺寸推
荐值 (mm
2
)
电线类型 备注
电源线 2.5
245 IEC57
或相当品
1ø 50 Hz
198 - 264 V
2 电线 + 地线
信号线 0.33
LONWORKS
兼容线
22 AWG
LEVEL 4 (NEMA)
非极性双芯双
绞实芯线，直
径 0.65 mm
遥控器线 0.33
聚氯乙烯
外皮电缆 *
极性 3 芯
双绞线
*: 根据当地规则，对遥控器使用屏蔽电缆。
]1
6.2. 接线方法
( 示例 )
电源
室外机
断路器
电源
信号线
信号线
电源 电源
遥控器
（主）
遥控器
电源 遥控
信号线 信号线
电源 电源遥控 遥控
室内机
电源
遥控器
（副）
室内机
室内机
断路器 断路器 断路器
]1
6.3. 机组连线
• 将电线连接到接线板之前。
6.3.1. 电源线
电源线
20 mm
地线
30 mm
A. 对于实芯接线
(1) 要连接电端子，请将电线在端部结环后根据下图进行连接。
(2) 用指定的电线连接牢固，然后拧紧，保持端子上没有张力。
(3) 使用适当的螺丝刀拧紧端子螺钉。不要使用过小的螺丝刀，
否则，螺钉头可能会被损坏并且无法将螺钉正确拧紧。
(4) 不要过分拧紧端子螺钉，否则螺钉可能会断裂。
(5) 请参见表中的端子螺钉拧紧扭矩。
(6) 请不要用一颗螺丝固定两根电源线。
剥去
25 mm
环
带特殊垫片的螺钉
电线
电线端部（环）
接线盒
带特殊垫片
的螺钉
电线端部
（环）
电线
警告
• 使用实芯电线时，请勿使用环形端子。如果使用带有环形
端子的实芯电线，环形端子的气压粘结可能会发生故障并
导致电线异常发热。
B. 对于绞合线
(1) 如下图所示，用带绝缘套管的环形端子连接到接线盒。
(2) 用适当的工具将环形端子压紧到电线，不要让电线松脱。
(3) 用指定的电线连接牢固，然后拧紧，保持端子上没有张力。
(4) 使用适当的螺丝刀拧紧端子螺钉。不要使用过小的螺丝刀，
否则，螺钉头可能会被损坏并且无法将螺钉正确拧紧。
(5) 不要过分拧紧端子螺钉，否则螺钉可能会断裂。
(6) 请参见表中的端子螺钉拧紧扭矩。
(7) 请勿对电源线进行分支接线。
9373870036-02_IM_SC.indd 99373870036-02_IM_SC.indd 9 2009/2/24 10:34:242009/2/24 10:34:24
