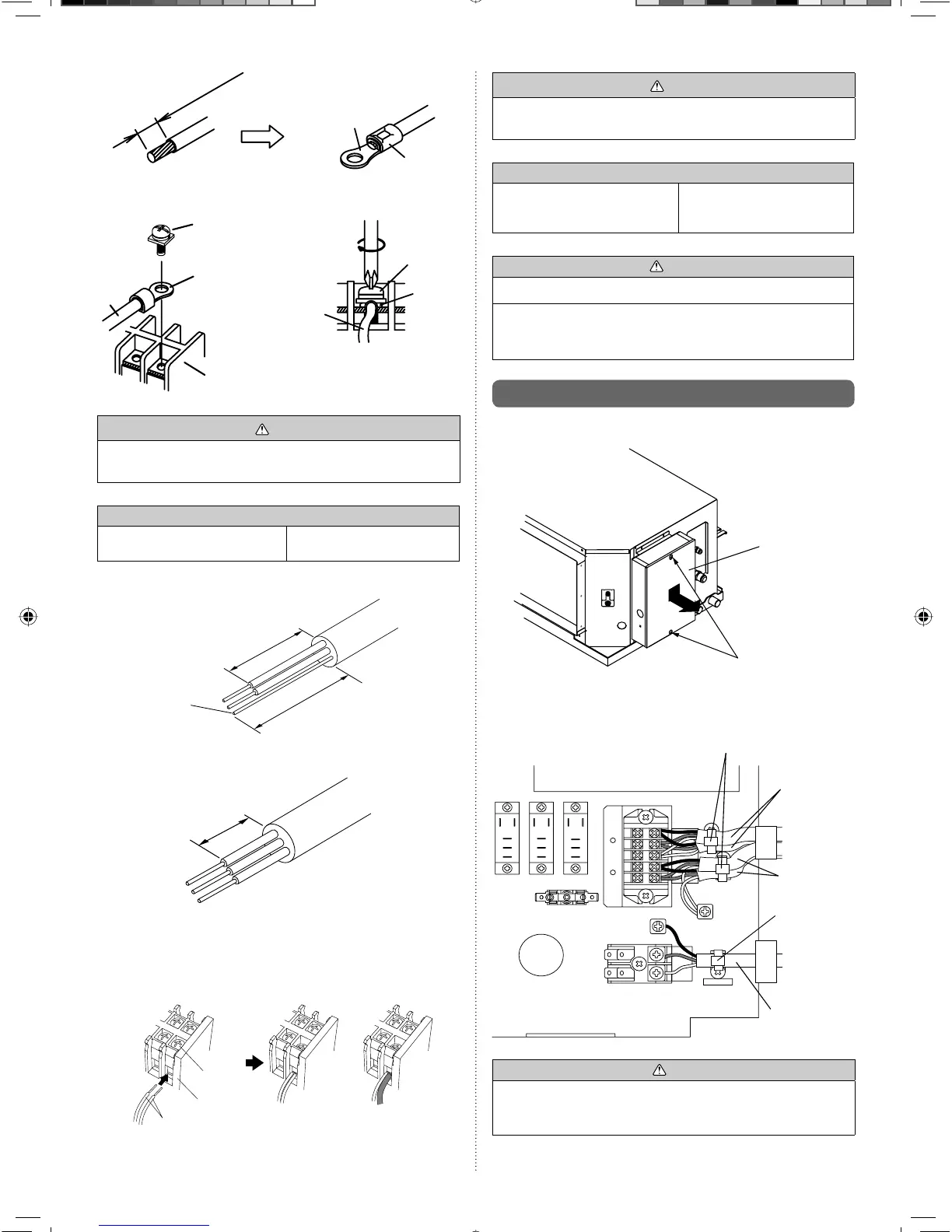

Sc-10
剥去 10 mm
环形端子
套管
带特殊垫片的螺钉
电线
环形端子
接线盒
带特殊垫片
的螺钉
电线
环形
端子
警告
• 使用环形端子并将端子螺钉拧紧到指定的扭矩，否则可能
会造成异常过热并可能造成机组内部严重损坏。
拧紧扭矩
M4 螺钉
（电源 /L, N, GND）
1.2 至 1.8 N · m
(12 至 18 kgf · cm)
6.3.2. 信号线和遥控器线
信号线
屏蔽电线
（无绝缘层）
25 mm
35 mm
遥控器线
20 mm
• 如图 B 所示连接遥控和信号线。
• 连接两根电线时。
图 B
相同口径的电
线：正确
不同口径的电
线 ：不正确
电线
接线盒
螺钉
警告
• 将端子螺钉拧紧到指定的扭矩，否则可能会造成异常过热
并可能造成机组内部严重损坏。
拧紧扭矩
M3.5 螺钉
（传输 /X1, X2）
（遥控器 /Y1, Y2, Y3）
0.8 至 1.0 N · m
(8 至 10 kgf · cm)
注意
• 要剥去引线上的绝缘层，请使用不会损坏导线的专用工具。
• 在接线盒上安装螺钉时，请勿过度拧紧螺钉而折断电线。
同时，过度拧紧的螺钉可能造成错误接触，从而导致通信
故障。
]1
6.4. 线路的连接
(1) 卸下控制箱盖并安装每条连接线。
松开螺钉 （2 处）
箱盖
(2)
接线完成后，用绑扎件夹住遥控器线、信号线和电源线。
遥控器线
Y1: 红色
Y2: 白色
Y3: 黑色
绑扎件（中等）
（附件）
L, N: 电源线
X1, X2:
信号线
绑扎件
（中等）
（附件）
注意
• 将螺丝安装在接线盒上时，不要过分拧紧螺丝而将电线剪
断。 另一方面，未充分拧紧的螺丝可能会造成错误的接触，
从而导致通信故障。
(3) 固定控制箱盖。
9373870036-02_IM_SC.indd 109373870036-02_IM_SC.indd 10 2009/2/25 13:18:032009/2/25 13:18:03
