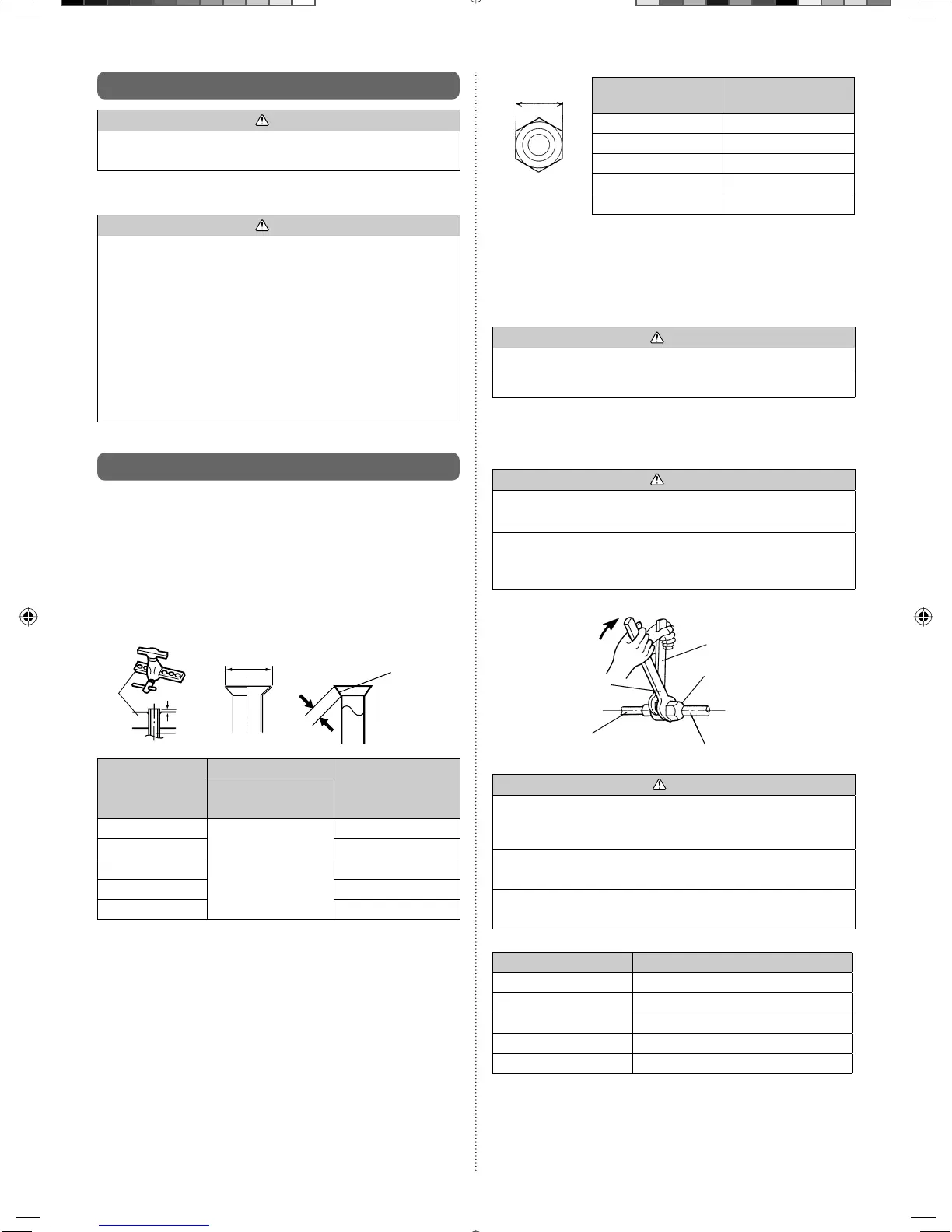

4.2. 管道要求
注意
• 有关连接管道长度或不同标高的规格，请参见室外机的安
装说明书。
使用带防水热绝缘材料的管道。•
注意
• 请在气体和液体管道周围安装绝热材料。否则可能会导致
漏水。
请使用抗热能力超过 120℃的绝热材料。（仅限逆循环型）
此外，如果安装制冷剂管道的地方的湿度可能会超过 70%，
请在制冷剂管道周围安装绝热材料。
如果预计的湿度为 70-80%，请使用 15 mm 或更厚的绝热
材料 ；如果预计的湿度超过 80%，请使用 20 mm 或更厚
的绝热材料。如果使用的绝热材料未达到指定的厚度，可
能会在材料表面形成冷凝。
此外，请使用热传导率为 0.045 W/(m•K) 或以下（20˚C 时）
的绝热材料。
1
4.3. 扩口接头（管接头）
4.3.1. 扩口
• 请使用专用的切管机和 R410A 专用的扩口工具。
(1) 使用切管机将连接管道截成所需的长度。
(2) 向下按住水管以避免切屑进入管道并去除毛刺。
(3) 将扩口螺母（必须使用分别连接到室内机和室外机的扩口
螺母）插入管道，并使用扩口工具执行扩口工序。请使用
专用的 R410A 扩口工具或传统的扩口工具。如果使用其它
扩口螺母，会导致制冷剂泄漏。
(4) 请夹住或用胶带保护管道，防止灰尘、污物或水进入管道。
L
请检查［L］的扩口是否均匀且
没有破裂或刮伤。
螺
钉模
管道
A
B
管道外径
[mm (in.)]
尺寸 A [mm]
尺寸 B
-
0
0.4
[mm]
R410A的扩口工具，
离合式
6.35 (1/4)
0至0.5
9.1
9.52 (3/8) 13.2
12.70 (1/2) 16.6
15.88 (5/8) 19.7
19.05 (3/4) 24.0
当使用传统的扩口工具对 R410A 管道进行扩口时，尺寸 A 应
比表中（针对使用 R410A 扩口工具进行扩口）所示的尺寸大约
0.5 mm 以获得指定的扩口。使用厚度测量仪测量尺寸 A。
管道外径 [mm (in.)]
扩口螺母的扳手开口
宽度 [mm]
6.35 (1/4) 17
9.52 (3/8) 22
12.70 (1/2) 26
15.88 (5/8) 29
19.05 (3/4) 36
4.3.2. 弯管加工
用手或弯管器使管道成形。注意请勿将它们压扁。•
弯曲管道时角度不应超过90˚。•
如果反复弯曲或拉伸管道，材料将变硬，以至很难再次弯曲•
或拉伸。弯曲或拉伸管道的次数不应超过三次。
注意
• 为了防止管道破裂，应避免过度的弯曲。
• 如果管道在同一位置反复弯曲，它会破裂。
4.3.3. 管道连接
用手正确地拧紧扩口螺母时，用单独的扳手按住机身侧沟槽连
接件，然后用扭矩扳手拧紧。
注意
• 握住扭矩扳手的手柄，使其与管道成 90 度，以便顺利地
拧紧扩口螺母。
• 按照指定的拧紧方法，用扭矩扳手拧紧扩口螺母。 否则长
时间以后，扩口螺母会破裂，导致制冷剂泄漏，如果制冷
剂与火焰接触，还会产生有害气体。
连接管道
扭矩扳手
室内机管道
（机身侧）
使用两个扳手拧紧。
固定扳手
扩口螺母
注意
• 务必要将管道与室内机的接口正确连接。如果没有对齐，
扩口螺母将无法顺利紧固。如果强行旋转扩口螺母，将损
坏螺纹。
• 只有在对连接管道进行连接之前才能从室内机管道上拆除
扩口螺母。
• 请勿在扩口部件上使用矿物油。防止矿物油进入系统，因
为这样会降低机组的寿命。
扩口螺母[mm (in.)] 拧紧扭矩[N·m (kgf·cm)]
直径 6.35 (1/4) 16至18 (160至180)
直径 9.52 (3/8) 32至42 (320至420)
直径 12.70 (1/2) 49至61 (490至610)
直径 15.88 (5/8) 63至75 (630至750)
直径 19.05 (3/4) 90至110 (900至1,100)
扳手开口宽度
