Sc-4
[ 直接安装在墙上 ]
有关安装挂墙托架的孔口尺寸，请参照图 A。
用螺钉将挂墙托架固定在墙壁上之前，请用螺丝刀的手柄将挂
墙托架中央的吊压向墙壁，并将挂墙托架置于水平位置。
(1) 用６个以上的螺钉和膨胀螺栓，通过挂墙托架边缘部分的
孔，将挂墙托架固定在墙壁上。
（切勿尝试只利用一个支持点固定挂墙托架或使挂墙托架倾斜。)
(2) 如果在混凝土墙上安装，请在挂墙托架孔（11 × 43 mm 孔
和 11 × 94 mm 孔）的位置上，将膨胀螺栓（直径 10 mm）
嵌入墙内 。
（膨胀螺栓的外露于墙壁部分的尺寸应不小于 18 mm。平坦
的混凝土墙应使用 2 个螺栓，有气泡的混凝土墙则应使用
4 个螺栓。)
(3) 将螺母安装在穿过挂墙托架的膨胀螺栓上。
(4)
利用水平仪确认挂墙托架位于水平位置后，收紧螺栓和木螺钉。
警告
• 挂墙托架应在水平和垂直方向上正确安装，若有倾斜，将
会发生水滴掉落问题。
• 由于室内机组的重量达 15 至 18 kg，因此应在安装前仔细
检查安装地点是否稳固。如果安装地点不够稳固，须使用
厚木板或横梁加固安装部位的结构，以便墙壁足以支撑机
组的重量。

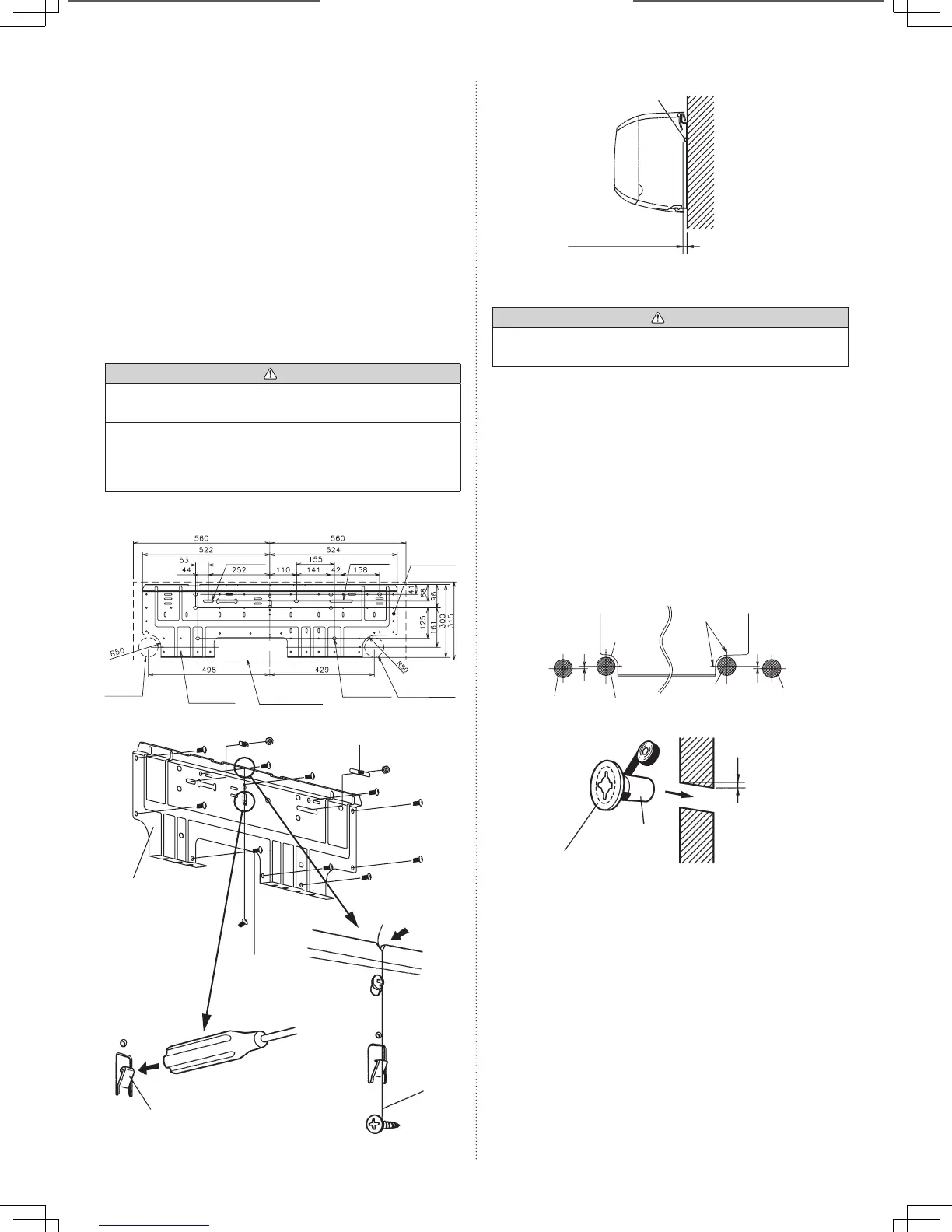

图 A
单位 [mm]
管道进气口
（80mm 直径孔）
11x43 孔
挂墙托架
11x94 孔
管道
入口
8-12x18 孔
室内机组的
机身外围
40 -ø6 孔
螺栓用
( 螺丝刀的手柄 )
挂墙托架
自攻螺钉 （大）
中央缺口
吊钩
挂墙托架
绳
有重量的
物件
敲打
吊钩
膨胀螺栓
螺栓
墙壁
18 mm 最大
3.3.2.
在墙上开洞以便连接管道
警告
• 如果不使用墙壁管道，电线可能会触及金属部分，并引致
漏电。
(1) 在图 B 中指示的位置，在墙上凿开一个直径 80 mm 的洞。
(2) 如果在
1
后侧和
4
左后侧连接管道，请在中心标志的交
叉点上凿洞（图 B）。
如果在
2
右侧和
5
左侧连接管道，请在比后侧管道和左后侧
管道开口低至少 10 mm 的位置凿洞，以便排水畅顺（图 B） 。
如果在
6
中央连接管道，请在挂墙托架中央下方的位置凿洞。
（请参照图 A 请勿在室外机组的机身范围外凿洞。）
(3)
凿洞后，位于室外的开口必须比室内的开口低（5 至 10 mm）。
(4) 必须对齐墙洞的中心位置。如位置不对齐，可能会出现漏
水问题。
(5) 按墙壁厚薄切取足够长度的墙壁管道，并将其插入墙壁盖
内，用聚氯乙烯胶带缠绕固定，然后将管道插入墙洞内。
图 B
(
2
右侧管
道 )
低于
80 mm
直径的洞
中心标志
低于
10 mm
以上
(
5
左侧管道 )
(
1
后侧
管道 )
(
4
左后
侧管道 )
10 mm
以上
用聚氯乙烯胶
带缠绕固定
墙壁盖
( 墙壁管道 )
( 室内 ) 墙壁 ( 室外 )
低 5 至 10 mm
