Sc-12

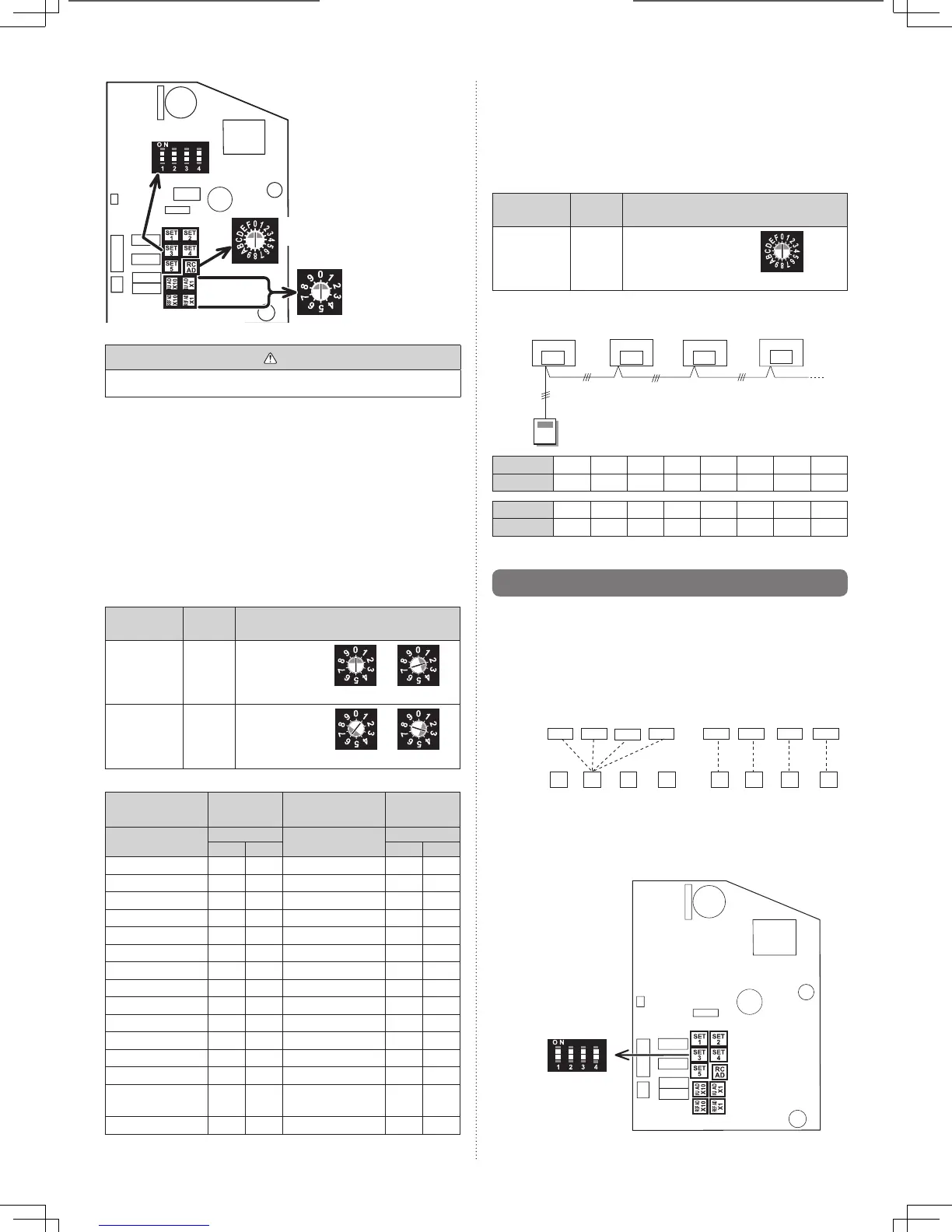

旋转开关
示例 : “0”
旋转开关
示例 : “0”
SW SW SW SW
1 2 3 4
Dip 开关
“SET 3”
注意
• 切勿错误地设置开关。
(1) 室内机地址
旋转开关 (IU AD
×
1)............ 出厂设置“0”
旋转开关 (IU AD
×
10)............ 出厂设置“0”
将多台室内机连接到一个制冷剂系统时，请参见表 A 中 IU
AD SW 处的地址。
(2) 制冷剂回路地址
旋转开关 (REF AD
×
1)............ 出厂设置“0”
旋转开关 (REF AD
×
10)............ 出厂设置“0”
在有多个制冷剂系统的情况下，请按表 A 所示为每个制冷
剂系统设置 REF AD SW。
设置为与室外机相同的制冷剂回路地址。
设置
设置
范围
开关类型
室内机地址 0–63
设置示例
2
IU AD
×
10 IU AD
×
1
制冷剂回路
地址
0–99
设置示例
63
REF AD
×
10 REF AD
×
1
表 A
地址
旋转开关
设置
地址
旋转开关
设置
制冷剂回路
REF AD SW
室内机
IU AD SW
× 10 × 1 × 10 × 1
0 0 0 0 0 0
1 0 1 1 0 1
2 0 2 2 0 2
3 0 3 3 0 3
4 0 4 4 0 4
5 0 5 5 0 5
6 0 6 6 0 6
7 0 7 7 0 7
8 0 8 8 0 8
9 0 9 9 0 9
10 1 0 10 1 0
11 1 1 11 1 1
12 1 2 12 1 2
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
99 9 9 63 6 3
请勿在 64 至 99 之间设定室内机地址（IU AD SW）。否则可能
会导致故障。
(3) 遥控器地址
旋转开关 (RC AD SW)............ 出厂设定为“0”
将多台室内机连接到一个标准有线遥控器时，请从 0 开始
顺次设置 RC AD SW 处的地址。
设置
设置
范围
开关类型
遥控器地址 0–15
设置示例
0
RC AD
示例
如果安装了 4 台室内机。
RC AD SW
0
RC AD SW
1
RC AD SW
2
RC AD SW
3
遥控器
室内机
室内机
室内机室内机
RC AD SW 0 1 2 3 4 5 6 7
地址 0 1 2 3 4 5 6 7
RC AD SW 8 9 A B C D E F
地址 8 9 10 11 12 13 14 15
]1
7.2. 用户代码设置
选择用户代码可以防止室内机信号混同。（图 B）
（可以设置多达 4 个代码）
为室内机和遥控器执行该设置。
图 B
代码变化
室内机
遥控器
混同
A B C D
A B C D
•
室内机的用户代码设置
参考表 B 设置 DIP SW SET 3 SW1, SW2。
Dip 开关
“SET 3”
ON
OFF
SW SW SW SW
1 2 3 4
