Sc-5
4. 管道安装
]
注意
• 要小心注意的是，杂质（油、水等）不会像制冷剂 R410A
型号那样进入管道。另外，存放管道时，通过夹住、捆绑
等牢固密封管口。
• 焊接管道时，务必向里面充入干燥的氮气。
]1
4.1.
选择管材
注意
• 不要使用原有的管道。
• 使用的管道应内外表面清洁，不含在使用过程中可能引起
故障的污染物，例如硫、氧化物、灰尘、切屑、油或水。
• 必须使用无缝铜管。
材料 ：经过磷脱氧处理的无缝铜管
残油量最好小于 40 mg/10 m。
• 使用的铜管不能带有压扁、变形或变色的部分（尤其是在
内部表面）。 否则，膨胀阀或毛细管可能会被污染物堵塞。
• 管道选择不当会降低性能。 由于使用 R410A 的空调会比
使用传统的制冷剂时承受更高的压力，因此需要选择适当
的材料。
• 使用 R410A 的铜管厚度如表所示。
• 绝对不要使用厚度不足于表中所示的铜管，即使市场上有售。
退火铜管的厚度（R410A）
管道外径 [mm (in.)] 厚度 [mm]
6.35 (1/4) 0.80
9.52 (3/8) 0.80
12.70 (1/2) 0.80
15.88 (5/8) 1.00
19.05 (3/4) 1.20
1
4.2.
管道要求
注意
• 有关连接管道长度或不同标高的规格，请参见室外机的安
装说明书。
使用带防水热绝缘材料的管道。•
注意
• 请在气体和液体管道周围安装绝热材料。否则可能会导致
漏水。
请使用抗热能力超过 120℃的绝热材料。（仅限逆循环型）
此外，如果安装制冷剂管道的地方的湿度可能会超过 70 %，
请在制冷剂管道周围安装绝热材料。
如果预计的湿度为 70-80%，请使用 15 mm 或更厚的绝热
材料 ；如果预计的湿度超过 80%，请使用 20 mm 或更厚
的绝热材料。如果使用的绝热材料未达到指定的厚度，可
能会在材料表面形成冷凝。
此外，请使用热传导率为 0.045 W/(m•K) 或以下（20℃时）
的绝热材料。

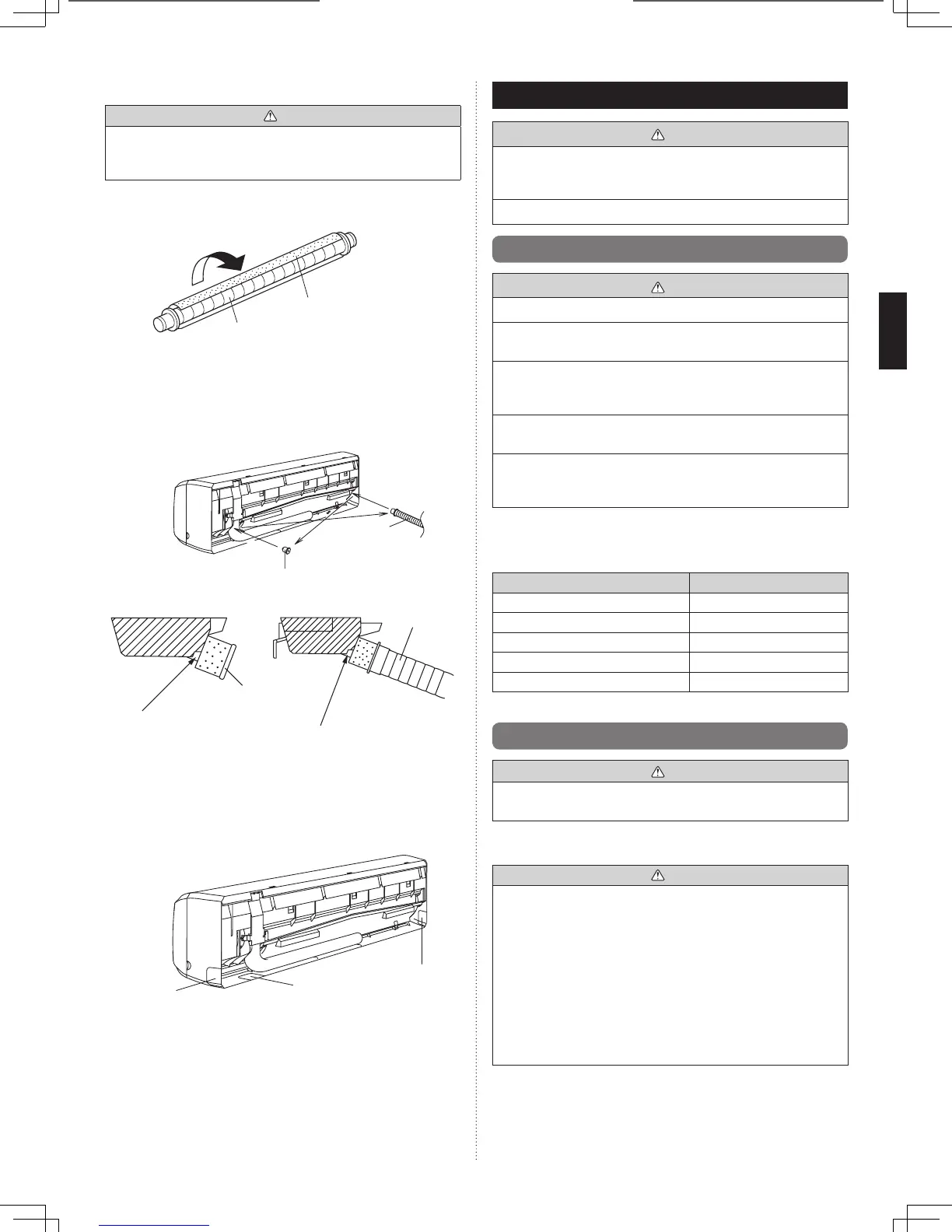

3.3.3. 连接排水软管
注意
• 将排水软管和排水管盖插入排水口内，并确保其紧贴排水
口的最深处，然后将其固定。如果排水软管连接不当，便
可能会漏水。
• 用绝热材料包住排水软管，确保并没有缝隙。
• 固定排水软管的绝热材料（排水软管）。
排水软管
绝缘材料（排水软管）
（附件）
[ 使用
1
后侧管道、
2
右侧管道和
3
底部管道时 ]
• 请按一般情况使用排水软管和排水管盖。
[ 使用
4
左后侧管道、
5
左侧管道和
6
中央管道 ]
• 卸下排水管盖和排水软管。将排水管盖和排水软管固定在另
一边的排水口上。
左侧
右侧
排水管盖
排水软管
排水管盖
排水软管
将排水软管插入排水口内，
使其紧贴排水口
3.3.4. 为穿过前盖板的管道裁孔
[ 使用
2
右侧管道、
3
底部管道和
5
左侧管道时 ]
• 使用金属剪或其他切割工具，沿著塑料凹槽为穿过前盖板的
管道裁孔。
2
右侧管道
5
左侧管道
3
底部管道
将排水管盖插入排水口内，
使其紧贴排水口。
